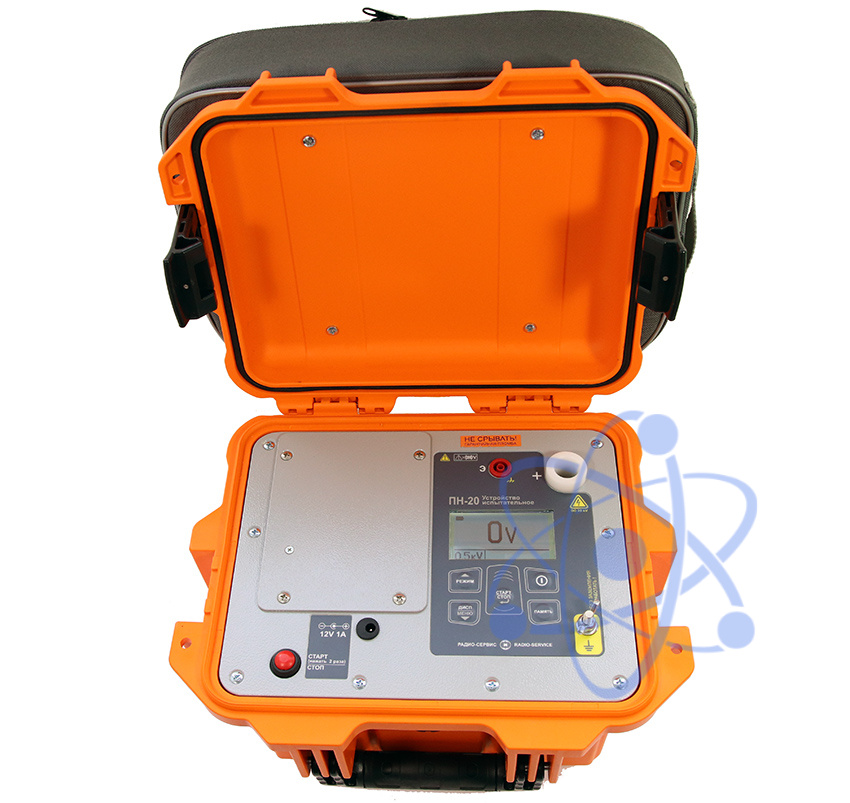

ПН-20 — устройство испытательное


Производитель
Гарантия
18 мес
Артикул
53023
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение устройства испытательного ПН-20:

Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.

Особенности устройства испытательного ПН-20:

  • автоматический выбор диапазонов измерения;
  • защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
  • программируемое время измерения сопротивления от 1 до 60 минут;
  • выбор функции автоматической остановки испытания при возникновении пробоя;
  • индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
  • ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
  • высокая помехоустойчивость в измеряемой цепи;
  • автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
  • жидкокристаллический дисплей;
  • индикация состояния внутреннего источника питания;
  • система защиты аккумулятора от перезаряда;
  • защита от неправильного включения;
  • память до 50 результатов испытаний.

Технические характеристики устройства испытательного ПН-20:

Параметр Значение
Установка испытательного напряжения постоянного тока, кВ от 0,5 до 20
от 0,5 до 10 с шагом 0,1 кВ
от 10 до 20 с шагом 1 кВ
Предел измерения сопротивления до 20 ГОМ
Диапазон измерений переменного напряжения относительно земли, В от 10 до 700
Показания тока утечки от 0,05 до 800 мкА
Измерение напряжения пробоя разрядников от 0,5 до 20 кВ
Питание герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч
Рабочая температура от - 20°С до +50°С
Размер (ШхГхВ) 275х250х180 мм
Масса 4,9 кг

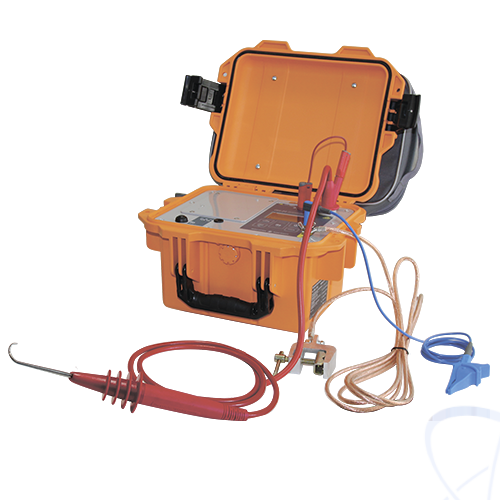

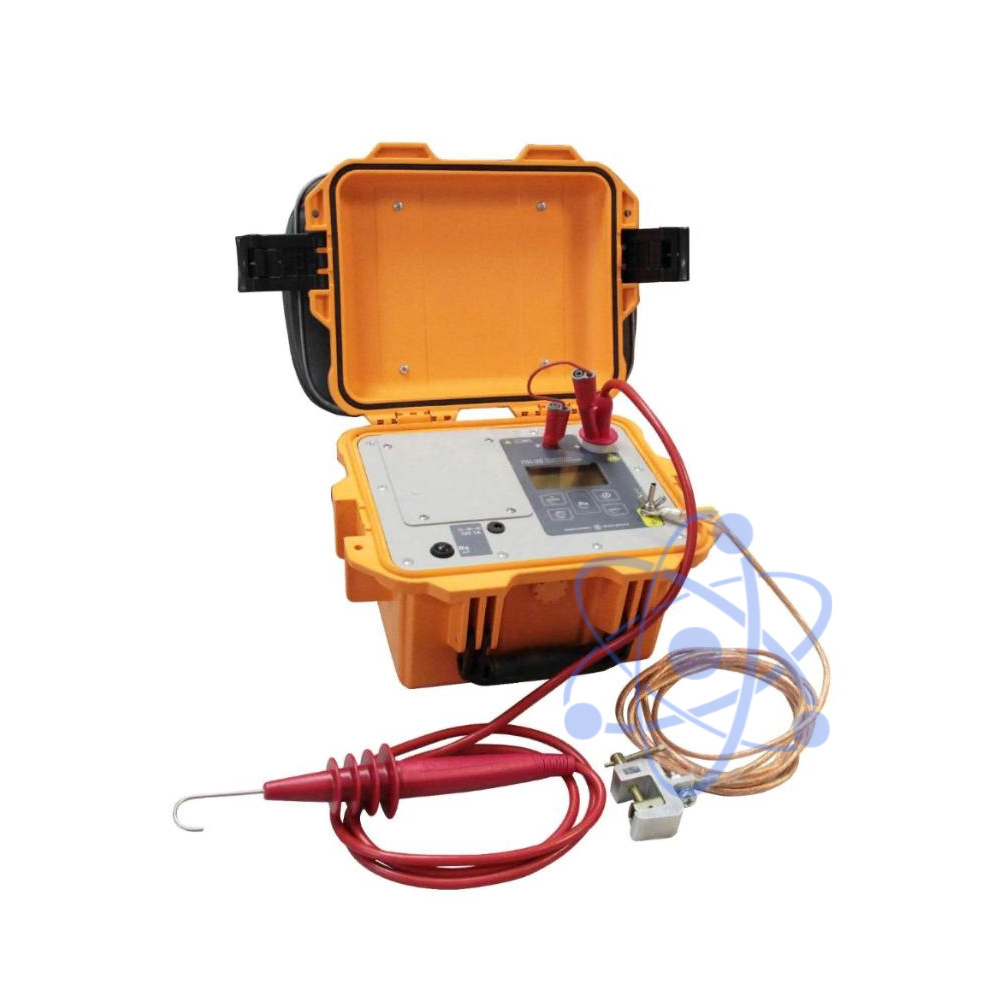

Наименование ПН-20
(со щупом)
ПН-20
(со штангой 1,1 м)
1 Устройство испытательное ПН-20 1 1
2 Адаптер для зарядки аккумулятора 12 В, 1 А 1 1
3 Кабель измерительный высоковольтный со щупом РАПМ.685552.001, длиной 1,8 м 1 -
4 Кабель измерительный высоковольтный со штангой 1,1 м РАПМ.685552.002, длиной 3 м - 1
5 Кабель подключения экрана РЛПА.685641.002-04, длиной 0,2 м 1 1
6 Кабель заземления со струбциной РАПМ.685549.001, длиной 3 м 1 1
7 Сумка для аксессуаров 1 1
8 Упаковка транспортная 1 1
9 Руководство по эксплуатации 1 1

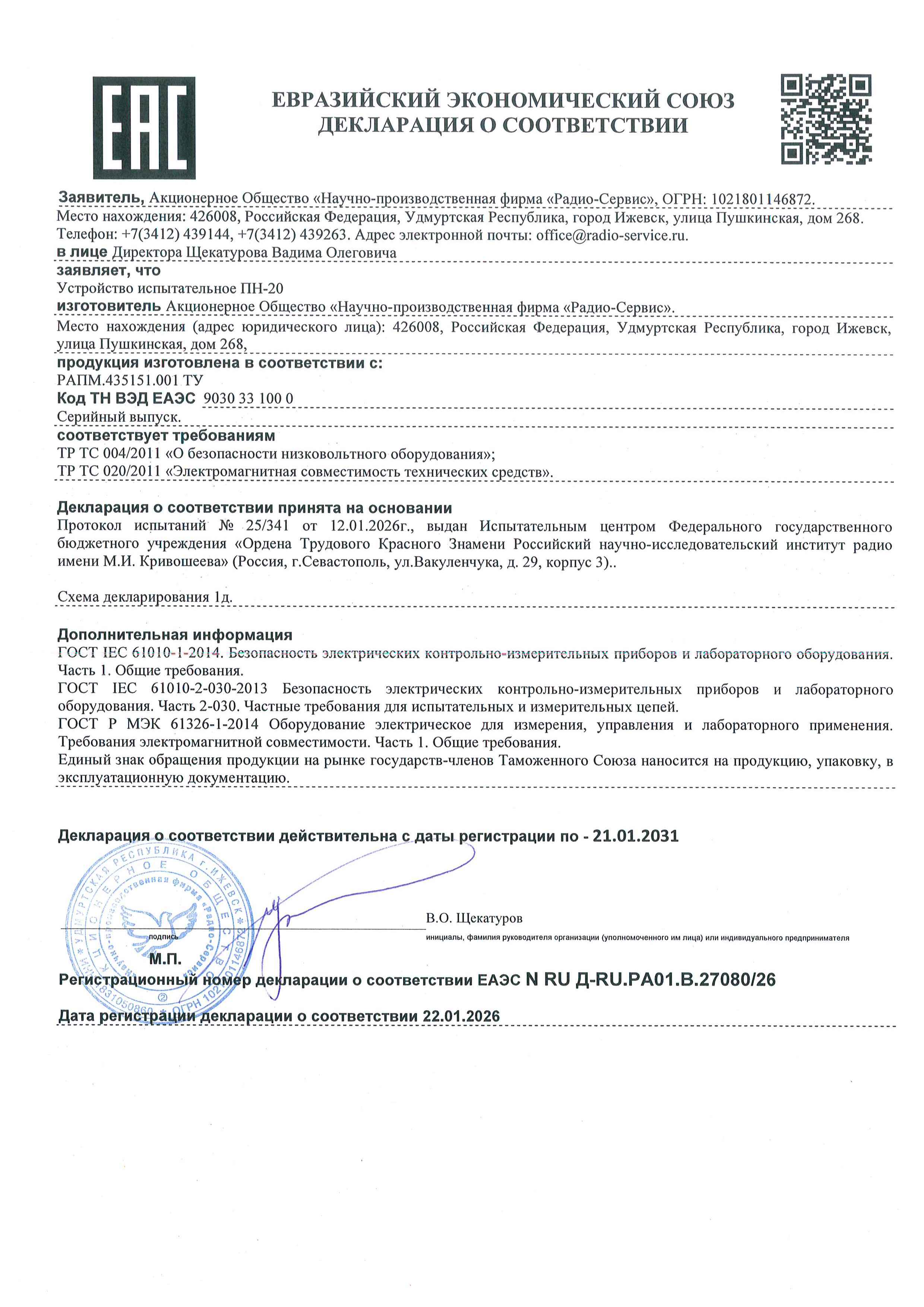

Документация для ПН-20 — устройство испытательное
