Описание УПК-02Н-03
Указатель повреждения кабелей УПК-02Н-03 – это малогабаритный переносный прибор для контроля состояния изоляции низковольтных и высоковольтных кабелей с рабочим напряжением до 10 кВ и длиной до 15 км, а также изоляторов и других узлов высоковольтных сетей.
С помощью прибора УПК-02Н-03 можно определить дефектный кабель (выделить направления), вид повреждения («Заплывающий пробой», «Короткое замыкание»), проводить контроль вновь проложенных линий.
Устройство и работа указателя УПК-02Н-03

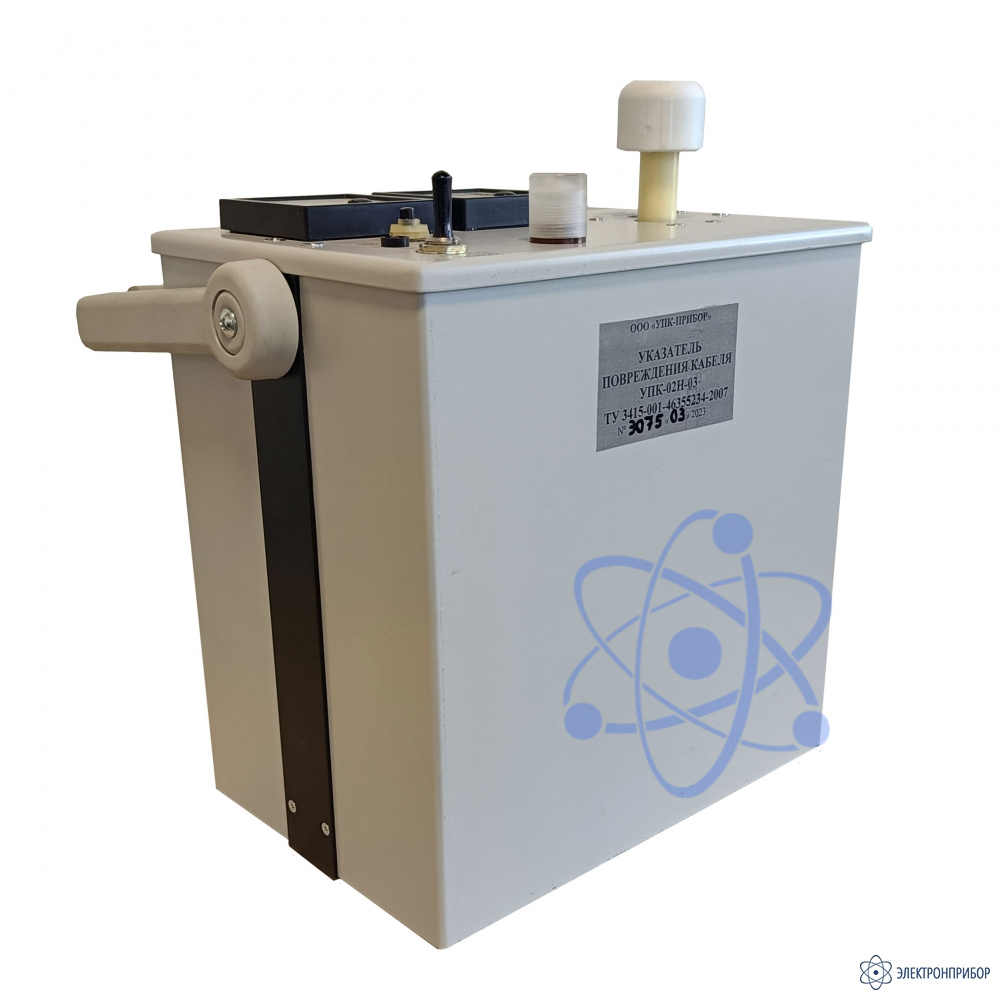

УПК-02Н-03 выполнен в надежном металлическом корпусе, что исключает поражения электрическим током обслуживающего персонала, повреждение внутренней схемы прибора, а также воздействие внешних электромагнитных излучений.
Для защиты обслуживающего персонала прибор УПК-02Н-03 от поражения электрическим током подключение к нагрузке производится при помощи высоковольтного кабеля и изолирующей штанги, производится обязательное заземление УПК-02Н-03 с помощью заземляющего проводника со струбциной из комплекта поставки. Так же УПК-02Н-03 производит автоматический разряд объекта испытаний при снятии испытательного напряжения.

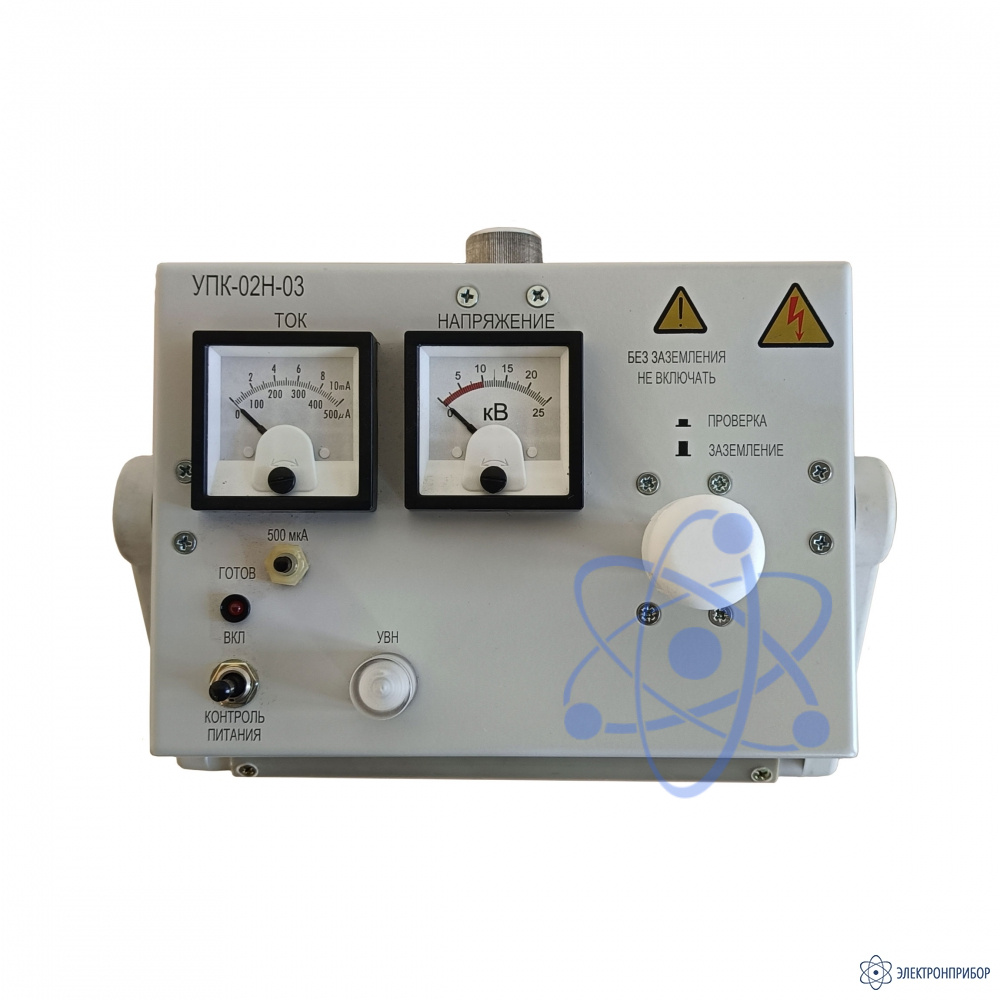

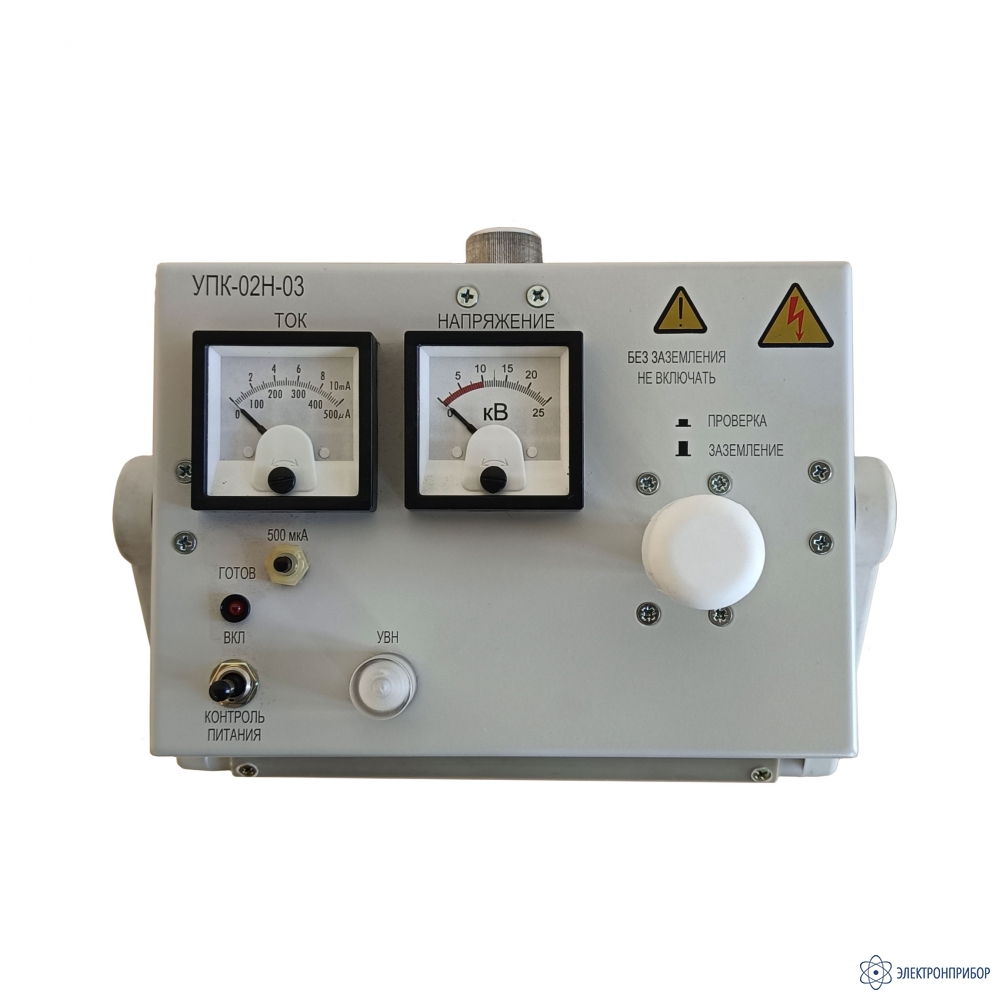

Оценка состояния сопротивления изоляции объекта осуществляется с помощью встроенного указателя напряжения до 20 кВ и милиампермета. У прибора падающая ВАХ, поэтому, чем больше утечки (меньше сопротивление изоляции), тем меньше напряжение на выходе прибора УПК-02Н-03, что видно на встроенном киловольтметре.
