| Диапазон регулирования постоянного напряжения |
2 - 70 кВ с шагом 0,3 кВ |
| Диапазон регулирования переменного напряжения |
2 - 50 кВ с шагом 0,2 кВ |
| Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ |
не превышает ± 3 % |
| Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ |
не превышает ± 3 %. |
| Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) |
(1 ± 1) кВ |
| Амплитуда пульсации испытательного напряжения постоянного тока |
не более 3 % |
| Коэффициент несинусоидальности испытательного напряжения переменного тока |
не более 5 % |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ |
10 мА |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ |
5 мА |
| Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА |
с шагом 0,1 мА |
| Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА |
с шагом 0,01 мА |
| Максимальная выходная мощность аппарата |
0,6 кВ·А |
| Максимальное время работы аппарата в режиме постоянного тока |
10 мин |
| Минимальное время выключенного состояния аппарата |
5 мин |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ |
50 мА |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ |
20 мА |
| Измерение силы переменного тока на основном диапазоне измерения 5 - 50 мА |
с шагом 0,1 мА |
| Измерение силы переменного тока на дополнительном диапазоне измерения 0,5 - 5 мА |
с шагом 0,01 мА |
| Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку |
от 1,8 до 2,0 кВт - 1 мин |
| от 1,5 до 1,8 кВт - 5 мин |
| от 1,0 до 1,5 кВт - 10 мин |
| до 1,0 кВт - 1 ч |
| Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА |
не превышает ± 5 % |
| Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА |
не превышает ± 5 % |
| Максимальная активная мощность, потребляемая аппаратом из питающей сети |
не более 2,2 кВт |
| Устройство защиты, отключающее высокое напряжение при достижении на выходе |
напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ |
| напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ |
| силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА |
| силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА |

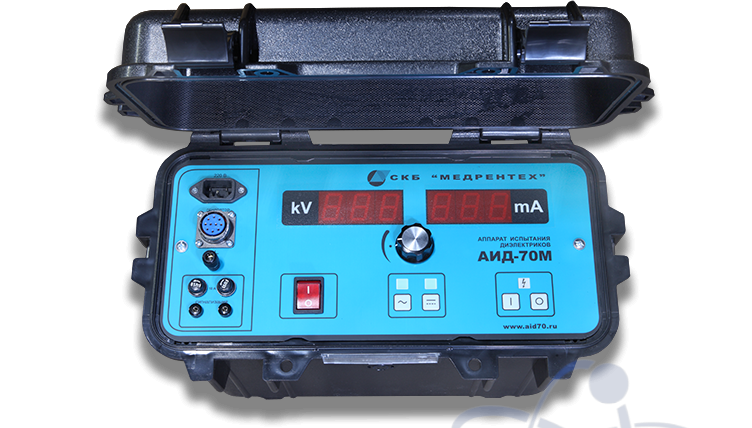

| Габаритные размеры пульта управления |
не более 415 х 220 х 345 мм |

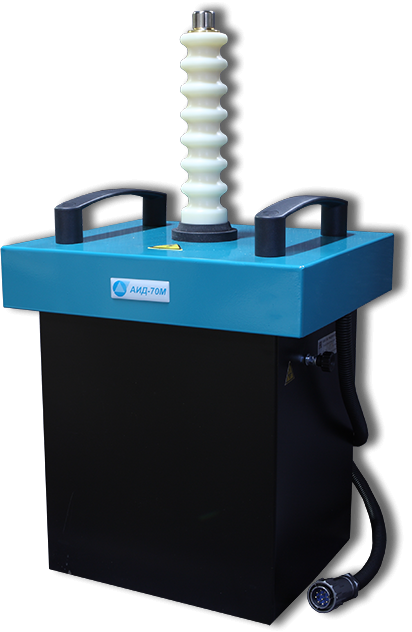

| Габаритные размеры генератора высоковольтного |
не более 335 х 285 х 630 мм |
| Масса пульта упаравления |
не более 16 кг |
| Масса генератора высоковольтного |
не более 38 кг |
| Средний срок службы аппарата |
не менее 6 лет |
