Описание устройства релейной защиты и автоматики линии от выпрямительного агрегата Сириус-825-ПА:
Микропроцессорные терминалы серии Сириус-825 предназначены для выполнения функций релейной защиты, автоматики, управления, регистрации, сигнализации, осциллографирования, диагностики выключателей и разъединителей присоединений контактной сети тяговых подстанций напряжением 825 В.
Сириус-825-ПА - устройство релейной защиты и автоматики линии от выпрямительного агрегата.

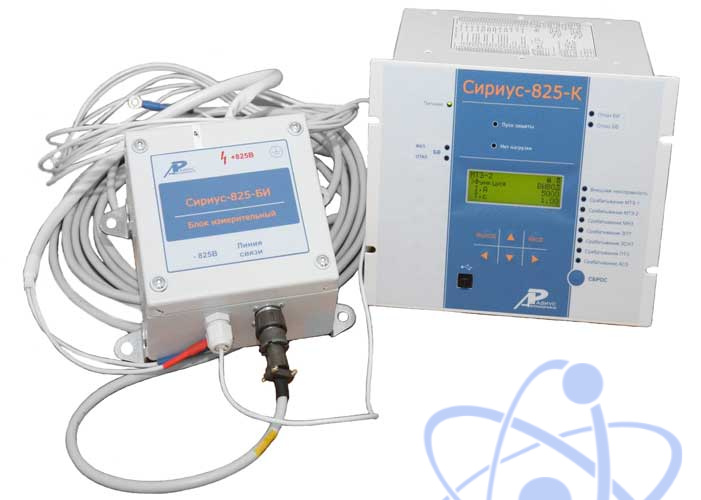

Измерения постоянного тока (в диапазоне -32000...+32000А) и напряжения (в диапазоне до 1000 В) контактной сети осуществляется блоком измерительным Сириус-825-БИ, который входит в комплект поставки.
Устройства осуществляют управление несколькими коммутационными аппаратами:
- быстродействующим выключателем;
- разъединителями (до 6 аппаратов).
Устройства взаимодействуют между собой с помощью GOOSE-сообщений с второй редакцией стандарта МЭК61850.
Функции защиты, выполняемые устройством релейной защиты и автоматики линии от выпрямительного агрегата Сириус-825-ПА:
- максимальная токовая защита без выдержки времени (МТЗ-1);
- максимальная токовая защита с выдержкой времени (МТЗ-2);
- максимальная направленная токовая защита с выдержкой времени (МН3);
- защита по приращению тока (ЗПТ);
- защита по критической скорости нарастания тока (ЗСНТ);
- потенциально-токовая защита (ПТЗ);
- амперсекундная защита (АСЗ).
