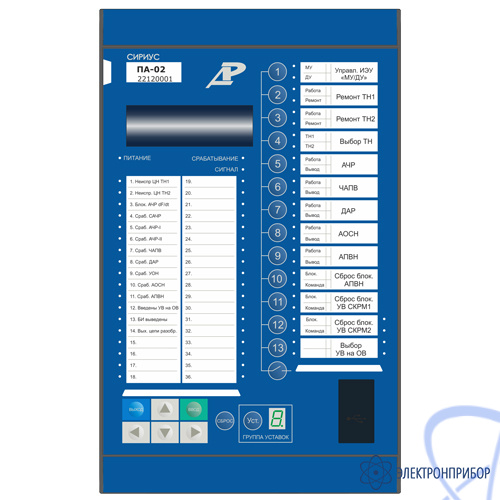

Назначение устройства для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ Сириус-ПА-02:
Устройство Сириус-ПА-02 предназначено для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ.
Функции устройства для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ Сириус-ПА-02:
- контроль исправности цепей ТН секции 1;
- контроль исправности цепей ТН секции 2;
- две ступени автоматической частотной разгрузки по 4 очереди в каждой;
- частотное автоматическое повторное включение, 4 очереди;
- автоматика ограничения снижения напряжения, 3 ступени;
- автоматическое повторное включение по напряжению, 3 ступени;
- две ступени дополнительной автоматической разгрузки;
- две ступени автоматического повторного включения после срабатывания дополнительной автоматической разгрузки соответственно;
- функция отключения нагрузки;
- аварийный осциллограф;
- регистратор событий;
- фиксация напряжений, частот, скоростей изменения частоты, скоростей изменения напряжения секции 1 и секции 2;
- фиксация причины, даты и времени срабатывания;
- фиксация всех входных дискретных сигналов в момент аварии;
- встроенные часы-календарь;
- информация о текущей группе уставок в режиме реального времени;
- фиксация всех входных дискретных сигналов в режиме реального времени;
- фиксация положения всех виртуальных ключей в режиме реального времени;
- режим отображения векторной диаграммы.
Варианты исполнения устройства для выполнения функций локальной противоаварийной автоматики системы шин 6-220 кВ Сириус-ПА-02:
Устройство Сириус-ПА-02 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Сириус - ПА - 02 - 0 - X - AX - К472-41, где
Сириус – фирменное название устройства;
ПА – функциональное назначение устройства;
02 – функциональный состав устройства;
0 – номинальное значение переменного тока (50 Гц):
0 – универсальное исполнение по номинальному вторичному току;
X – напряжение оперативного питания:
0 – 220 В постоянного тока с импульсом режекции;
1 – 110 В постоянного тока;
2 – 24 В постоянного тока;
5 – 220 В переменного (50 Гц), выпрямленного или постоянного тока.
АX – тип интерфейса связи, где X:
0 – два интерфейса RS-485;
4T – один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
4U – один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.
Аппаратный состав терминала:
К471-41 – состав описан в пункте 1.4.1 РЭ.
Пример записи устройства релейной защиты и автоматики трансформатора напряжения с универсальным исполнением токовых входов, напряжением оперативного питания 220 В с импульсом режекции, с двумя интерфейсами RS485 и двумя дополнительными интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:
Сириус-ПА-02-0-0-А4U-К472-41, где
Сириус – фирменное название устройства;
ПА – функциональное назначение устройства;
02 - функциональное назначение устройства;
0 – универсальное исполнение по номинальному вторичному току;
0 – 220В постоянного тока с импульсом режекции;
А4U – один интерфейс RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
К472-41 – аппаратный состав устройства, описан в пункте 1.4.1.
