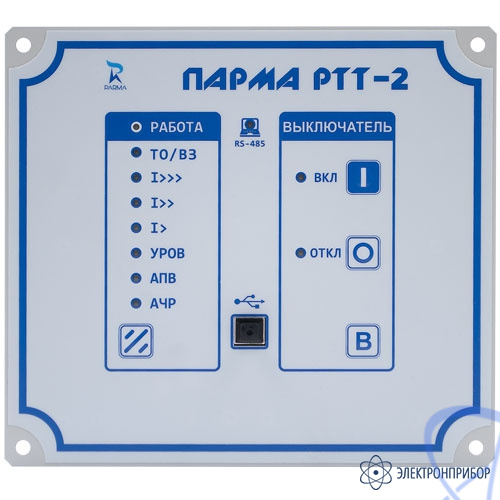

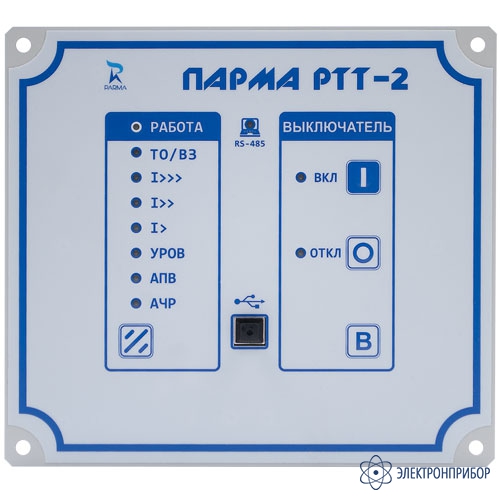

Назначение реле тока ПАРМА РТТ-2:
Реле тока ПАРМА РТТ-2 предназначено для выполнения функций релейной защиты и автоматики присоединений 6 – 35 кВ в сетях с изолированной нейтралью.
Реле тока ПАРМА РТТ-2 сочетает в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле.
Реле ПАРМА РТТ-2 оптимально подходит:
- При ретрофите ячеек для замены устаревших реле с выключателем любого типа, в том числе и при использовании схемы дешунтирования;
- Как альтернатива современным микропроцессорным защитам с излишним функционалом;
- При создании и реконструкции систем РЗА энергообъектов в условиях ограниченности бюджетных средств.
Описание реле тока ПАРМА РТТ-2:
Функции защит и автоматики:
- Токовая отсечка;
- Максимальная токовая защита – 2 ступени;
- Перегрузка, возможно использовать одну из 14 токозависимых характеристик;
- УРОВ с контролем тока;
- АПВ – 2 цикла;
- Выполнение внешних команд АЧР/ЧАПВ;
- Выполнение команд от датчиков дуговой защиты с возможностью контроля тока;
- Автоматика управления выключателем;
- Диагностика работы выключателя и цепей управления;
- Встроенная схема дешунтирования.
Времятоковые характеристики:
- МЭК нормально инверсная;
- МЭК сильно инверсная;
- МЭК чрезвычайно инверсная;
- МЭК длительно инверсная;
- МЭК ультра инверсная;
- ANSI нормально инверсная;
- ANSI умеренно инверсная;
- ANSI сильно инверсная;
- ANSI чрезвычайно инверсная;
- ANSI длительно инверсная;
- ANSI длительно сильно инверсная;
- ANSI длительно чрезвычайно инверсная;
- Крутая (РТВ-1);
- Пологая (РТ-80).
Функциональные возможности:
- Измерение и расчёт действующего значения первой гармоники фазных токов, а также токов прямой и обратной последовательности;
- Отображение фазового сдвига всех измеренных и расчётных токов;
- Вычисление частоты измеряемого тока;
- Ведение журналов аварий и событий с привязкой к астрономическому времени с дискретностью 1 мс;
- Запись осциллограмм аварийных процессов и сохранение их на ПК в формате COMTRADE;
- Светодиодная индикация пусков и срабатываний всех функций;
- Управление выключателем и сброс сигнализации с лицевой панели или дистанционно по последовательному каналу;
- Считывание журналов аварий и событий, осциллограмм, изменение уставок по каналу RS-485 или по USB-порту, в том числе и при отсутствии оперативного питания;
- Протокол обмена — MODBUS.
Особенности реле тока ПАРМА РТТ-2:
- Простота монтажа, наладки и обслуживания;
- Высокая надежность;
- Интеграция в АСУ ТП;
- Унификация и компактность;
- Минимизация эксплуатационных затрат;
- Оптимальное соотношение цены и функционала;
- Многофункциональное микропроцессорное устройство по цене электромеханических реле;
- Сочетает в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле;
- Расширенный диапазон температуры в рабочих условиях от -40 до +55 °С.
