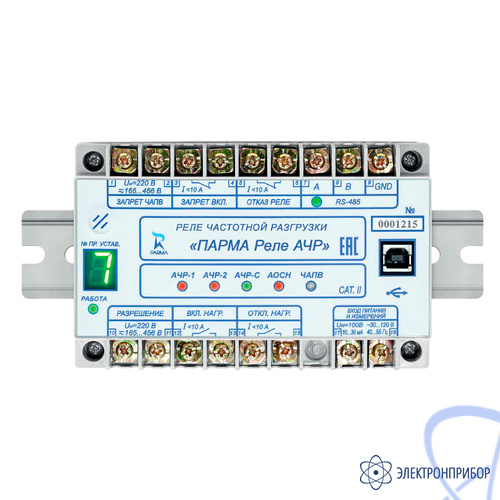

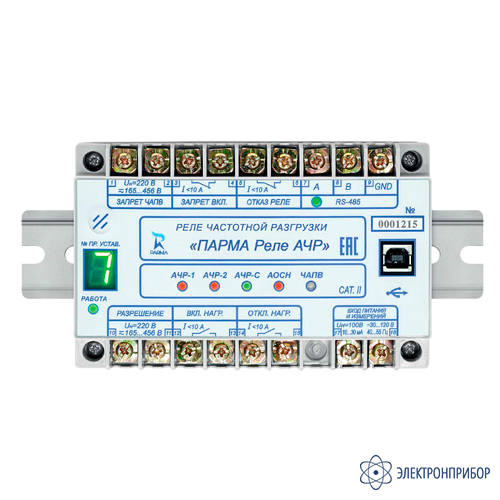

Назначение микропроцессорного устройства автоматической частотной разгрузки ПАРМА Реле АЧР
ПАРМА Реле АЧР предназначено для ликвидации дефицита активной мощности в сети путем автоматического отключения потребителей при снижении частоты с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении частоты, а также для ликвидации дефицита реактивной мощности в сети путём отключения потребителей при снижении напряжения, с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении напряжения.
ПАРМА Реле АЧР может выполнять функции делительной автоматики, использоваться на электростанциях и подстанциях энергосистем, а также как устройство локальной противоаварийной автоматики сетей 0,4 кВ в составе системы автоматического управления нагрузкой.
Актуальное программное обеспечение на прибор можно скачать в разделе "Программное обеспечение" на сайте производителя. Поддержка различных ОС: Windows и Linux.
Особенности микропроцессорного устройства автоматической частотной разгрузки ПАРМА Реле АЧР:
- журнал на 234 события;
- осциллограф аварийных процессов (семь осциллограмм по 3 с);
- подключение к компьютеру осуществляется через USB-порт или по интерфейсу RS-485;
- возможно объединение нескольких устройств в сеть;
- протоколы обмена: MODBUS RTU, MODBUS ASCII и МЭК 60870-5-101;
- многофункциональное микропроцессорное устройство по цене электромеханических реле;
- простота монтажа, наладки и обслуживания;
- стабильность параметров;
- надежность функционирования;
- легкость интеграции в АСУ ТП;
- высокая информативность;
- низкая цена;
- малые габариты;
- большие возможности.
Замена микроэлектронных и электромеханических реле на микропроцессорное устройство автоматической частотной разгрузки ПАРМА Реле АЧР
В рамках модернизации энергетической инфраструктуры актуальной задачей становится поэтапное обновление оборудования, включая замену устройств частотной разгрузки предыдущих поколений (таких как РСГ-11, РЧ-1, РЧ-2 и УРЧ-ЗМ) на современные решения, соответствующие требованиям цифровизации и энергоэффективности.
Микроэлектронные и электромеханические реле сохраняют свою значимость в ряде отраслей благодаря долгому сроку службы, простоте и адаптивности к традиционным системам. Однако развитие технологий позволяет внедрять устройства нового поколения, которые обеспечивают расширенный функционал, повышенную точность измерений и совместимость с интеллектуальными системами управления энергосетями.
Одним из перспективных решений для обновления парка оборудования является устройство ПАРМА Реле АЧР, которое сочетает:
- высокая надежность – современная микропроцессорная база обеспечивает стабильную работу в сложных энергосистемах;
- соответствие требованиям АО «СО ЕЭС» – устройство отвечает актуальным стандартам защиты и автоматики;
- компактные габариты – удобство монтажа и интеграции в существующие схемы;
- оптимальное соотношение цены и качества – выгодное решение для модернизации энергооборудования.
ПАРМА Реле АЧР успешно прошло испытания и активно внедряется в энергосистемы, демонстрируя повышенную эффективность по сравнению с более простыми аналогами. Одно устройство способно заменить типовую схему АЧР, выполненную на микроэлектронных или электромеханических реле.

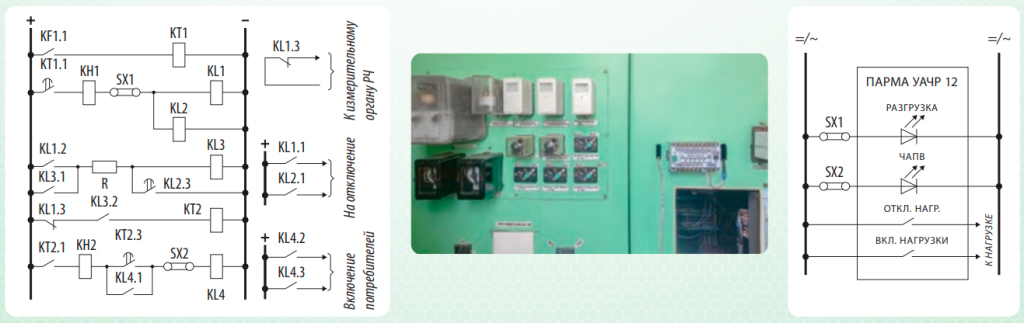

Типовая схема АЧР, реализованная на электромеханических и микроэлектронных реле частоты и на устройстве ПАРМА Реле АЧР:
Условные обозначения на схеме, где:
- KF – реле АЧР (РСГ-11, РЧ-1, РЧ-2, УРЧ-3М);
- КТ – реле времени;
- KL – реле промежуточное;
- KH – реле указательное;
- SX – оперативная накладка (ключ).
Обращаем ваше внимание, что для реализации замены схемы реле АЧР на вашем энергообъекте на устройства ПАРМА Реле АЧР необходимо предоставить исходные данные (схему действующей АЧР с объекта).
Основные функции микропроцессорного устройства автоматической частотной разгрузки ПАРМА Реле АЧР:
- АЧР-1 — быстродействующая частотная разгрузка с возможностью блокирования по скорости снижения частоты;
- АЧР-2 — частотная разгрузка с возможностью ввода ускорения при снижении напряжения;
- АЧР-С — дополнительная частотная разгрузка (ДАР), обеспечивает отключение нагрузки с учетом информации о скорости снижения частоты в энергосистеме;
- АОСН — отключение нагрузки при снижении напряжения, с возможностью контроля скорости снижения напряжения;
- ЧАПВ — автоматическое повторное включение по частоте и напряжению для восстановления питания ранее отключенных потребителей.
