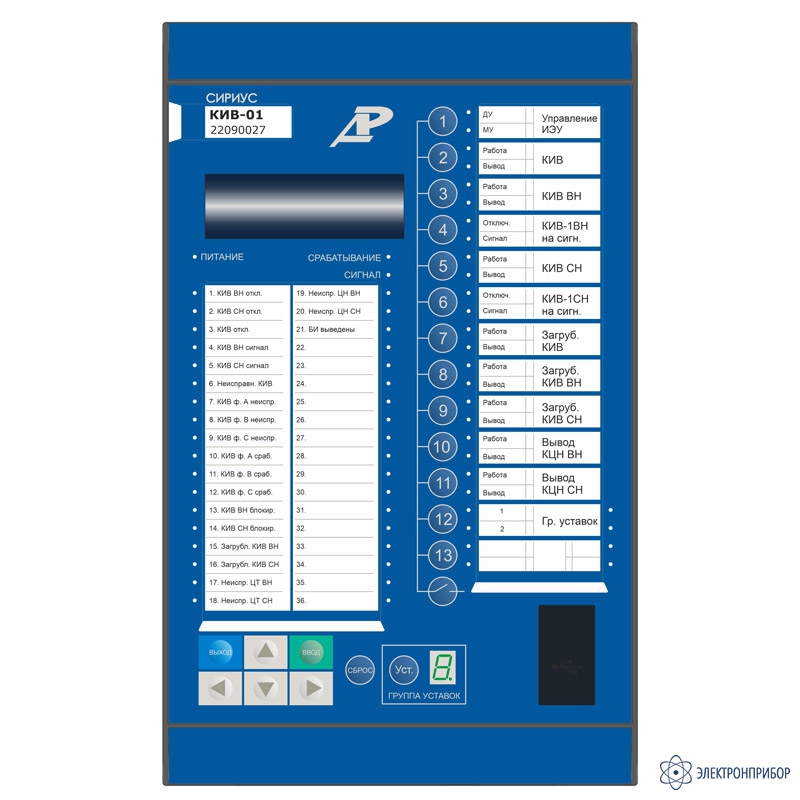

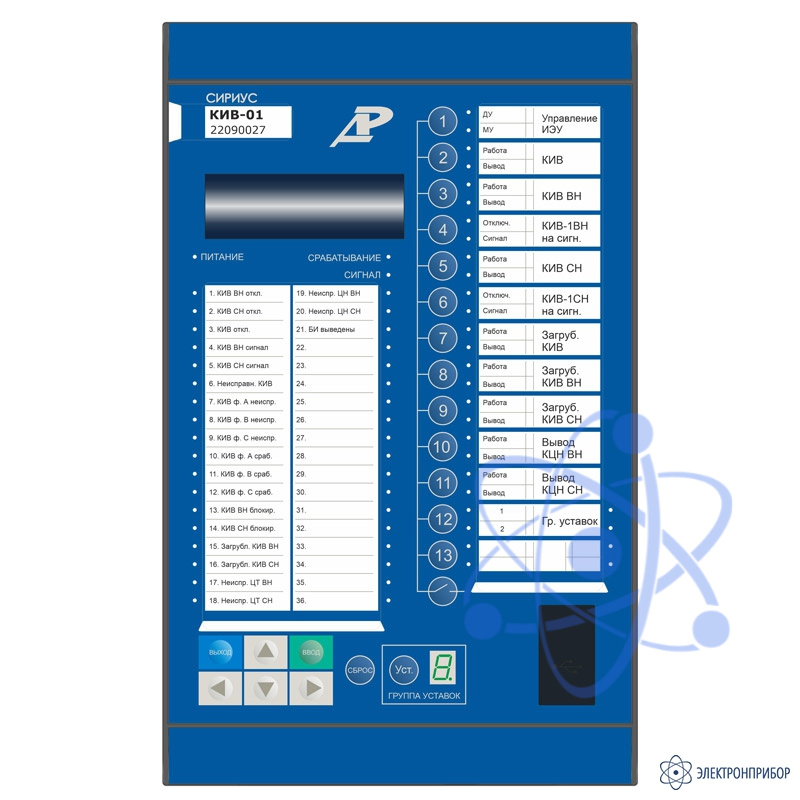

Назначение микропроцессорного устройства защиты Сириус-КИВ-01:
Микропроцессорное устройство защиты Сириус-КИВ-01 предназначено для мониторинга и контроля состояния изоляции вводов трансформаторов, автотрансформаторов и реакторов на напряжения 110-750 кВ. Содержит функции необходимые для контроля изоляции, диагностики и защиты комплектов высоковольтных вводов сторон с бумажно-масляной или твердотельной (RIP) изоляцией силовых трансформаторов, автотрансформаторов и реакторов, на напряжение 110-750 кВ.
Устройство содержит отключающую и сигнальную ступени, работающие по току нулевой последовательности и ступень, контролирующую значения угла диэлектрических потерь.
Устройство предусматривает возможность организации защиты одного комплекта силового трансформатора и реактора, а также двух комплектов высоковольтных вводов авто-трансформатора (одновременно для сторон ВН и СН).
Функции устройства микропроцессорного устройства защиты Сириус-КИВ-01:
- Сигнальная ступень КИВ ВН по току нулевой последовательности;
- Отключающая ступень КИВ ВН по току нулевой последовательности;
- Защита по приращению тангенса угла диэлектрических потерь (tgδ) стороны ВН;
- Сигнальная ступень КИВ по току нулевой последовательности СН;
- Отключающая ступень КИВ по току нулевой последовательности СН;
- Защита по приращению тангенса угла диэлектрических потерь (tgδ) стороны СН;
- Режим загрубления при неисправности цепей напряжения;
- Блокировка КИВ ВН при неисправности в токовых цепей стороны ВН;
- Блокировка КИВ СН при неисправности в токовых цепей стороны СН;
- Блокировка КИВ при несимметрии в цепях напряжения;
- Блокировка КИВ при выключенном положении вводов;
- Контроль положения SG/SA;
- Измерение текущей частоты по каналам напряжения (при величине напряжения в одной из фаз более 20 В);
- Виртуальные ключи, обеспечивающие местное и дистанционное управление функциями устройства.
Варианты исполнения микропроцессорного устройства защиты Сириус-КИВ-01:
Устройство Сириус-КИВ-01 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус - КИВ - 01 - 1 - X - AX - КХХХ-Х», где
Сириус - фирменное название устройства;
КИВ - функциональное назначение устройства;
01 - модификация по функциональному составу;
1 - Номинальное значение переменного тока (50 Гц):
1 - одноамперное исполнение по номинальному вторичному току;
X - Напряжение оперативного питания:
0 - 220В постоянного тока с импульсом режекции по входам;
1 - 110В постоянного тока;
5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.
АX - Тип интерфейса связи, где X:
4T - один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.
Аппаратный состав терминала:
К453-41 - состав описан в пункте 1.4.1 РЭ.
Пример записи устройства контроля высоковольтного ввода с напряжением оперативного питания 220 В, с импульсом режекции, с двумя интерфейсами RS485 и двумя интерфейсами Ethernet с разъемом RJ-45, с аппаратным составом K453-41 имеет вид:
«Сириус-КИВ-01-1-0-А4Т- K453-41», где
Сириус – фирменное название устройства;
КИВ – функциональное назначение устройства;
01 – модификация устройства по функциональному составу;
1 – одноамперное исполнение по номинальному вторичному току;
0 – 220В постоянного тока с импульсом режекции;
А4T – два интерфейса RS-485, два интерфейса Ethernet с разъемом RJ-45;
K453-41 – аппаратный состав терминала (описан в п.1.4.1).
