Назначение микропроцессорного устройства коммутации вторичных цепей напряжения Сириус-КВЦН:
Микропроцессорное устройство коммутации вторичных цепей напряжения Сириус-КВЦН содержит функции, необходимые для распределения цепей переменного напряжения РЗА, АСУ ТП и их перевода на резервный трансформатор напряжения. Устройство может использоваться в составе следующих шкафов:
- шкаф организации ЦН двух ТН с резервированием от одного источника типа ШЭТ ЦН.1;
- шкаф организации ЦН двух ТН с резервированием от одного источника и РПР обходного выключателя типа ШЭТ ЦН.2-0 и ШЭТ ЦН.2-1;
- шкаф организации ЦН двух ТН с резервированием от двух источников типа ШЭТ ЦН.3;
- шкаф РПР типа ШЭТ ЦН.4-0 и ШЭТ ЦН.4-1.
Функции микропроцессорного устройства коммутации вторичных цепей напряжения Сириус-КВЦН:
- Логика коммутации цепей напряжения с резервированием от одного или двух источников (КЦН);
- Логика контроля положения реле переключения нагрузки трансформатора напряжения (КП РПН);
- Логика РПР присоединения, подключенного к системе шин (РПР);
- Логика контроля обрыва цепей реле-повторителей положения разъединителей (КЦ РПР);
- Логика контроля исправности питания оперативным током (КОТ);
- Логика формирования сигналов внутренней диагностики устройства;
- Логика формирования сигналов о неисправности для каждого типа ШЭТ;
- Виртуальный ключ, обеспечивающий местное и дистанционное управление функциями устройства;
- Регистратор событий.
Варианты исполнения микропроцессорного устройства коммутации вторичных цепей напряжения Сириус-КВЦН:
Устройство Сириус-КВЦН доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус - КВЦН ХХ/ХХ - 0 - X - AX - КХ», где
Сириус - фирменное название устройства;
КВЦН - функциональное назначение устройства;
ХХ/ХХ - количество дискретных входов и выходов;
0 - Номинальное значение переменного тока (50 Гц):
0 - универсальное исполнение по номинальному вторичному току;
X - Напряжение оперативного питания, где Х:
0 - 220В постоянного тока с импульсом режекции;
1 - 110В постоянного тока;
2 - 24В постоянного тока;
5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.

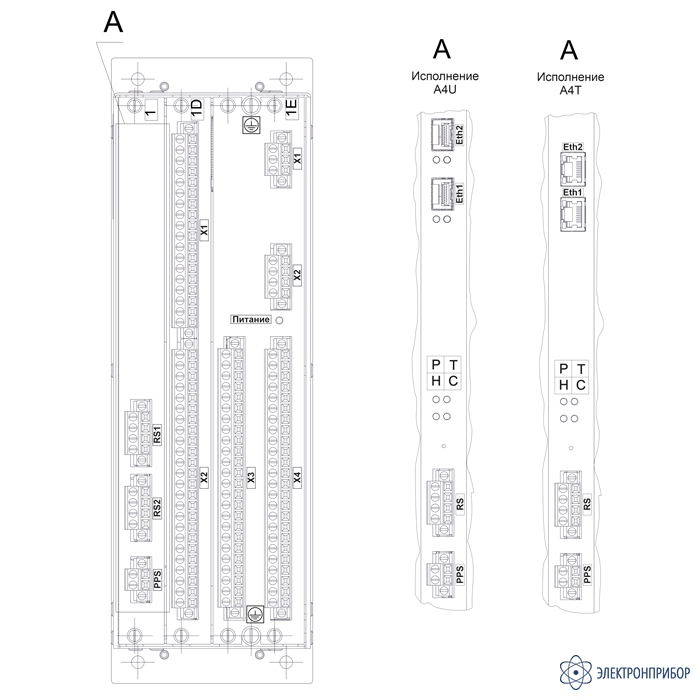

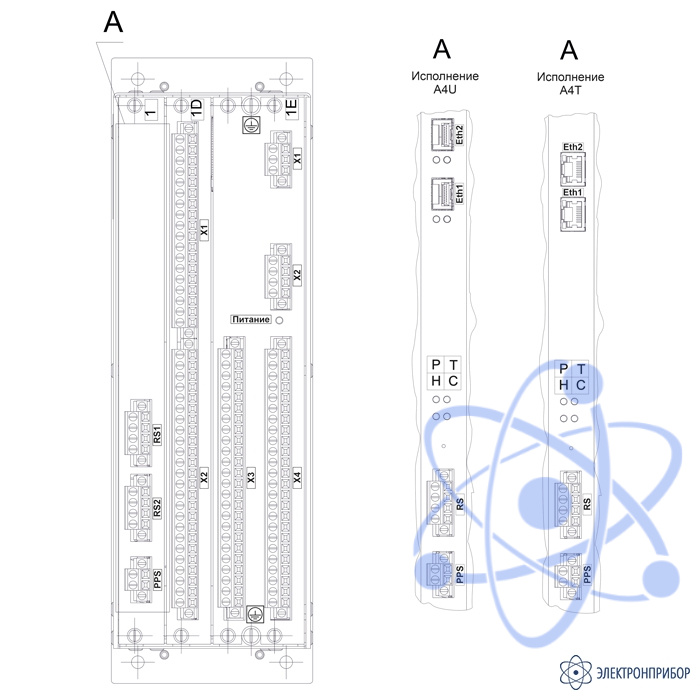

АX - Тип интерфейса связи, где X:
4T - один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.
КХ - Аппаратный состав терминала:
К208 - состав описан в пункте 1.4.1 РЭ;
К201 - состав описан в пункте 1.4.2 РЭ;
К312 - состав описан в пункте 1.4.3 РЭ.
Пример записи устройства коммутации вторичных цепей напряжения, с 24 дискретными входами и 19 дискретными выходами, с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220 В DC с импульсом режекции, с одним интерфейсом RS-485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:
«Сириус-КВЦН 24/19-0-0-А4U-K208», где
Сириус – фирменное название устройства;
КВЦН – функциональное назначение устройства;
24/19 – количество дискретных входов и выходов;
0 – универсальное исполнение по номинальному вторичному току;
0 – 220В DC постоянного тока с импульсом режекции по входам;
А4U – один интерфейс RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
K208 – аппаратный состав терминала, описан в пункте 1.4.1.
