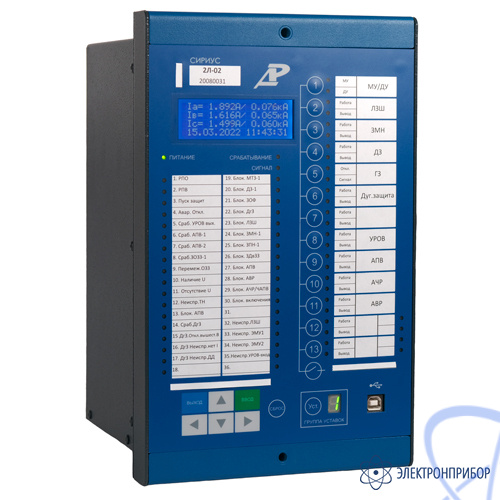

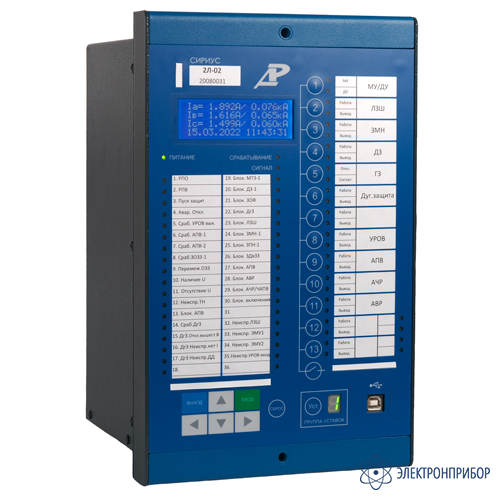

Сириус-2Л-02 — устройство резервной защиты присоединений напряжением 6-35 кВ

Описание устройства резервной защиты присоединений напряжением 6-35 кВ Сириус-2Л-02:

Универсальный терминал защиты присоединений 6-35 кВ Сириус-2Л-02 предназначен для выполнения функций РЗА различных присоединений одним устройством: ввод, секционный выключатель, кабельная или воздушная линия, электродвигатель, ТСН.

Функции устройства резервной защиты присоединений напряжением 6-35 кВ Сириус-2Л-02:

• Встроенный модуль дуговой защиты:
  • подключение до трех оптических датчиков дуги;
  • непрерывный контроль целостности датчиков;
  • режим тестирования;
• Три дополнительных токовых входа для подключения к измерительным кернам ТТ;
• Оперативная блокировка (ВЭ, ЗН, СР);
• Максимальная токовая защита (МТЗ) (4 ступени):
  • направленная;
  • пуск по напряжению;
  • действие на сигнал или на отключение;
  • ускорение;
  • независимая или зависимая характеристика;
  • блокировка при броске тока намагничивания (БНТ);
• Дистанционная защита (4 ступени):
  • контроль трёх петель от междуфазных КЗ и двух или трех петель «фаза-земля»;
  • полигональные характеристики срабатывания;
  • блокировка при качаниях (БК);
  • блокировка при неисправности цепей напряжения (БНН);
  • Логическая защита шин (ЛЗШ);
  • выбор схемы блокировки;
  • пуск по напряжению;
• Защита от обрыва фазы (защита от несимметричного режима):
  • по I₂;
  • по I₂/I₁;
• Защита от ОЗЗ (2 ступени):
  • по 3U₀;
  • по 3I₀ 50 Гц;
  • по 3I₀ высших гармоник;
  • направленная;
  • импульсный метод определения направления на ОЗЗ;
• Защита от двойных замыканий на землю с торможением от фазных токов;
• Защита минимального напряжения (ЗМН) (2 ступени);
• Защита от повышения напряжения (ЗПН) (2 ступени);
• Прием сигналов от внешнего устройства газовой защиты;
• Защита от снижения давления элегаза в баке выключателя;
• Автоматическая частотная разгрузка (АЧР) и частотное автоматическое включение (ЧАПВ) от собственного измерительного органа частоты или от внешнего устройства;
• Контроль наличия напряжения;
• Контроль отсутствия напряжения;
• Автоматика управления выключателем;
• АПВ (двукратное);
• УРОВ (прием сигналов от нижестоящих выключателей и формирование сигнала при отказе своего);
• АВР с восстановлением нормального режима;
• Определение расстояния до места повреждения.

Варианты исполнения устройства резервной защиты присоединений напряжением 6-35 кВ Сириус-2Л-02:

Устройство Сириус-2Л-02 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус - 2Л - 02 - 0 - X - AX - КХ», где

Сириус - фирменное название устройства;

2Л - функциональное назначение устройства;

02 - функциональный состав устройства;

0 - номинальное значение переменного тока (50 Гц):
0 - универсальное исполнение по номинальному вторичному току;

X - напряжение оперативного питания, где Х:
0 - 220В постоянного тока с импульсом режекции;
1 - 110В постоянного тока;
2 - 24В постоянного тока;
5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.

АX - тип интерфейса связи, где X:
0 - два интерфейса RS-485;
2 - один интерфейс RS-485, один интерфейс Ethernet с разъемом RJ45, функциональная кнопка;
4T - один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, четыре светодиода;
4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, четыре светодиода.

КХ - аппаратный состав терминала:
К405-41 - состав описан в пункте 1.4.1 РЭ;
К437-41 - состав описан в пункте 1.4.2 РЭ.

Пример записи устройства резервной защиты присоединений напряжением 6-35 кВ, с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220В с импульсом режекции, одним интерфейсом RS485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:

«Сириус-2Л-02-0-0-А4U-К405-41», где

Сириус - фирменное название устройства;
2Л - функциональное назначение устройства;
02 - функциональный состав устройства;
0 - универсальное исполнение по номинальному вторичному току;
0 - 220В постоянного тока с импульсом режекции;
А4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей;
К405-41 - аппаратный состав терминала (описан в п.1.4.1 РЭ).
