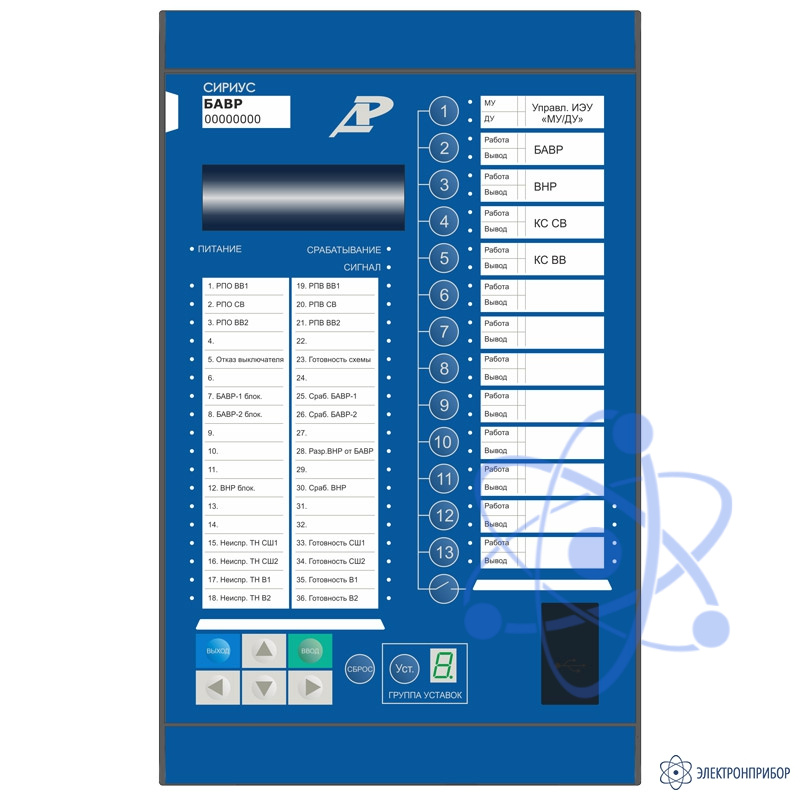

Назначение микропроцессорного устройства защиты Сириус-БАВР:
Микропроцессорное устройство защиты Сириус-БАВР предназначено для быстродействующего автоматического ввода резервного источника питания, а также для восстановления нормального режима на РП, подстанциях и предприятиях со сложными технологическими процессами 0,4–35 кВ.
Функции устройства микропроцессорного устройства защиты Сириус-БАВР:
- Блокировка при неисправностях в цепях напряжения (БНН);
- Быстродействующий автоматический ввод резерва (БАВР);
- Восстановление нормального режима (ВНР) после работы БАВР и восстановления питающего напряжения;
- Виртуальные ключи, обеспечивающие местное и дистанционное управление функциями устройства.
Дополнительные сервисные функции микропроцессорного устройства защиты Сириус-БАВР:
- Аварийный осциллограф;
- Регистратор событий;
- Фиксация причины, даты и времени срабатывания;
- Фиксация всех входных дискретных сигналов в момент срабатывания;
- Информация о состоянии всех виртуальных ключей в режиме реального времени;
- Информация о состоянии коммутационных аппаратов в режиме реально-го времени;
- Встроенные часы-календарь;
- Информация о текущей группе уставок в режиме реального времени.
Варианты исполнения микропроцессорного устройства защиты Сириус-БАВР:
Устройство Сириус-БАВР доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус - БАВР - 0 - X - AX - К419-41», где
Сириус - фирменное название устройства;
БАВР - функциональное назначение устройства;
0 - Номинальное значение переменного тока (50 Гц):
0 - универсальное исполнение по номинальному вторичному току;
X - Напряжение оперативного питания:
0 - 220В постоянного тока с импульсом режекции;
1 - 110В постоянного тока;
5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.
АX - Тип интерфейса связи, где X:
4T - один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.
Аппаратный состав терминала:
К419-41 - состав описан в пункте 1.4.1 РЭ.
Пример записи устройства быстродействующего автоматического ввода резерва с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220 В, с одним интерфейсом RS485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:
«Сириус-БАВР-0-5-А4U-К419-41», где
Сириус – фирменное название устройства;
БАВР – функциональное назначение устройства;
0 – универсальное исполнение по номинальному вторичному току;
5 – 220В постоянного тока с импульсом режекции;
А4U – один интерфейс RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
К419-41 – аппаратный состав устройства, описан в пункте 1.4.1.
