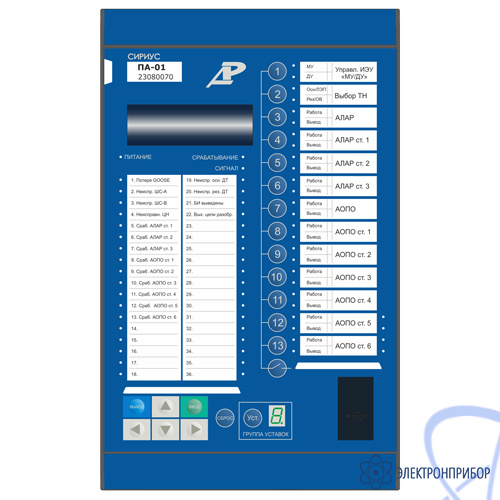

Назначение устройства для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ Сириус-ПА-01:
Устройство Сириус-ПА-01 предназначено для выполнения функций локальной противоаварийной автоматики в электрических сетях классом напряжения 110-220 кВ.
Устройство предназначено для установки на реконструируемых и вновь проектируемых подстанциях выполненных по архитектуре I типа, может применяться, в том числе, в типовых шкафах ШЭТ 610.01-0 и ШЭТ 620.01-0 в соответствии с СТО 56947007-33.040.20.320-2022. Кроме этого, возможно применение для нетиповых решений на архитектуре II типа.
Функции устройства для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ Сириус-ПА-01:
- шесть ступеней АОПО с возможностью задания адаптивной характеристики по току в зависимости от температуры окружающей среды;
- четыре независимые группы уставок АОПО;
- контроль исправности цепей датчиков температуры;
- прием информации о температуре окружающей среды в виде goose-сообщений;
- три ступени АЛАР на дистанционном принципе с возможностью фиксации ЭЦК;
- одна ступень АЛАР на токовом принципе;
- выдача управляющих воздействий АЛАРд и АЛАРт с учетом знака скольжения;
- две независимые группы уставок АЛАР;
- контроль токов от разных кернов ТТ для выполнения функций АОПО и АЛАР;
- фиксации отключенного состояния выключателя (ФОВ);
- фиксации отключения линии (ФОЛ);
- фиксации отключения двух линий (ФОДЛ);
- фиксации отключения (авто)трансформатора (ФОТ);
- фиксации отключения двух (авто)трансформаторов (ФОДТ);
- свободно программируемая логика для формирования управляющих воздействий;
- аварийный осциллограф;
- регистратор событий;
- измерение токов и напряжений в непрерывном режиме;
- фиксация причины, даты и времени срабатывания;
- фиксация параметров режима на момент срабатывания функции ПА;
- встроенные часы-календарь;
- фиксация всех входных дискретных сигналов в режиме реального времени;
- фиксация положения виртуальных ключей в режиме реального времени;
- режим отображения векторной диаграммы.
Варианты исполнения устройства для выполнения функций локальной противоаварийной автоматики в сетях 110-220 кВ Сириус-ПА-01:
Устройство Сириус-ПА-01 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Сириус - ПА - 01 - 0 - X - AX - КХХХ-ХХ, где
Сириус – фирменное название устройства;
ПА – функциональное назначение устройства;
01 – функциональный состав устройства;
0 – номинальное значение переменного тока (50 Гц):
0 – универсальное исполнение по номинальному вторичному току;
X – напряжение оперативного питания:
0 – 220 В постоянного тока с импульсом режекции;
1 – 110 В постоянного тока;
5 – 220 В переменного (50 Гц), выпрямленного или постоянного тока.
АX – тип интерфейса связи, где X:
0 – два интерфейса RS-485;
4T – один интерфейс RS-485, два интерфейса Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода;
4U – один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей, функциональная кнопка, четыре светодиода.
Аппаратный состав терминала:
К471-41 – состав описан в пункте 1.4.1 РЭ;
К806-81 – состав описан в пункте 1.4.2 РЭ.
Пример записи устройства противоаварийной автоматики с напряжением оперативного питания 220 В, с импульсом режекции, с одним интерфейсом RS-485 и двумя интерфейсами Ethernet с разъёмами RJ-45, с аппаратным составом K471-41 имеет вид:
Сириус-ПА-01-0-0-А4T-К471-41, где
Сириус – фирменное название устройства;
ПА – функциональное назначение устройства;
01 – функциональное назначение устройства;
0 – универсальное исполнение по номинальному вторичному току;
0 – 220В постоянного тока с импульсом режекции;
А4T – один интерфейс RS-485, 2 интерфейса Ethernet с разъемом для SFP-модулей;
К471-41 – аппаратный состав устройства, описан в пункте 1.4.1.
