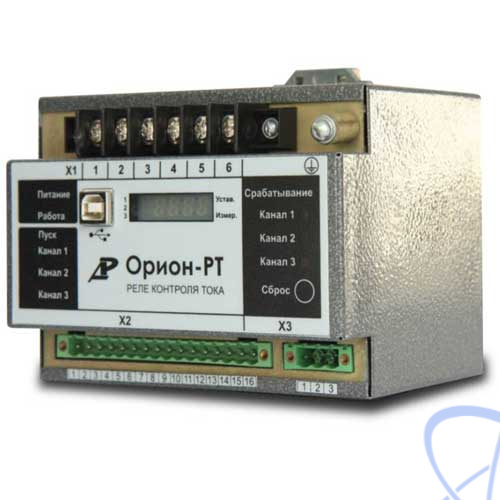

| Число входов по току (IA, IB, IC) |
3 |
| Номинальный ток измерительных каналов Iном, А |
1 или 5 |
| Рабочий диапазон, А |
0,4–40 |
| Основная относительная погрешность измерения входных токов при частоте переменного тока 50±1,0 Гц, % |
±5 |
| Дополнительная погрешность измерения тока при изменении температуры окружающей среды на каждые 10°С, % |
не более ±0,5 |
Термическая стойкость токовых цепей, А, не менее:
– длительно
– кратковременно (2 с) |
15
200 |
Потребляемая мощность по цепям тока, ВА:
– при Iном= 1 А
– при Iном= 5 А |
не более 0,1
не более 0,5 |
| Номинальное напряжение постоянного или переменного тока, В |
220 |
| Длительно допустимый ток, А |
5 |
Ток замыкания, А:
- с длительностью протекания 0,2 с
- с длительностью протекания 2,0 с |
до 30
до 15 |
| Ток размыкания при постоянном напряжении 48/110/220 В и постоянной времени L/R<0,05 с, А |
1,0/0,25/0,125 |
| Порог срабатывания по току, Iср, А |
0,4 – 40,0 |
| Коэффициент возврата Кв |
0,8-0,95 |
| Выдержка времени на срабатывание, с |
0-99,0 |
Основная погрешность срабатывания по времени:
- выдержка более 1 с, от уставки, %
- выдержка менее 1 с, мс |
±5
±30 |
| Время срабатывания реле при «скачкообразной» подаче тока, превышающего уставку в два раза (при Тсраб = 0 c), мс, не более |
30 |
| Время возврата реле при «скачкообразном» снижении тока, превышающего уставку в 20 раз, до нулевого значения, мс, не более |
35 |
| Потребляемая мощность по цепям питания, не более |
6,0 ВА (Вт) |
| Электрическое сопротивление изоляции между электрически не соединенными цепями, а также между электрическими цепями и корпусом, не менее |
- 100 МОм при нормальных климатических условиях испытаний;
- 5 МОм при повышенной температуре;
- 1 МОм при повышенной влажности |
| Электрическая изоляция между электрически не соединенными цепями, а также между электрическими цепями и корпусом выдерживает при нормальных климатических условиях испытаний без пробоев и перекрытия |
- испытательное напряжение с действующим значение 2,0 кВ переменного тока частотой 50 Гц в течение 1 мин;
- импульсное испытательное напряжение (по три положительных и отрицательных импульса) с амплитудой до 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью заднего фронта 50 мкс и периодом следования импульсов 5 с |
| Средняя наработка на отказ, не менее |
125 тыс. часов. |
| Полный срок службы |
25 лет |
| Группа механического исполнения |
М7 по ГОСТ 17516.1-90 |
| Степень загрязнения |
1 по ГОСТ 51321.1-2000 |
| Степень защиты по ГОСТ 14254 |
корпуса устройства – IP50;
клеммных зажимов – IP20 |
| Габаритные размеры устройства |
137 х 114 х 97 мм (ШхВхГ);
монтажная глубина (с учетом DIN-рейки) не более 107 мм |
| Масса устройства, не более |
1,8 кг |
| Предельная рабочая температура окружающего воздуха |
от минус 40 до +55°C |
| Относительная влажность при 25°C |
до 80% (без выпадения росы и внутреннего обледенения) |
| Высота над уровнем моря, не более |
2000 м |
| Окружающая среда |
невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы |
| Место установки |
должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации |
