Описание СМР-1
Измеритель силы контактного нажатия ламелей СМР-1 предназначен для измерения усилия нажатия в отдельной паре ламелей контактов врубного типа отключенных разъединителей 10…750 кВ и ячеек КРУ 6…10 кВ согласно п. 14.4 П, С РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования».
Прибор контроля силы нажатия СМР-1 имеет раздвижной щуп, который устанавливается между двумя пружинящими контактами отключенных разъединителей. Щуп непосредственно воспринимает их усилие нажатия. Величина усилия отображается на дисплее.
Устройство и работа прибора СМР-1
Основой прибора является литой алюминиевый корпус, в котором размещены тензорезисторы, аккумуляторная батарея, печатная плата с электронными компонентами и жидкокристаллический дисплей. В корпусе смонтирован раздвижной измерительный щуп, подвижная и неподвижная губки которого расположены вне корпуса прибора. Подвижная губка может перемещаться относительно неподвижной. Она фиксируется болтом. К корпусу прикреплена пластмассовая рукоятка пистолетного типа на которой располагаются выключатель питания и кнопка «Пуск». Снизу в торце рукоятки находится гнездо для подключения зарядного устройства.

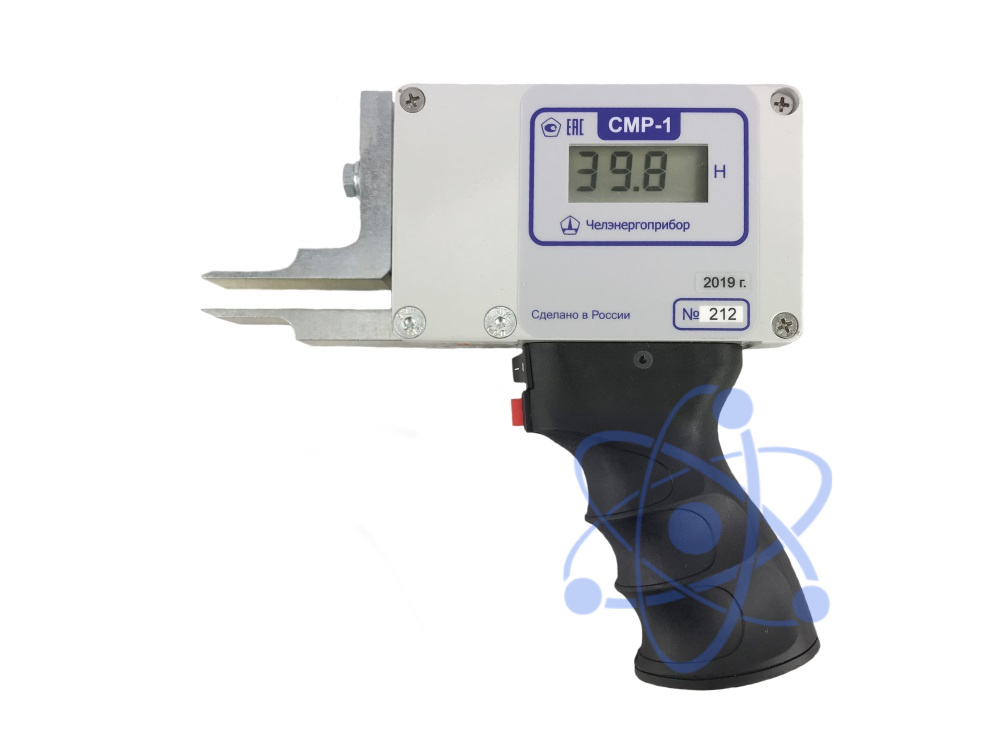

Внешний вид прибора СМР-1 |
1- литой алюминиевый корпус 2 - жидкокристаллический дисплей 3 - подвижная губка 4 - неподвижная губка 5 – болт фиксации подвижной губки 6 – рукоятка 7 – выключатель питания 8 – кнопка «Пуск» 9 – гнездо для зарядного устройства |
Для контролируемых контактов разъединителя нужно измерить толщину вводимой контактной детали с помощью штангенциркуля. С помощью ключа ослабить крепление подвижной губки щупа и переместить ее относительно неподвижной губки так, чтобы расстояние между их внешними поверхностями было равно толщине вводимой контактной детали. Затянуть крепление подвижной губки.
Прибор может быть также использован при регулировке усилия нажатия разъединителей. СМР-1 является единственным прибором в своем классе, внесенным в госреестр средств измерений!
