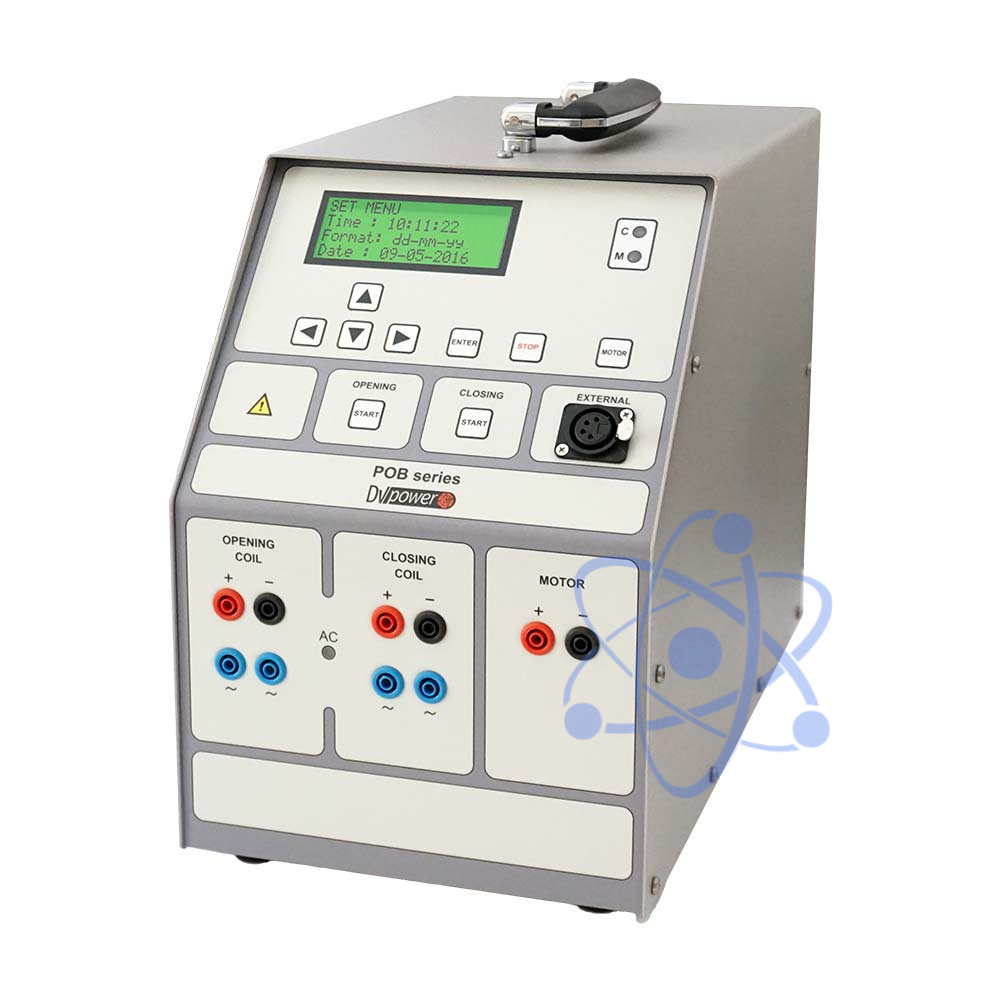

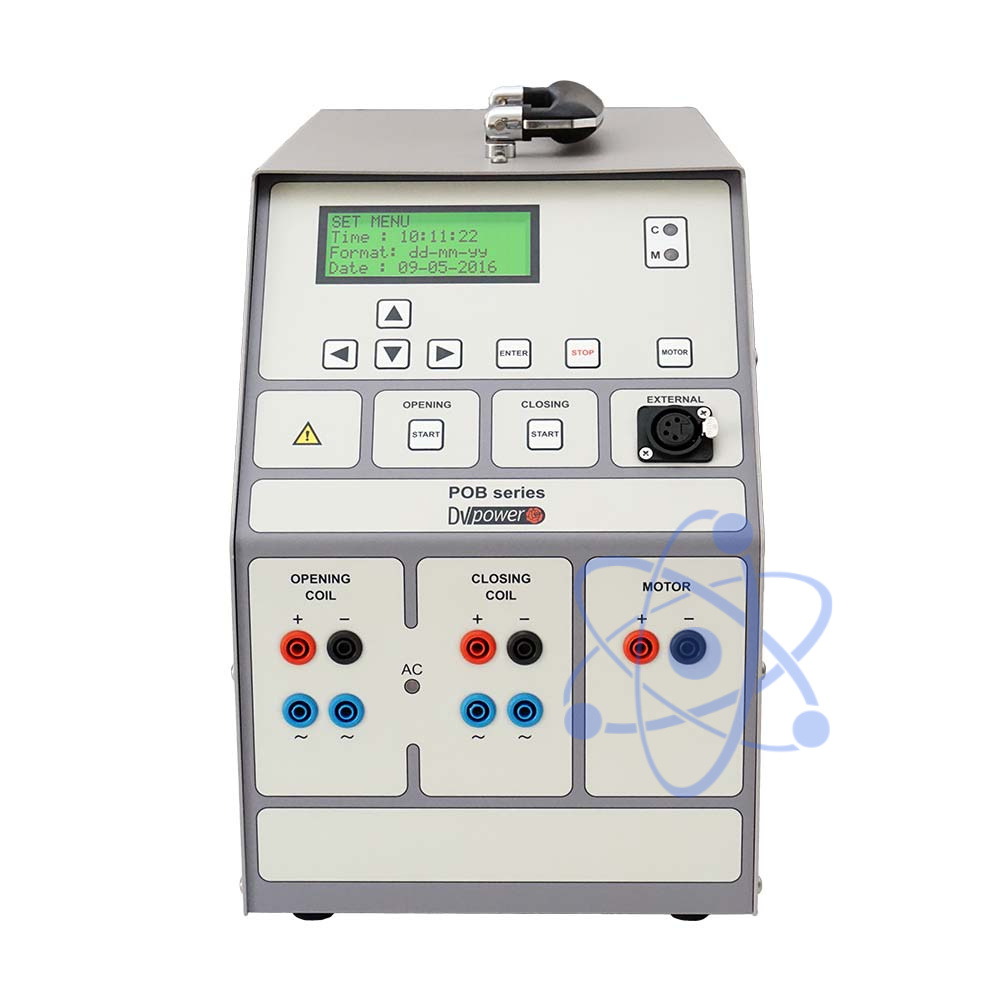

POB II — Тестер катушек и источник питания

POB II — Тестер катушек и источник питания


Производитель:
DV Power

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.ru Есть технический вопрос - задавайте по e-mail: spv@1ep.ru

Под заказ

Цена по запросу


ОПИСАНИЕ

Тестеры катушек и источники питания серии POB II являются мощными и легкими (всего 11 кг) приборами для испытаний высоковольтных выключателей, где недоступны аккумуляторы подстанции.

Серия POB II в качестве источника питания для катушек и приводов взвода пружины

POB30AD и POB40AD могут использоваться как источник постоянного и переменного тока для высоковольтных выключателей во время приемо-сдаточных и периодических испытаний. Основное применение покрывает сценарии, когда аккумуляторы подстанции не подключены или недоступны. Преимущество перед подстанционными аккумуляторами – возможность испытаний в условиях пониженного напряжения и перенапряжения. К тому же, стабильные источники напряжения позволяют анализировать графики катушки и привода, записанные с помощью анализаторов высоковольтных выключателей.

Функции выходов указаны ниже:

·         Четыре отдельных выхода источника питания постоянного и переменного тока для катушек включения и отключения (10 В – 300 В DC или 10 В – 250 В AC; до 15 A).

·         Выход для приводов, выдерживающие токи пуска до 30 А (POB30AD) и 40 А (POB40AD) в диапазоне от 10 В до 300 В. При использовании этих выходов, POB также может использоваться в качестве источника питания или временного зарядного устройства.

Серия POB II в качестве тестер катушек

Чтобы убедиться, что работа высоковольтного выключателя гарантирована при самых суровых условиях для источника питания подстанции, катушки срабатывания высоковольтного выключателя должны работать с минимальным напряжением срабатывания гораздо ниже номинального напряжения аккумуляторов. Серия POB II имеет возможность проводить автоматический тест минимального напряжения срабатывания, согласно стандартам IEC 62271-100, ANSI C37.09.

ХАРАКТЕРИСТИКИ

Характеристика

POB30AD

POB40AD

Сетевое напряжение

90 – 264 В, 50/60 Гц

Потребляемая мощность

Не более 4000 ВА

Выход для катушек постоянного напряжения

От 10 В до 300 В

Выход для катушек переменного напряжения

От 10 В до 250 В, 50 Гц, ИСКЗ

Выход для приводов постоянного тока

От 10 В до 250 В

Предельная выходная сила тока

30 А (выход для приводов)

40 А (выход для приводов)

Диапазон измерения напряжения

10 – 300 В DC, 10 – 250 В AC

Диапазон измерения силы тока

1 – 50 А

Погрешность измерения напряжения и силы тока

± (0,25 % от показаний + 0,25 % диапазона)

Память

100 измерений

Рабочие условия

-10°С - +55°C, относительная влажность до 95% без конденсации

Условия хранения

-40 °С - +70 °С, относительная влажность до 95 % без конденсации

Габариты

216 х 380 х 396 мм

Масса

11 кг

Степень защиты

IP50

Гарантия

3 года

Степень загрязнения

2

Категория перенапряжения

II



КОМПЛЕКТАЦИЯ

Базовая комплектация

Наименование

Количество

1

Тестер катушек и источник питания

1 шт.

2

Сетевой кабель

1 шт.

3

Кабель заземления

1 шт.

4

Транспортировочный кейс

1 шт.



Рекомендуемые принадлежности

Наименование

Количество

1

Комплект кабелей 6 шт., 2 м, 2,5 мм2, с разъемами типа «банан»

1 комплект

2

Сумка для кабелей

1 шт.



Дополнительные принадлежности

Наименование

Количество

1

Комплект кабелей 6 шт., 5 м, 2,5 мм2 с разъемами типа «банан»

1 комплект

2

Комплект кабелей 2 шт., 2 м, 2,5 мм2 с разъемами типа «банан»

1 комплект

3

Комплект кабелей 2 шт., 5 м, 2,5 мм2 с разъемами типа «банан»

1 комплект

4

Набор кабелей внешнего пуска 2 м

1 шт.

5

Пластиковый кейс для кабелей – малый

1 шт.
