CAT-P — Портативный анализатор высоковольтных выключателей и временных характеристик


Под заказ

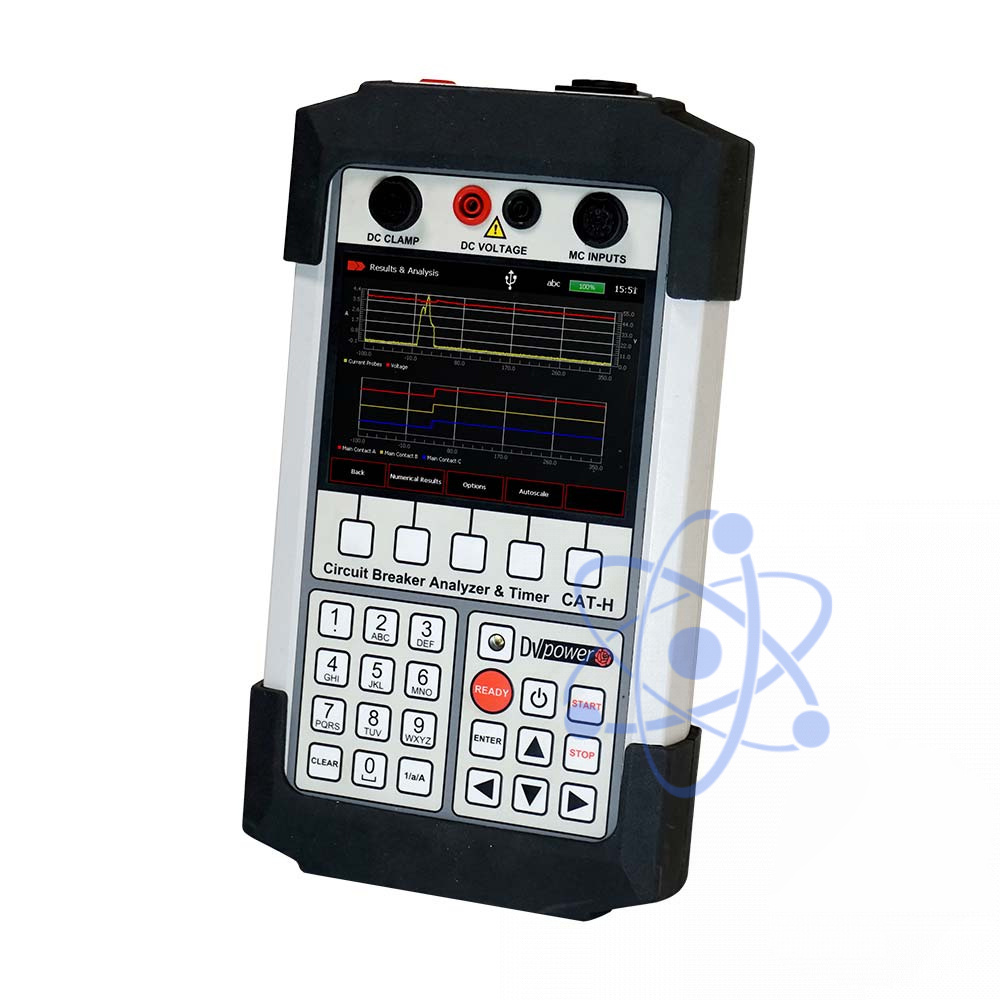

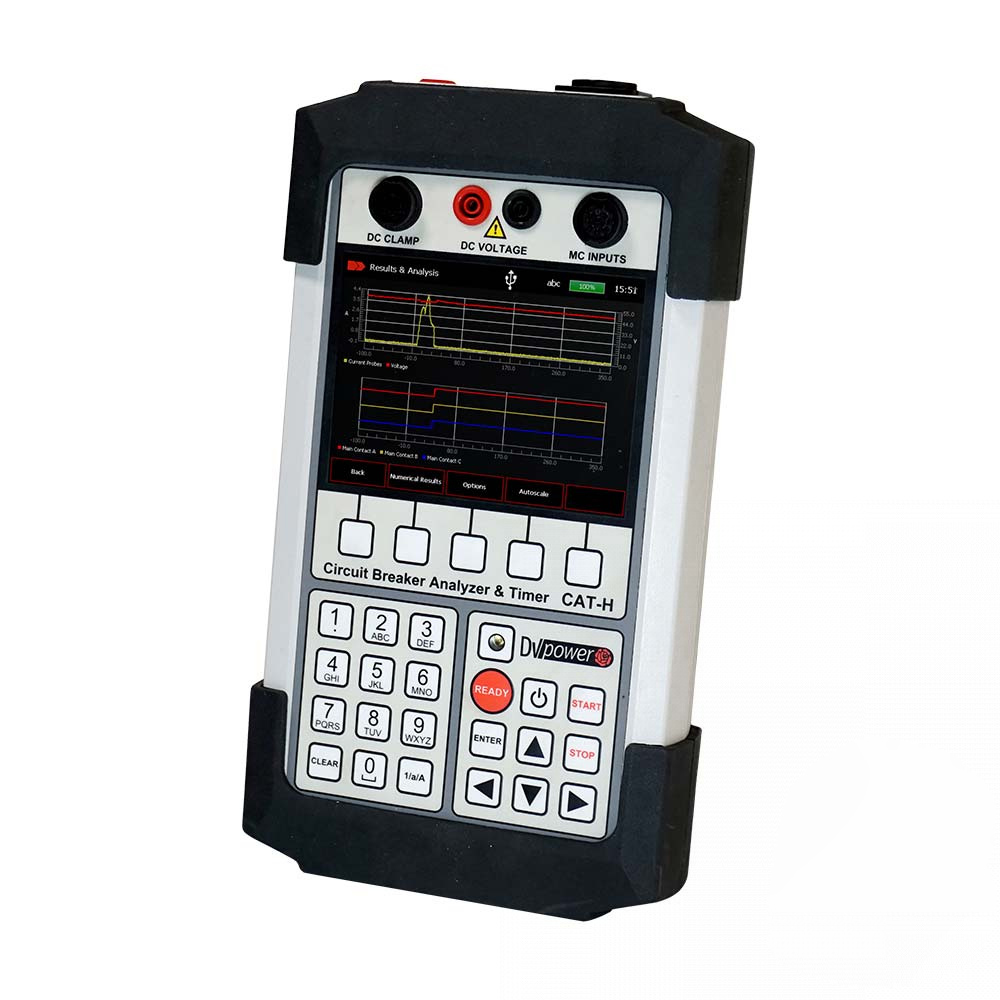

Когда непрактично использовать распространенные крупные анализаторы высоковольтных выключателей, может пригодится портативный анализатор высоковольтных выключателей. DV Power разработали уникальную портативную серию CAT. Она специально разработана для испытаний высоковольтных выключателей с одним разрывом на фазу. Компактный и эргономичный дизайн может предоставить широкий набор функций и надежную работу в условиях подстанций всех классов напряжений или в промышленной обстановке.

Портативная серия CAT состоит из двух моделей, CAT-P и CAT-H. Обе имеют крупный (5,7’’) цветной сенсорный дисплей. Благодаря этому, результаты испытаний видны как в темноте, так и при ярком солнечном свете.

Мощный встроенный Li-Ion аккумулятор приборов рассчитан на 8 часов испытаний без подзарядки.

Портативная серия CAT фиксирует:

  • Временные характеристики работы основных контактов,

  • Синхронность контактов,

  • Время последовательности,

  • Сопротивление предвключаемых резисторов,

  • Токи электромагнитов включения и отключения,

  • Длительность дребезга основных контактов,

  • Временные характеристики вспомогательных контактов,

  • Напряжение постоянного тока.

Множественные операции, как в циклах О-В и О-В-О, могут быть инициированы, используя предустановленное время задержки или по сигналам пуска от токовых клещей, подключенных к катушке высоковольтного выключателя.

CAT-H способен управлять электромагнитами, тогда как в CAT-P эта функция опциональна. Но в отличие от CAT-H, CAT-P способен проводить испытание первого срабатывания.

Обе модели отображают численные и графических результаты. Пользователь может наложить до 4 записей в графической форме и провести быстрый анализ потенциальных дефектов на месте.

Пользователь может скачать результаты испытаний на ПК через интерфейс Bluetooth для более детального анализа в ПО DV-Win.

Характеристика

CAT-H

CAT-P

Количество входов для основных контактов

3

Параметры измерения сопротивления входов для основных контактов

≤10 Ом – закрытое состояние;

От 10 Ом до 5 кОм – диапазон измерения предвключаемых резисторов;

≥5 кОм – открытое состояние

Напряжение холостого хода каналов для основных контактов

20 В DC

Ток короткого замыкания каналов для основных контактов

50 мА

Количество выходов питания электромагнитов

2

2 (опционально)

Характеристики источника питания электромагнитов

300 В DC, 35 A

Разрешение измерения временных характеристик

От 0,05 мс до 10 мс, в зависимости от длительности испытания, частота семплирования до 20 кГц

Погрешность измерения временных характеристик

±0,05% от показаний ± е.м.р.

Количество каналов измерения силы тока

2, датчики Холла

Диапазон измерения силы тока

35 А DC и AC с полосой пропускания до 5 кГц

Погрешность измерения силы тока

±(0,5% от показаний + 0,1% от диапазона)

Поддерживаемые циклы операций ВВ

В, О, В-О, О-В, О-В-О

Диапазон измерения силы тока токовыми клещами

30/300 А DC и AC с полосой пропускания до 20 кГц

Диапазон измерения постоянного напряжения

±300 В с погрешностью ±0,5% от показаний ±0,5% от диапазона

Встроенная память

30000 испытаний

Габариты

310 х 170 х 58 мм

Масса

1,6 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц - на входе адаптера

12 В, 3 А DC – на выходе адаптера

Встроенный аккумулятор

Перезаряжаемый Li-Ion 2 элемента по 3,7 В – 2900 мАч

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-10°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Степень защиты корпуса

IP40

Гарантия

3 года



Стандартная комплектация

Наименование

Артикул

1

Портативный анализатор высоковольтных выключателей CAT-P

CATP000-N-00

2

ПО DV-Win с кабелем USB



3

Адаптер питания



4

Карта памяти USB



5

Стилус



6

Пластиковый транспортировочный кейс



7

Комплект кабелей для основных контактов 8 м, с зажимами типа «крокодил»

CMP-08-SETA1

8

Соединительные кабели для основных контактов 3 х 1 м и заземления 2 м с зажимами «крокодил» (А1)

MC-CG-0302A1

9

Кабели напряжения 2 х 5 м, 2,5 мм2 с разъёмами «банан»

S2-05-02BPBP

10

Соединительный кабель 1 х 15 см 2,5 мм2 с разъёмами «банан» (красный), 3 шт.

JCR-15-2REBP

11

Соединительный кабель 1 х 15 см 2,5 мм2 с разъёмами «банан» (черный), 3 шт.

JCB-15-2REBP

12

Зажим типа «дельфин» (красный), 2 шт.

DOLPIN-CL-B0

13

Зажим типа «дельфин» (черный), 2 шт.

DOLPIN-CL-R0

14

Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м

CACL-0300-09

15

Токовые клещи переменного тока 1 А/ 1 В с кабелем 5 м, 3 шт.

CACL-AC00-05

16

Пластиковый транспортировочный кейс для принадлежностей

PLAST-CAS-00



Дополнительная комплектация

Наименование

Артикул

1

Модуль управления электромагнитами

COCON-MOD-00

2

Кабель управления электромагнитами 5 м с разъёмами «банан»

CO-05-00C5B1

3

Кабели питания электромагнитов 2 х 5 м 2,5 мм2 с разъёмами «банан»

C2-05-02BPBP

4

Малые токовые клещи 10/100 А питаемые от аккумулятора с кабелем 5 м

CACL-0100-00

5

Кабели напряжения 2 х 2 м, 2,5 мм2 с разъёмами «банан»

S2-02-02BPBP

6

Кабели напряжения 2 х 10 м, 2,5 мм2 с разъёмами «банан»

S2-10-02BPBP

7

Кабель управления электромагнитами 10 м с разъемами типа «банан»

CO-10-00C5B1

8

Кабель питания электромагнитов 2 х 10 м 2,5 мм2 с разъемами типа «банан»

C2-10-00C5B1

9

Измерительный щуп с губками (черный)

TESTPR-GJ-B0

10

Измерительный щуп с губками (красный)

TESTPR-GJ-R0

11

Измерительный щуп с раздельными зажимами (черный)

TESTPR-SC-B0

12

Измерительный щуп с раздельными зажимами (красный)

TESTPR-SC-R0

13

Удлинитель кабеля токовых клещей 1 А / 1 В 5 м

CACL-ACE-N10

14

Кабели основных контактов 10 м, с зажимами «крокодил» (А1)

CMP-10-SETA1

15

Кабели основных контактов 8 м, с зажимами «крокодил» (А2)

CMP-08-SETA2

16

Кабели основных контактов 10 м, с зажимами «крокодил» (А2)

CMP-10-SETA2

17

Кабели основных контактов 8 м, с зажимами SCT

CMP-08-SETST

18

Кабели основных контактов 10 м, с зажимами SCT

CMP-10-SETST

19

Переходник кабелей основных контактов 3 м

CMPA-03-SET0

20

Переходник кабелей основных контактов 5 м

CMPA-05-SET0

21

Соединительные кабели для основных контактов 3 х 1 м и заземления 2 м с зажимами «крокодил» (А2)

MC-CG-0302A2

22

Соединительные кабели для основных контактов 3 х 1 м и заземления 2 м с зажимами SCT

MC-CG-0302ST

23

Огнеупорная сумка для аккумулятора

FIR-RTBBAG-0

24

Li-Ion аккумулятор 7,4 В 2900 мАч внутри огнеупорной сумки

LION-BAT-001

25

Стилус

RSTCH-PEN-00

26

Пластиковый транспортировочный кейс

PLAST-CAS-00

27

Сумка для кабелей

CABLE-BAG-00

28

Адаптер питания EU 12 В / 5 A

PWR-ADP5A-EU
