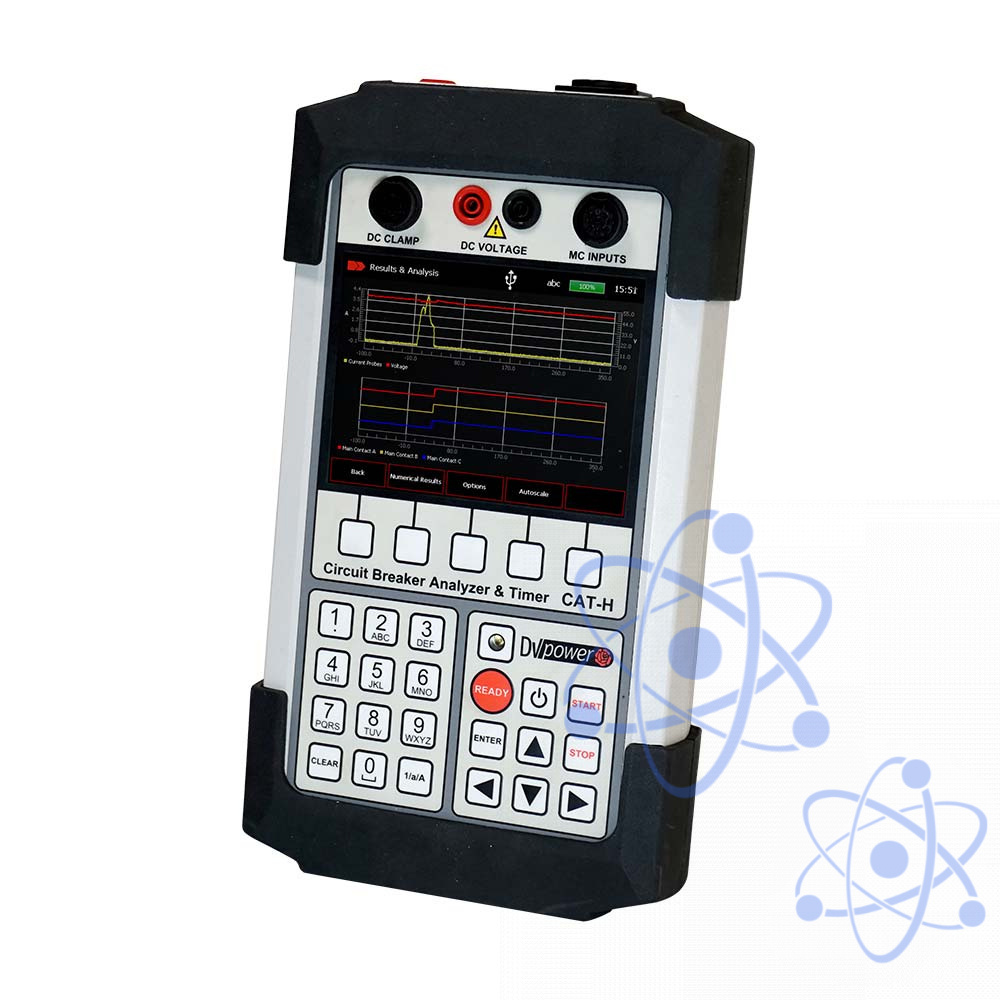

CAT-H — Портативный анализатор высоковольтных выключателей и временных характеристик

CAT-H — Портативный анализатор высоковольтных выключателей и временных характеристик

CAT-H — Портативный анализатор высоковольтных выключателей и временных характеристик


Производитель:
DV Power

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Когда непрактично использовать распространенные крупные анализаторы высоковольтных выключателей, может пригодится портативный анализатор высоковольтных выключателей. DV Power разработали уникальную портативную серию CAT. Она специально разработана для испытаний высоковольтных выключателей с одним разрывом на фазу. Компактный и эргономичный дизайн может предоставить широкий набор функций и надежную работу в условиях подстанций всех классов напряжений или в промышленной обстановке.

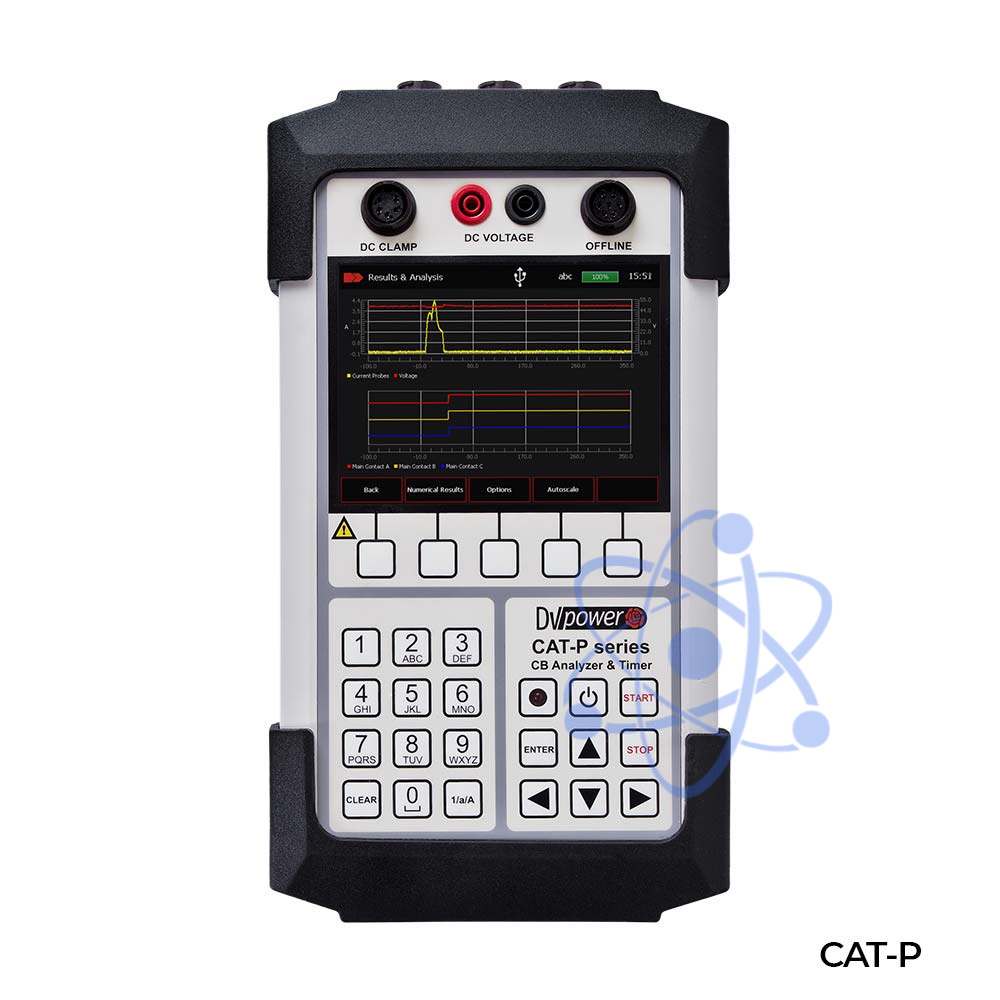

Портативная серия CAT состоит из двух моделей, CAT-P и CAT-H. Обе имеют крупный (5,7’’) цветной сенсорный дисплей. Благодаря этому, результаты испытаний видны как в темноте, так и при ярком солнечном свете.

Мощный встроенный Li-Ion аккумулятор приборов рассчитан на 8 часов испытаний без подзарядки.

Портативная серия CAT фиксирует:

  • Временные характеристики работы основных контактов,

  • Синхронность контактов,

  • Время последовательности,

  • Сопротивление предвключаемых резисторов,

  • Токи электромагнитов включения и отключения,

  • Длительность дребезга основных контактов,

  • Временные характеристики вспомогательных контактов,

  • Напряжение постоянного тока.

Множественные операции, как в циклах О-В и О-В-О, могут быть инициированы, используя предустановленное время задержки или по сигналам пуска от токовых клещей, подключенных к катушке высоковольтного выключателя.

CAT-H способен управлять электромагнитами, тогда как в CAT-P эта функция опциональна. Но в отличие от CAT-H, CAT-P способен проводить испытание первого срабатывания.

Обе модели отображают численные и графических результаты. Пользователь может наложить до 4 записей в графической форме и провести быстрый анализ потенциальных дефектов на месте.

Пользователь может скачать результаты испытаний на ПК через интерфейс Bluetooth для более детального анализа в ПО DV-Win.

Характеристика

CAT-H

CAT-P

Количество входов для основных контактов

3

Параметры измерения сопротивления входов для основных контактов

≤10 Ом – закрытое состояние;

От 10 Ом до 5 кОм – диапазон измерения предвключаемых резисторов;

≥5 кОм – открытое состояние

Напряжение холостого хода каналов для основных контактов

20 В DC

Ток короткого замыкания каналов для основных контактов

50 мА

Количество выходов питания электромагнитов

2

2 (опционально)

Характеристики источника питания электромагнитов

300 В DC, 35 A

Разрешение измерения временных характеристик

От 0,05 мс до 10 мс, в зависимости от длительности испытания, частота семплирования до 20 кГц

Погрешность измерения временных характеристик

±0,05% от показаний ± е.м.р.

Количество каналов измерения силы тока

2, датчики Холла

Диапазон измерения силы тока

35 А DC и AC с полосой пропускания до 5 кГц

Погрешность измерения силы тока

±(0,5% от показаний + 0,1% от диапазона)

Поддерживаемые циклы операций ВВ

В, О, В-О, О-В, О-В-О

Диапазон измерения силы тока токовыми клещами

30/300 А DC и AC с полосой пропускания до 20 кГц

Диапазон измерения постоянного напряжения

±300 В с погрешностью ±0,5% от показаний ±0,5% от диапазона

Встроенная память

30000 испытаний

Габариты

310 х 170 х 58 мм

Масса

1,6 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц - на входе адаптера

12 В, 3 А DC – на выходе адаптера

Встроенный аккумулятор

Перезаряжаемый Li-Ion 2 элемента по 3,7 В – 2900 мАч

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-10°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Степень защиты корпуса

IP40

Гарантия

3 года



Стандартная комплектация

Наименование

Артикул

1

Портативный анализатор высоковольтных выключателей CAT-H

CATH000-N-00

2

ПО DV-Win с кабелем USB



3

Адаптер питания



4

Карта памяти USB



5

Стилус



6

Пластиковый транспортировочный кейс



7

Комплект кабелей для основных контактов 8 м, с зажимами типа «крокодил»

CMP-08-SETA1

8

Соединительные кабели для основных контактов 3 х 1 м и заземления 2 м с зажимами «крокодил» (А1)

MC-CG-0302A1

9

Кабель управления электромагнитами 5 м, с разъемами типа «банан»

CO-05-00C5B1

10

Измерительный щуп с губками (черный), 2 шт.

TESTPR-GJ-B0

11

Измерительный щуп с губками (красный), 2 шт.

TESTPR-GJ-R0

12

Кабель питания электромагнитов 2 х 5 м 2,5 мм2, с разъемами типа «банан»

C2-05-02BPBP

13

Зажим типа «дельфин» (красный), 2 шт.

DOLPIN-CL-B0

14

Зажим типа «дельфин» (черный), 2 шт.

DOLPIN-CL-R0

15

Кабели напряжения 2 х 5 м, 2,5 мм2 с разъёмами «банан»

S2-05-02BPBP

16

Соединительный кабель 1 х 15 см 2,5 мм2 с разъёмами «банан» (красный), 3 шт.

JCR-15-2REBP

17

Соединительный кабель 1 х 15 см 2,5 мм2 с разъёмами «банан» (черный), 3 шт.

JCB-15-2REBP

18

Сумка для кабелей

CABLE-BAG-00



Дополнительная комплектация

Наименование

Артикул

1

Кабели основных контактов 10 м, с зажимами «крокодил» (А1)

CMP-10-SETA1

2

Кабели основных контактов 8 м, с зажимами «крокодил» (А2)

CMP-08-SETA2

3

Кабели основных контактов 10 м, с зажимами «крокодил» (А2)

CMP-10-SETA2

4

Кабели основных контактов 8 м, с зажимами SCT

CMP-08-SETST

5

Кабели основных контактов 10 м, с зажимами SCT

CMP-10-SETST

6

Переходник кабелей основных контактов 3 м

CMPA-03-SET0

7

Переходник кабелей основных контактов 5 м

CMPA-05-SET0

8

Соединительные кабели для основных контактов 3 х 1 м и заземления 2 м с зажимами «крокодил» (А2)

MC-CG-0302A2

9

Соединительные кабели для основных контактов 3 х 1 м и заземления 2 м с зажимами SCT

MC-CG-0302ST

10

Токовые клещи 30/300 А питаемые от прибора с адаптером 5 м

CACL-0300-09

11

Малые токовые клещи 10/100 А питаемые от аккумулятора с кабелем 5 м

CACL-0100-00

12

Кабели напряжения 2 х 2 м, 2,5 мм2 с разъёмами «банан»

S2-02-02BPBP

14

Кабели напряжения 2 х 10 м, 2,5 мм2 с разъёмами «банан»

S2-10-02BPBP

15

Кабель управления электромагнитами 10 м с разъемами типа «банан»

CO-10-00C5B1

16

Кабели питания электромагнитов 2 х 10 м 2,5 мм2 с разъемами типа «банан»

C2-10-00C5B1

17

Измерительный щуп с раздельными зажимами (черный)

TESTPR-SC-B0

18

Измерительный щуп с раздельными зажимами (красный)

TESTPR-SC-R0

19

Огнеупорная сумка для аккумулятора

FIR-RTBBAG-0

20

Li-Ion аккумулятор 7,4 В 2900 мАч внутри огнеупорной сумки

LION-BAT-001

21

Стилус

RSTCH-PEN-00

22

Пластиковый транспортировочный кейс

HARD-CASE-HH

23

Адаптер питания EU 12 В / 5 A

PWR-ADP5A-EU
