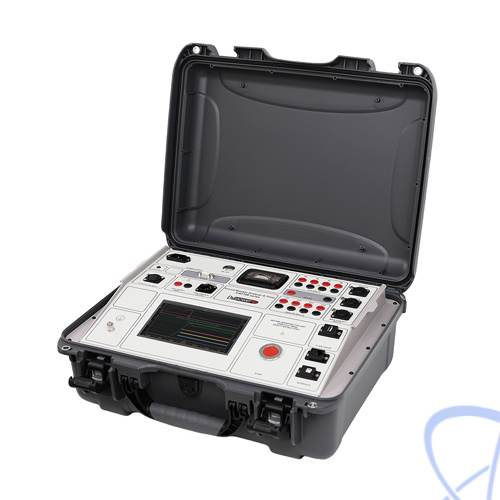

CAT100 — Анализатор высоковольтных выключателей и временных характеристик

CAT100 — Анализатор высоковольтных выключателей и временных характеристик в Казахстане

Производитель

DV Power

Сертификат дилера

png

Под заказ

Цена по запросу

Запросить КП

Запросить индивидуальные условия

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Серия CAT100 унаследовала весь собранный опыт и возможности серии CAT Standard.

Каждая модель серии CAT100 (с 3 или 6 каналами таймеров) может быть снабжена встроенным аккумулятором, рассчитанным на 8 часов работы.

CAT100 предоставляет уникальный сенсорный интерфейс, созданный с целью экономии времени для подготовки теста и анализа результатов испытаний высоковольтных выключателей. Численные и графические данные можно проанализировать, используя только сам прибор, благодаря интуитивному интерфейсу 7’’ цветного сенсорного дисплея.

Серия CAT100 может измерять:

Временные характеристики до 6 основных контактов высоковольтного выключателя (2 разрыва на фазу), включая предвключаемые резисторы (если имеются) и 4 вспомогательных контактов.
Сопротивления предвключаемых резисторов (если присутствуют).
Силы тока двух электромагнитов (включения и отключения).
До 4 аналоговых сигналов (подстанционных батарей, напряжения привода или любые другие типы аналоговых сигналов).
Полный ход, вжим контактов, перелёт, отскок, длительность демпфирования и среднюю скорость подвижных частей высоковольтного выключателя.

Результаты теста можно распечатать на термопринтере с шириной ленты 58 мм (поставляется по заказу) в табличной и графической форме.

Характеристика	CAT100
Количество входов для основных контактов	До 6 (3х2), два разрыва на фазу
Параметры измерения сопротивления входов для основных контактов	Состояние контактов при измеренных сопротивлениях: - Включен ≤ 10 Ом - Диапазон предвключаемых резисторов от 10 Ом до 5 кОм - Отключен ≥ 5 кОм
Напряжение холостого хода каналов основных контактов	20 В DC
Ток короткого замыкания каналов основных контактов	50 мА
Количество дополнительных входов	4, «сухие» или «мокрые» по выбору пользователя
Параметры сухих контактов	Напряжение холостого хода 24 В DC; Ток короткого замыкания 5 мА
Параметры мокрых контактов	Рабочее напряжение 300 В DC, 250 В AC; Уровень низкого сигнала ± 5 В; Уровень высокого сигнала ± 10 В
Количество выходов питания электромагнитов	2 (включение и отключение)
Характеристики источника питания электромагнитов	300 В DC макс.; 35 А DC макс.
Диапазоны измерения временных характеристик	До 1 с, разрешение 0,025 мс (частота выборки 40 кГц); До 2 с, разрешение 0,1 мс (частота выборки 10 кГц); До 20 с, разрешение 1 мс (частота выборки 1 кГц); До 200 с, разрешение 10 мс (частота выборки 100 Гц);
Погрешность измерения временных характеристик	0,05% от показаний ± разрешение
Количество каналов измерения силы тока	2, датчики Холла
Диапазон измерения силы тока	±35 А DC и в полосе частот до 5 кГц
Погрешность измерения силы тока	± (0,5 % изм. + 0,1 % ПД)
Количество универсальных каналов датчиков хода	1
Количество аналоговых входов	2 – для измерения силы тока электромагнитов; 4 канала напряжения
Диапазоны измерения напряжения аналоговыми каналами	±1 В, ±5 В, ±60 В и ±300 В AC/DC
Выход питания постоянного тока для токовых клещей	24 В
Интерфейс	USB, Ethernet
Дисплей	Цветной сенсорный 7’’
Принтер (опционально)	Термопринтер с шириной ленты 58 мм, рабочая температура принтера -20 °С - +70 °С
Габариты	503 х 406 х 193 мм
Масса	8,5 кг
Сетевое питание	90 – 264 В, 50/60 Гц
Предельная потребляемая мощность	250 ВА
Встроенный аккумулятор (по заказу)	LI-Ion 14,4 В, 6800 мАч, 98 Втч
Категория перенапряжения	II
Степень загрязнения	2
Соответствие стандартам	EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1
Рабочие условия	-20 °C - +55 °C
Условия хранения	-40 °C - +70 °C
Гарантия	3 года + дополнительный год при регистрации на официальном сайте DV Power

КОМПЛЕКТАЦИЯ CAT100 c 3 каналами основных контактов

Стандартная комплектация

№	Наименование	Артикул
1	Анализатор высоковольтных выключателей CAT100 c 3 каналами основных контактов	CAT100-03-01; CAT100-B3-01 (со встроенным аккумулятором)
2	ПО DV-CB с кабелем USB
3	Сетевой кабель
4	Кабель заземления
5	Транспортировочный кейс
6	USB накопитель
7	Отладочный адаптер
8	Кабели Ethernet
9	Кабели основных контактов 5 м, с зажимами SCT	CM-05-34MXST
10	Удлинители кабелей основных контактов 5 м	E3-05-65MXFX
11	Кабели управления электромагнитами 5 м, с разъемами «банан»	CO-05-00C5B1
12	Кабели питания электромагнитов 2 х 5 м 2,5 мм² с разъемами «банан»	C2-05-02BPBP
13	Соединительный кабель 1 х 15 см 2,5 мм² с разъемами «банан» (красный), 3 шт.	JCR-15-2REBP
14	Соединительный кабель 1 х 15 см 2,5 мм² с разъемами «банан» (черный), 3 шт.	JCB-15-2REBP
15	Кабели вспомогательных контактов 8 х 5 м с разъемами «банан»	A8-05-02BPBP
16	Кабели аналоговых каналов 8 х 5 м с разъемами «банан»	C8-05-02BPBP
17	Пластиковый кейс для кабелей - средний	CABLE-CAS-02

Дополнительная комплектация

№	Наименование	Артикул
1	Кабели основных контактов 3 м, с зажимами SCT	CM-03-34MXST
2	Кабели основных контактов 3 м, с зажимами «крокодил» (А2)	CM-03-34MXA2
3	Кабели основных контактов 5 м, с зажимами «крокодил» (А2)	CM-05-34MXA2
4	Удлинители кабелей основных контактов 10 м	E3-10-65MXFX
5	Удлинители кабелей основных контактов 15 м	E3-15-65MXFX
6	Кабели управления электромагнитами 10 м, с разъемами «банан»	CO-10-00C5B1
7	Кабели управления электромагнитами 15 м, с разъемами «банан»	CO-15-00C5B1
8	Кабели питания электромагнитов 2 х 10 м 2,5 мм² с разъемами «банан»	C2-10-02BPBP
9	Кабели вспомогательных контактов 8 х 5 м с разъемами «банан»	A8-05-02BPBP
10	Кабели вспомогательных контактов 8 х 10 м с разъемами «банан»	A8-10-02BPBP
11	Кабели аналоговых каналов 8 х 5 м с разъемами «банан»	C8-05-02BPBP
12	Кабели аналоговых каналов 8 х 10 м с разъемами «банан»	C8-10-02BPBP
13	Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м	CACL-0300-07
14	Токовые клещи 30/300 А со встроенным аккумулятором и кабелем 5 м	CACL-0300-08
15	Малые токовые клещи 10/100 А со встроенным аккумулятором и кабелем 5 м	CACL-0100-01
16	Цифровой датчик углового перемещения с принадлежностями и кабелем 5 м	DRT-SET-0005
17	Цифровой датчик углового перемещения с принадлежностями и кабелем 10 м	DRT-SET-0010
18	Аналоговый датчик линейного перемещения, 150 мм с кабелем 5 м и штангой	LAT-150-C305
19	Аналоговый датчик линейного перемещения, 225 мм с кабелем 5 м и штангой	LAT-225-C305
20	Аналоговый датчик линейного перемещения, 300 мм с кабелем 5 м и штангой	LAT-300-C305
21	Аналоговый датчик линейного перемещения, 500 мм с кабелем 5 м и штангой	LAT-500-C305
22	Универсальный набор крепежей датчиков перемещения	UTM-KIT-0000
23	Универсальный набор крепежей датчиков перемещения – расширенный	UTM-KIT-0001
24	Конвертер линейного перемещения в угловое	LTR-CON-0000
25	Адаптер датчиков перемещения Doble с кабелем 5 м	DTA-005-C602
26	Адаптер датчиков перемещения Doble с кабелем 10 м	DTA-010-C602
27	Адаптер датчиков перемещения Doble с кабелем 15 м	DTA-015-C602
28	Термопринтер 58 мм (встроенный)	PRINT-058-01
29	Рулон термоленты 58 мм	PRINT-058-RO
30	Пластиковый кейс для кабелей - малый	CABLE-CAS-01
31	Пластиковый кейс для кабелей – средний	CABLE-CAS-02
32	Пластиковый кейс для кабелей – крупный	CABLE-CAS-03
33	Пластиковый кейс на колесах для кабелей – средний	CABLE-CAS-W2
34	Пластиковый кейс на колесах для кабелей - крупный	CABLE-CAS-W3
35	Измерительный щуп с губками (черный)	TESTPR-GJ-B0
36	Измерительный щуп с губками (красный)	TESTPR-GJ-R0
37	Измерительный щуп с раздельными зажимами (черный)	TESTPR-SC-B0
38	Измерительный щуп с раздельными зажимами (красный)	TESTPR-SC-R0
39	Зажим «дельфин» (черный)	DOLPIN-CL-B0
40	Зажим «дельфин» (красный)	DOLPIN-CL-R0

КОМПЛЕКТАЦИЯ CAT100 c 6 каналами основных контактов

Стандартная комплектация

№	Наименование	Артикул
1	Анализатор высоковольтных выключателей CAT100 c 6 каналами основных контактов	CAT100-06-01; CAT100-B6-01 (со встроенным аккумулятором)
2	ПО DV-CB с кабелем USB
3	Сетевой кабель
4	Кабель заземления
5	Транспортировочный кейс
6	USB накопитель
7	Отладочный адаптер
8	Кабели Ethernet
9	Кабели основных контактов 5 м, с зажимами SCT	CM-05-65MXST
10	Удлинители кабелей основных контактов 5 м	E3-05-65MXFX
11	Кабели управления электромагнитами 5 м, с разъемами «банан»	CO-05-00C5B1
12	Кабели питания электромагнитов 2 х 5 м 2,5 мм² с разъемами «банан»	C2-05-02BPBP
13	Соединительный кабель 1 х 15 см 2,5 мм² с разъемами «банан» (красный), 3 шт.	JCR-15-2REBP
14	Соединительный кабель 1 х 15 см 2,5 мм² с разъемами «банан» (черный), 3 шт.	JCB-15-2REBP
15	Кабели вспомогательных контактов 8 х 5 м с разъемами «банан»	A8-05-02BPBP
16	Кабели аналоговых каналов 8 х 5 м с разъемами «банан»	C8-05-02BPBP
17	Пластиковый кейс для кабелей - средний	CABLE-CAS-02

Дополнительная комплектация

№	Наименование	Артикул
1	Кабели основных контактов 3 м, с зажимами SCT	CM-03-65MXST
2	Кабели основных контактов 3 м, с зажимами «крокодил» (А2)	CM-03-65MXA2
3	Кабели основных контактов 5 м, с зажимами «крокодил» (А2)	CM-05-65MXA2
4	Удлинители кабелей основных контактов 10 м	E3-10-65MXFX
5	Удлинители кабелей основных контактов 15 м	E3-15-65MXFX
6	Кабели управления электромагнитами 10 м, с разъемами «банан»	CO-10-00C5B1
7	Кабели управления электромагнитами 15 м, с разъемами «банан»	CO-15-00C5B1
8	Кабели питания электромагнитов 2 х 10 м 2,5 мм² с разъемами «банан»	C2-10-02BPBP
9	Кабели вспомогательных контактов 8 х 5 м с разъемами «банан»	A8-05-02BPBP
10	Кабели вспомогательных контактов 8 х 10 м с разъемами «банан»	A8-10-02BPBP
11	Кабели аналоговых каналов 8 х 5 м с разъемами «банан»	C8-05-02BPBP
12	Кабели аналоговых каналов 8 х 10 м с разъемами «банан»	C8-10-02BPBP
13	Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м	CACL-0300-07
14	Токовые клещи 30/300 А со встроенным аккумулятором и кабелем 5 м	CACL-0300-08
15	Малые токовые клещи 10/100 А со встроенным аккумулятором и кабелем 5 м	CACL-0100-01
16	Цифровой датчик углового перемещения с принадлежностями и кабелем 5 м	DRT-SET-0005
17	Цифровой датчик углового перемещения с принадлежностями и кабелем 10 м	DRT-SET-0010
18	Аналоговый датчик линейного перемещения, 150 мм с кабелем 5 м и штангой	LAT-150-C305
19	Аналоговый датчик линейного перемещения, 225 мм с кабелем 5 м и штангой	LAT-225-C305
20	Аналоговый датчик линейного перемещения, 300 мм с кабелем 5 м и штангой	LAT-300-C305
21	Аналоговый датчик линейного перемещения, 500 мм с кабелем 5 м и штангой	LAT-500-C305
22	Универсальный набор крепежей датчиков перемещения	UTM-KIT-0000
23	Универсальный набор крепежей датчиков перемещения – расширенный	UTM-KIT-0001
24	Конвертер линейного перемещения в угловое	LTR-CON-0000
25	Адаптер датчиков перемещения Doble с кабелем 5 м	DTA-005-C602
26	Адаптер датчиков перемещения Doble с кабелем 10 м	DTA-010-C602
27	Адаптер датчиков перемещения Doble с кабелем 15 м	DTA-015-C602
28	Термопринтер 58 мм (встроенный)	PRINT-058-01
29	Рулон термоленты 58 мм	PRINT-058-RO
30	Пластиковый кейс для кабелей - малый	CABLE-CAS-01
31	Пластиковый кейс для кабелей – средний	CABLE-CAS-02
32	Пластиковый кейс для кабелей – крупный	CABLE-CAS-03
33	Пластиковый кейс на колесах для кабелей – средний	CABLE-CAS-W2
34	Пластиковый кейс на колесах для кабелей - крупный	CABLE-CAS-W3
35	Измерительный щуп с губками (черный)	TESTPR-GJ-B0
36	Измерительный щуп с губками (красный)	TESTPR-GJ-R0
37	Измерительный щуп с раздельными зажимами (черный)	TESTPR-SC-B0
38	Измерительный щуп с раздельными зажимами (красный)	TESTPR-SC-R0
39	Зажим «дельфин» (черный)	DOLPIN-CL-B0
40	Зажим «дельфин» (красный)	DOLPIN-CL-R0
