DIS-H — Портативный анализатор разъединителей

Похожие товары

DIS-H — Портативный анализатор разъединителей


Производитель

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

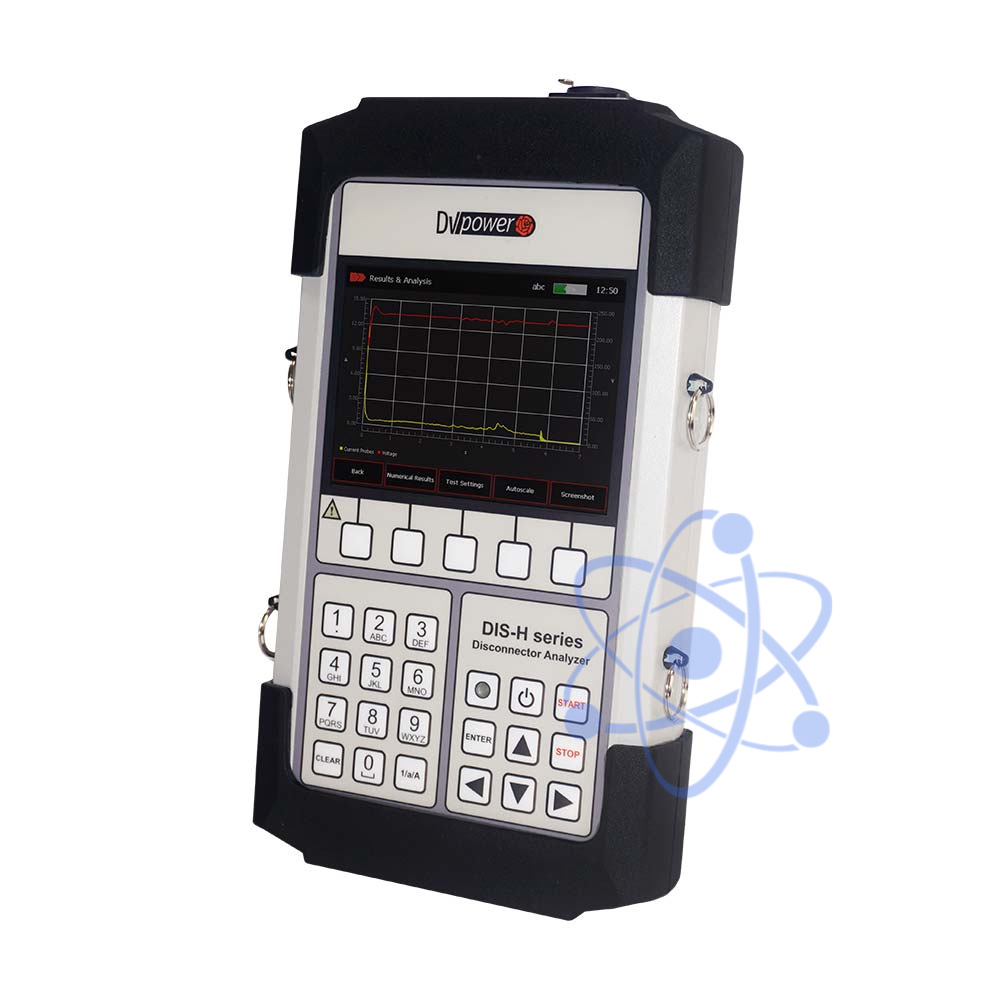

Портативный анализатор разъединителей DIS-H является цифровым приборов для измерения электрической мощности и времени операции отключающего привода. Специально разработан для испытания разъединителей, управляемых электрическим приводом.

Постоянный ток, протекающий через привод, измеряется токовыми клещами, которые проводят запись формы тока привода, пока постоянное напряжение снимается щупами, которые дают точное измерение постоянного напряжения источника питания отключающего привода. Запись начнется в момент, когда привод начнет операцию включения или отключения разъединителя.

Благодаря крупному 5,7’’ цветному сенсорному дисплею, результаты испытаний видны как в темноте, так и при ярком солнечном свете. Интуитивно понятный экран представляет как графические, так и численные результаты на дисплее, что позволяет быстро проанализировать потенциальные дефекты привода на месте.

DIS-H питается от встроенного Li-Ion аккумулятора, рассчитанного на 8 часов испытания без подзарядки.

Пользователь может сохранять результаты испытаний на USB карту память и открывать их на ПК с помощью ПО DV-Win для более детального анализа.


Характеристика

DIS-H

Разрешение измерения временных характеристик

От 1 мс - при длительности до 40 с, до 10 мс – при длительности до 200 с, частота семплирования до 1 кГц

Погрешность измерения временных характеристик

±0,05% от показаний ± е.м.р.

Диапазон измерения силы тока токовыми клещами

30/300 А DC и AC с полосой пропускания до 20 кГц

Диапазон измерения постоянного напряжения

±300 В с погрешностью ±0,5% от показаний ±0,5% от диапазона

Дисплей

Сенсорный цветной 5,7’’

Габариты

310 х 170 х 58 мм

Масса

1,5 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц - на входе адаптера

12 В, 3 А DC – на выходе адаптера

Встроенный аккумулятор

Перезаряжаемый Li-Ion 2 элемента по 3,7 В – 2900 мАч

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-10°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Степень защиты корпуса

IP40

Гарантия

3 года + дополнительный год при регистрации на официальном сайте DV Power



Стандартная комплектация

Наименование

Артикул

1

Портативный анализатор разъединителей DIS-H

DISH000-N-00

2

ПО DV-Win с кабелем USB



3

Адаптер питания



4

Карта памяти USB



5

Стилус



6

Пластиковый транспортировочный кейс



7

Ремень для переноски



8

Токовые клещи 30/300 А питаемые от прибора с адаптером 5 м

CACL-0300-06

9

Кабели напряжения 2 х 5 м 2,5 мм2 с разъёмами «банан»

S2-05-02BPBP

10

Зажим типа «дельфин» (черный)

DOLPIN-CL-B0

11

Зажим типа «дельфин» (красный)

DOLPIN-CL-R0



Дополнительная комплектация

Наименование

Артикул

1

Малые токовые клещи 10/100 А с питанием от аккумулятора и кабелем 5 м

CACL-0100-02

2

Кабели напряжения 2 х 2 м 2,5 мм2 с разъёмами «банан»

S2-02-02BPBP

3

Кабели напряжения 2 х 10 м 2,5 мм2 с разъёмами «банан»

S2-10-02BPBP

4

Измерительный щуп с губками (черный)

TESTPR-GJ-B0

5

Измерительный щуп с губками (красный)

TESTPR-GJ-R0

6

Измерительный щуп с раздельными зажимами (черный)

TESTPR-SC-B0

7

Измерительный щуп с раздельными зажимами (красный)

TESTPR-SC-R0

8

Соединительный кабель 1 х 15 см 2,5 мм2 с разъёмами «банан» (красный)

JCR-15-2REBP

9

Соединительный кабель 1 х 15 см 2,5 мм2 с разъёмами «банан» (черный)

JCB-15-2REBP

10

Li-Ion аккумулятор 7,4 В 2900 мАч внутри огнеупорной сумки

LION-BAT-001

11

Стилус

RSTCH-PEN-00

12

Пластиковый транспортировочный кейс

HARD-CASE-DH

13

Сумка для кабелей

CABLE-BAG-00

14

Пластиковый транспортировочный кейс для принадлежностей

PLAST-CAS-00

15

Адаптер питания EU 12 В / 5 A

PWR-ADP5A-EU
