ПКВ/М7 — прибор контроля высоковольтных выключателей

Похожие товары

ПКВ/М7 — прибор контроля высоковольтных выключателей


Реестр ГСИ РК
до 10.03.2027 г.
Производитель
Гарантия
13 мес
Межповерочный интервал
12 мес
Артикул
25373
Оригинальный прибор

Описание прибора контроля высоковольтных выключателей ПКВ/М7:

Проверка технического состояния выключателей советского, российского и зарубежного производства:

  • Контроль параметров скорости и хода масляных, вакуумных и элегазовых выключателей, имеющих 4 полюса;
  • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
  • Измерение токов и напряжений электромагнитов, больших токов соленоидов токовыми клещами;
  • Встроенный пульт для задания простых операций и сложных циклов выключателей на ток до 14А для приводов постоянного и переменного тока.

Диагностика отечественных и зарубежных выключателей с помощью ПКВ/М7

Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (Siemens, Areva, ABB и др.). Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем всех выключателей. Работа по адаптации начала еще с первой выпущенной модели прибора (ПКВ/М1) в 1995г. и продолжается по сей день.

Достаточные диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля существующих выключателей

Большие диапазоны измерения по времени (до 5,1 с), скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля всех существующих высоковольтных выключателей. Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах.

При этом существует множество нюансов при проведении измерений, так если временные характеристики зарегистрировать достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения.

Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.

Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.

Высокая точность измерений

Высокая точность измерения временных характеристик (±0,1 мс.), а также характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Часто применяемые в других приборах - аналогах ПКВ/М7 датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. При максимальном ходе 900 мм. это дает неопределенность значения в ±9мм.

Автоматические расчеты технических характеристик высоковольтных выключателей

Расширенный набор характеристик времени, хода и скорости, как для вала привода, так и для контактов, а также напряжений и токов электромагнитов и соленоида привода: разновременность, длительность дребезга, задержки, отскок и перелет, средние скорости на различных участках хода и др.

Помимо числовых данных прибор ПКВ/М7 выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты

Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:

  • Зависимости скорости от времени и от хода;
  • Зависимости токов и напряжений электромагнитов от времени и хода;
  • Диаграммы процессов замыкания-размыкания контактов.

Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя. В "СКБ ЭП" разработан метод анализа графиков, применяя который можно проводить раннюю безразборную диагностику состояния выключателя.

Проверка высоковольтных выключателей в простых и сложных циклах

Коммутатор ПКВ/М7 дает возможность проверять выключатели как в простых, так и сложных циклах переключения на токах электромагнитов до 14А (постоянных и переменных) с заданием необходимых длительностей импульсов включения и отключения, паузы и задержки отключения. По заказу прибор ПКВ/М7 может дополнительно может комплектоваться:

  • Пультом управления выключателем ПУВ-50, который предназначен для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей. Рабочий ток 50А.
  • Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

В ПКВ/М7 есть специальный режим "линейка / угломер" облегчающий регулировку выключателя

Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М7 предусмотрен режим "Линейка/Угломер". Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

ПКВ/М7 позволяет работать в любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -15 до +40 °С.

Технические характеристики прибора контроля высоковольтных выключателей ПКВ/М7:

Параметр Значение
Количество каналов контроля контактов выключателя, шт. 4
Диапазон измерения и регистрации временных интервалов, с 0,002 ÷ 5,2
Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
Диапазон измерения линейных перемещений датчиком ДП12, мм 0,5 ÷ 900
Дискретность измерения линейных перемещений датчиком ДП12, мм 0,5
Предел допускаемой основной абсолютной погрешности измерения линейных перемещений датчиком ДП12, мм ±1
Диапазон измерения угловых перемещений датчиком ДП21, град. 0,09 ÷ 360
Предел допускаемой основной абсолютной погрешности измерения угловых перемещений датчиком ДП21, мм;} ±[0,2 + 0,001*a], где a - измеряемое перемещение
Диапазон измерения скорости движения, м/с 0,002 ÷ 20
Пределы основной относительной погрешности измерений скорости датчиком ДП12 в диапазоне 0,02 ÷ 10 м/с, % ±2
Циклы силового коммутатора "О", "В", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О"
Диапазон измерений тока по каналам включения и отключения (амплитудное значение), А ±14
Порог срабатывания токовой защиты силового коммутатора, А 15 ÷ 20
Диапазон измерения напряжения по входу "Напряжение коммутатора" (амплитудное значение), В ±350
Диапазон измерений напряжения каналом "Вход аналоговый" (амплитудное значение), В 0 ÷ 12 (униполярный режим), ±6 (биполярный режим)
Диапазоны измерения сопротивления канала "Вход аналоговый", Ом 0 ÷ 160 Ом; (выходной ток 60 мА); 0 ÷ 2500 Ом (выходной ток 4 мА)
Типы каналов передачи данных RS-232C, RS-485, USB, Ethernet IEEE 802.3
Потребляемая мощность не превышает, Вт 60
Степень защиты прибора в рабочем положении IP20
Степень защиты прибора в транспортном положении IP64
Температурный диапазон эксплуатации,ºС -20 ÷ +40
Масса измерительного блока не более, кг 7
Габаритные размеры, мм 360х290х165
Гарантия на прибор 13 месяцев с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 1
 Измерительный блок ПКВ/М7
  • Измерительный блок ПКВ/М7
  • СКБ026.00.00.000

Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.

 Датчик линейного перемещения ДП12
  • Датчик линейного перемещения ДП12
  • СКБ012.00.00.000-02

Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 0÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.

 Стержень измерительный с футляром
  • Стержень измерительный с футляром
  • СКБ012.03.00.000-02

Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм.

 Датчик углового перемещения ДП21
  • Датчик углового перемещения ДП21
  • СКБ009.00.00.000

Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.

 Кабель датчика
  • Кабель датчика
  • СКБ010.06.00.000-01

Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. В стандартной комплектации длина 7м., по заказу 12м.

 Кабели полюсов. Полюс А, В, С, D
  • Кабели полюсов. Полюс А, В, С, D
  • СКБ010.05.00.000/-01/-02/-06

Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. Длина 11м.

 Кабель дистанционного пуска
  • Кабель дистанционного пуска
  • СКБ021.26.00.000

Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.

 Кабель местного пуска
  • Кабель местного пуска
  • СКБ026.16.00.000

Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м.

 Кабель входного напряжения коммутатора
  • Кабель входного напряжения коммутатора
  • СКБ026.15.00.000

Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м.

Кабель измерения сопротивления
  • Кабель измерения сопротивления
  • СКБ026.18.00.000

Для измерения сопротивлений в диапазоне 0 ÷ 240 Ом и 0 ÷ 2,5 кОм. Оканчивается наконечниками под винт М5. Длина 2,5м.

 Комплект крепежных приспособлений для выключателей российского производства
  • Комплект крепежных приспособлений для выключателей российского производства

Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).

 Кабель сетевой
  • Кабель сетевой
  • СКБ018.09.00.000

Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.

Провод заземления
  • Провод заземления
  • СКБ010.01.00.000

Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.

Кабель LAN
  • Кабель LAN
  • СКБ024.26.00.000

Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м.

 Наконечники под винт М5
  • Наконечники под винт М5
    (8 шт.)
  • СКБ021.26.00.003

Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.

Предохранители
  • Предохранители
    ВП2Б-1В-2А (2шт.)
    ВП2Б-1В-10А (2шт.)

Для защиты источника питания.

 Сумка для комплекта крепежных изделий
  • Сумка для комплекта крепежных изделий
  • СКБ126.06.02.000


Сумка для переноса кабелей
  • Сумка для переноса кабелей
  • СКБ126.06.00.000



Дополнительная комплектация (по заказу)

Фото Наименование, Индекс Применение
 Стержень измерительный в футляре
  • Стержень измерительный в футляре
  • СКБ012.03.00.000/-01

Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12.
По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм.

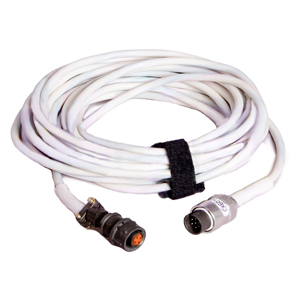

 Кабель датчика
  • Кабель датчика
  • СКБ010.06.00.000-02

Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон.
По заказу длина 12м., в стандартной комплектации длина 7м.

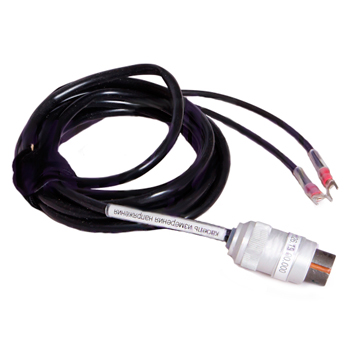

 Кабель измерения напряжения каналом "Вход аналоговый"
  • Кабель измерения напряжения каналом "Вход аналоговый"
  • СКБ026.19.00.000

Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м.

 Переходник к кабелю питания
  • Переходник к кабелю питания
  • СКБ010.25.00.000/-01/-02

Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора.

Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС.
По заказу длина 2м, 5м, 10м.

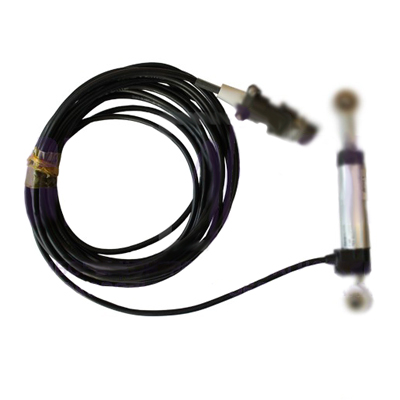

 Реостатный датчик линейных перемещений ДП32.1
  • Реостатный датчик линейных перемещений ДП32.1
  • СКБ026.22.00.000

Для измерения линейных перемещений хода в диапазоне 25 мм., для вакуумных выключателей с открытым изоляционным корпусом. Комплектуется:
Фиксатором №49 - для фиксации положения датчика за подвижный контакт дугогасительной камеры диаметром до 25мм.
Площадкой №2 - для фиксации положения датчика за изоляционный каркас полюса вакуумного выключателя типа ВВТЭ-М-10.

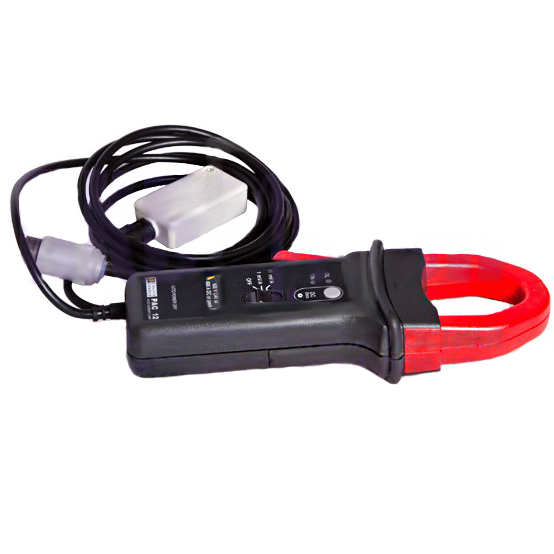

 Токовые клещи
  • Токовые клещи
  • СКБ026.21.00.000

Для измерения токов электромагнитов и соленоидов. Поставляется в комплекте с блоком сопряжения. Постоянный ток до 600А, переменный до 400А. Длина 2,5м.

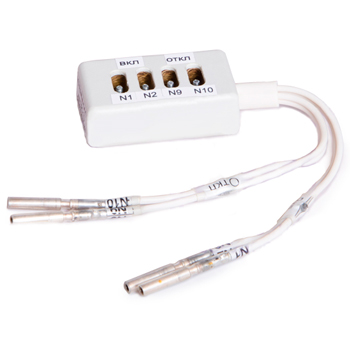

 Клеммник для ВК-10
  • Клеммник для ВК-10
  • СКБ 010.26.00.000

Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления ВК-10.

Клеммник
  • Клеммник
  • СКБ010.27.00.000

Обеспечивает удобство совместного применения и подключения ПКВ/М7 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.


  • Комплект крепежных приспособлений для зарубежных элегазовых выключателей

Для крепления датчика ДП21 к различным типам высоковольтных выключателей Siemens, ABB, Areva и др.


  • Насадка №61
  • СКБ010.00.00.039

Крепежное приспособление для высоковольтных выключателей Schneider Electric Evolis, Susol VL-06.


  • Насадка №62
  • СКБ010.00.00.039-01

Крепежное приспособление для высоковольтных выключателей Schneider Electric Evolis, Susol VL-06.


  • Насадка №63
  • СКБ010.00.00.039-02

Крепежное приспособление для высоковольтных выключателей Schneider Electric Evolis, Susol VL-06.


  • Насадка №12
  • СКБ009.11.00.000

Для установки датчика угловых перемещений ДП21 на высоковольтные выключатели типа ВТ, ВТД, и подобные.


  • Скоба №20
  • СКБ010.17.00.000

Устанавливается вместо кожуха внизу привода для крепления датчика линейных перемещений ДП12 на высоковольтные выключатели типа ВГУ и подобные.


  • Кронштейн №22
  • СКБ010.14.00.000

Устанавливается на ось главного подвижного контакта высоковольтных выключателей типа ВЭ, ВЭС. На этот кронштейн затем крепится датчик линейных перемещений ДП21.


  • Втулка №54
  • СКБ010.38.00.001

Для установки углового датчика ДП21 к высоковольтному выключателю ВБП-10 и подобным.

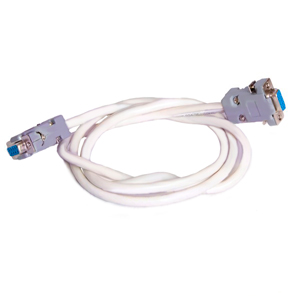

Кабель RS-232
  • Кабель RS-232
  • СКБ024.25.00.000

Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м.

 Ноутбук
  • Ноутбук

Для управления прибором ПКВ/М7 от компьютера, а также для обработки результатов измерения в специальной программе.
