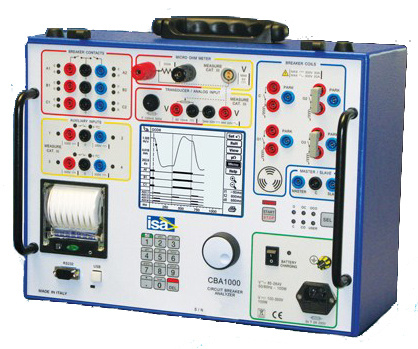

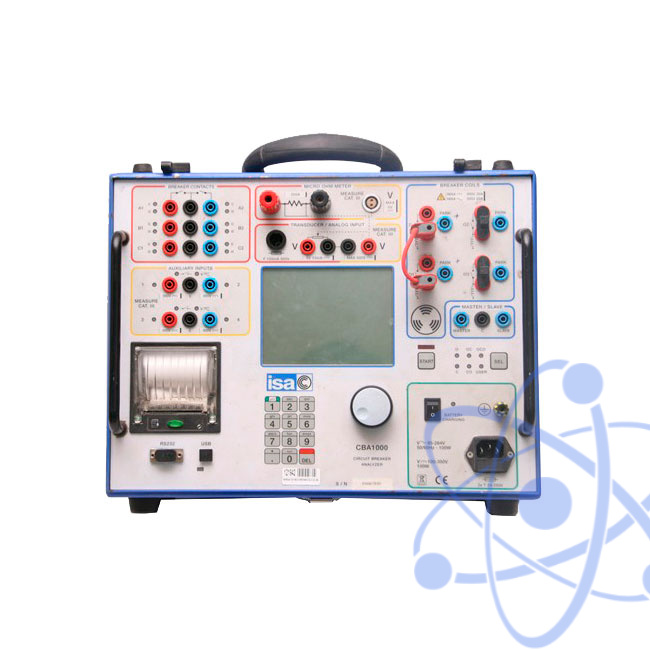

CBA-1000 — тестер высоковольтных выключателей

CBA-1000 — тестер высоковольтных выключателей

CBA-1000 — тестер высоковольтных выключателей


Производитель:
ISA
Гарантия:
12 мес.
Реестр ГСИ РК:
до 25.08.2023 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание прибора контроля высоковольтных выключателей CBA-1000:

Установка CBA-1000 предназначена для контроля состояния выключателей среднего и высокого класса. Установка CBA-1000 проверяет временные и скоростные характеристики высоковольтных выключателей, статическое и динамическое сопротивление контактов, а так же другие характеристики. Установка может проверять масленые, элегазовые и вакуумные выключатели.

Установка CBA-1000 имеет 16 временных каналов и может тестировать выключатели с двумя основными контактами. Установка CBA-1000 может поставляться со встроенным микроомметром с выходным током до 200А, для осуществления измерений сопротивлений контактов в статическом и динамическом режиме (опционально, за дополнительную плату).

Установка CBA -1000 работает от аккумулятора и от сети. Имеет большой ЖК дисплей на котором можно проводить оценку и анализ результатов. Результаты испытаний сохраняются во внутренней памяти прибора. Может работать без компьютера или с ним при помощи бесплатного специализированного программного обеспечения TDMS.Результаты могут быть распечатаны с помощью встроенного или внутреннего принтера.

Программное обеспечение TDMS позволяет заранее определить план испытаний, провести анализ результатов тестирования и сформировать протокол. Программа совместима со всеми испытательными установками ISA. Схемотехнические решения, применяемые в CBA1000, предназначены для безопасной и надежной работы в условиях неблагоприятной электромагнитной обстановки подстанций и электростанций среднего и высокого напряжения.

Прибор CBA-1000 в базовой комплектации весит всего 10кг. Может поставляться в ударопрочном пластиковом кейсе по желанию заказчика.

Функциональные особенности прибора контроля высоковольтных выключателей CBA-1000:

  • 16 временных каналов;
  • Тестирование выключателей с двумя главными контактами;
  • Встроенный микроомметр 200А;
  • Встроенная память;
  • Большой ЖК-дисплей;
  • Анализ результатов на дисплее;
  • Проверка выключателей с двухсторонним заземлением;
  • Бесплатное программное обеспечение.

Технические характеристики прибора контроля высоковольтных выключателей CBA-1000:

Параметр Значение
Управление электромагнитами
Количество каналов 2 канала (управление одним электромагнитом отключения и одним электромагнитом включения)  или 4 канала по дополнительному заказу (управление тремя электромагнитами отключения и одним электромагнитом включения).
Максимальное напряжение пост. 300В
Максимальный ток 25 А
Погрешность измерения времени 50 мкс
Диапазон измерения тока электромагнитов 2.5А, 10А,25 A
Погрешность измерения тока 0.5% от измеренного значения и ± 0.1% от диапазона
Контроль основных контактов
Количество 6 основных контактов (2 разрыва на фазу) с возможностью проверки шунтирующих сопротивлений / 4 опция
Диапазон сопротивлений шунтирующих резисторов 25Ом - 10 кОм
Испытательное напряжение 24 В
Испытательный ток 50 мA
Контроль вспомогательных контактов
Количество 4 вспомогательных контакта (разделены на 2 группы по 2 входа в каждой)
Испытательное напряжение «сухой» контакт 24В, контакт 20-300В
Испытательный ток Испытательный ток
Частота дискретизации 20кГц - 10кГц - 5 кГц - 2кГц - 1кГц - 500Гц - 200Гц -100Гц, 50 Гц и 20 Гц - по выбору пользователя.
Погрешность измерения времени 100 мкс ± 0.025% от диапазона при частоте 20 кГц
Длительность записи 1000 с.
Аналоговые входы
Количество 4  (2 для измерения токов катушек включения и отключения; 1 для измерения сопротивления в статическом и динамическом режима, 1 для контроля рабочего хода и скорости)
Диапазон входных напряжений ± 5 В ± 5В, ± 50В, ± 500В
Разрешение измерений 16 бит
Программируемые тестовые последовательности
Циклы включения и отключения Отключить; Включить; Отключить- Включить; Включить - Отключить; Отключить -Включить - Отключить
Измерение сопротивления в статическом и динамическом режимах (опция)
Испытательный ток (DC) 200 A, 100A или 20A;
Диапазон измерения сопротивления контактов 1 мОм,10 мОм или 100 мОм по выбору
Разрешение 1 мкОм, 10 мкОм, 100 мкОм;
Погрешность 1% от измеренного значения
± 0.2% от диапазона.
Проверка минимального напряжения срабатывания
Пороговое значение напряжения 250 В макс. and 70 В макс.
Максимальный ток 4 A(250 В); 10 A (70 В)
Максимальное регулируемое напряжение до 50% от номинального
Внешний или внутренний принтер (опция)
Внутренний термографический принтер с лентой (ширина ленты 58 мм).
Внешний SEIKO DPV-414, 112 мм.
Дисплей
Графический дисплей Область просмотра 122 x 92 мм.
Управление
Локальное С помощью многофункциональной вращающейся кнопки и клавиатуры (12 клавиш)
Через ПК С помощью программного обеспечения, при подключении к ПК.
Программное обеспечение TDMS
Интерфейсы связи с ПК Два интерфейса связи : USB и RS232.
Память
Внутренняя память 128 Мбайт или 250 результатов.
Внешняя память Флэш-карта
Питание
Внешнее питание 85-265 В при частоте 50-60 Гц
 100-350 В пост
Внутреннее питание Встроенный аккумулятор, NiMh.
Масса и габариты
Масса: 10 кг
Габаритные размеры 1400 мм (В) х 300 мм (Ш) х 240 мм (Г).

Наименование Количество
1 Установка CBA-1000 1
2 Сетевой кабель 1
3 Кабель RS-232 1
4 Кабель USB 1
5 Запасные плавкие предохранители 1
6 Программное обеспечение TDMS 1
7 Руководство по эксплуатации 1
8 Гарантийный талон 1

Комплект кабелей и датчики перемещения не входят в стандартный комплект поставки и приобретаются за отдельную плату. Для корректной работы с прибором выберите комплект кабелей и необходимые датчики в разделе Дополнительная комплектация.
