1
|

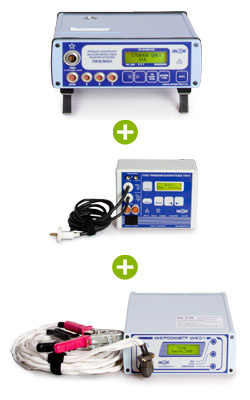

Измерительный блок МИКО-1
СКБ018.00.00.000
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр
|
|
1
|
|
2
|
Кабель измерительный с раздельными токовыми и потенциальными проводами К01
СКБ018.10.00.000
|
Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.)
|
|
1
|
|
3
|
Сетевой кабель К09
СКБ018.09.00.000
|
Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.)
|
|
1
|
|
4
|
Шунт 75ШСМ75-0.5
|
Шунт для поверки работоспособности микроомметра МИКО-1
|
|
1
|
|
5
|
Предохранители ВП2Б-1В-2А
|
Для защиты источника питания
|
|
2
|
|
6
|
Сумка
СКБ118.01.00.000
|
Для переноски прибора
|
|
1
|
|
1
|
Измерительный блок ПКВ/М6Н
СКБ015.00.00.000
|
Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей.
|
|
1
|
|
2
|
Датчик линейного перемещения ДП12
СКБ012.00.000-02
|
Для измерения линейного перемещения подвижных частей высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм. Используется совместно с измерительным стержнем.
|
|
1
|
|
3
|
Стержень измерительный
СКБ010.15.00.000-02
|
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12 (длина 700 мм. // по заказу 550 мм. и 1000 мм.).
|
|
1
|
|
4
|
Датчик углового перемещения ДП21
СКБ009.00.00.000
|
Для измерения угла поворота вала высоковольтного выключателя (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°.
|
|
1
|
|
5
|
Кабель датчика
СКБ015.10.00.000-01
|
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон (длина 7 м. По заказу 12 м.).
|
|
1
|
|
6
|
Кабели полюсов А, В, С
СКБ015.11.00.000
|
Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. (длина 11 м.).
|
|
3
|
|
7
|
Наконечники на кабели
СКБ021.26.00.003
|
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
|
|
4
|
|
8
|
Кабель сетевой
СКБ018.09.00.000
|
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция (длина 2 м.).
|
|
1
|
|
9
|
Кабель дистанционного пуска
СКБ015.13.00.000
|
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция (длина 5 м.).
|
|
1
|
|
10
|
Комплект крепежных приспособлений
|
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.).
|
|
1
|
|
11
|
Бумага для касс
|
Термолента (длина 57/40 м.).
|
|
1
|
|
12
|
Предохранители ВП2Б-1В-2А
|
Для защиты источника питания.
|
|
2
|
|
13
|
Сумка
СКБ126.06.02.000
|
Для крепежных изделий.
|
|
1
|
|
14
|
Сумка
СКБ126.06.00.000
|
Для прибора и комплектующих.
|
|
1
|
|
1
|
Измерительный блок ПУВ-10
СКБ016.00.00.000
|
Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
|
|
1
|
|
2
|
Переходник
СКБ015.05.00.000
|
Для подключения к приводу высоковольтного выключателя. Оканчивается вилкой и наконечниками типа "крокодил". Номинальный ток 50А (длина 0,3 м.).
|
|
1
|
|
3
|
Удлинитель
СКБ016.06.00.000
|
Для наращивания кабеля местного местного пуска. Номинальный ток 10А. Резиновая изоляция (длина 2 м.).
|
|
1
|
|
4
|
Наконечники под винт М5
СКБ021.26.00.003
|
Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.
|
|
3
|
|
5
|
Предохранители ВП2Б-1В-10А
|
Для защиты источника питания.
|
|
2
|
|
6
|
Сумка
СКБ116.01.00.000
|
Для переноски прибора.
|
|
1
|
