СКБ110.41.00.000-02 — штанга-манипулятор (5,1 м) до 220кВ


Производитель
Артикул
45657
Является модификацией СКБ110.41.00.000 — штанга-манипулятор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение штанги-манипулятора СКБ110.41.00.000:

Штанга-манипулятор СКБ110.41.00.000 предназначена для удобного присоединения измерительных кабелей всех приборов производства СКБ ЭП к вводам высоковольтных выключателей и трансформаторов.

Описание штанги-манипулятора СКБ110.41.00.000:

Основное преимущество штанги-манипулятора СКБ110.41.00.000 заключается в том, что при ее применении для подключения к вводам не нужно заказывать подъемник или использовать переносную лестницу. Все присоединения выполняются с земли.

В зависимости от длинны штанги-манипулятора СКБ110.41.00.000 поставляется 3 модфиикации:

  • СКБ110.41.00.000 - штанга-манипулятор (2,25 м) до 35кВ;
  • СКБ110.41.00.000-01 - штанга-манипулятор (3,7 м) до 110кВ;
  • СКБ110.41.00.000-02 - штанга-манипулятор (5,1 м) до 220кВ.

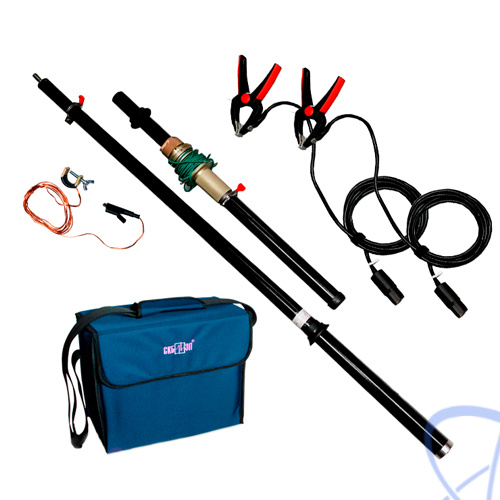

Штанга-манипулятор СКБ110.41.00.000 состоит:

  • Из рабочей части, которая содержит токовые и потенциальные контакты, от которых спускаются провода заканчивающиеся площадкой для присоединения зажимов измерительных кабелей приборов производства СКБ ЭП;
  • Из изолирующей части и рукоятки, которые отвечают требованиям ГОСТ 20494-2001 "Штанги изолирующие оперативные и штанги переносных заземлений. Общие технические условия". Изолирующая часть штанги и рукоятка собирается и трех частей.
Наименование, Индекс Применение Фото Количество
1

Рукоятка штанги с узлом натяжения и роликом (1 шт)

Дополнительные звенья (1-3 шт)

СКБ010.41.00.000
СКБ010.41.00.000-01
СКБ010.41.00.000-02

Диэлектрическая штанга состоит из рукоятки штанги и дополнительных звеньев, количество которых зависит от высоты ввода Вашего оборудования (в зависимости от выбранного исполнения):

  • длина 2,2 м для оборудования до 35кВ (масса в рабочем комплекте - 3,4 кг);
  • длина 3,7 м для оборудования до 110кВ (масса в рабочем комплекте - 4,0 кг);
  • длина 5,1 м для оборудования до 220кВ (масса в рабочем комплекте - 4,6 кг).

1
2 Захват зажима типа "крокодил" Для фиксации съемного зажима типа "крокодил" кабеля-удлинителя. 1
3

Кабель-удлинитель
(комплект из 2 шт.)

СКБ010.41.08.000

Для одновременного подключения к 2 вводам высоковольтного объекта. Данного комплекта достаточно, если Вы работаете с такими приборами, как:

  • микроомметр МИКО-1 или МИКО-21;
  • микромилликилоомметр МИКО-2.3;
  • миллиомметр МИКО-7М(А) (МИКО-7) или МИКО-8М(А) (МИКО-8).
1
4

Провод заземления

СКБ010.41.10.000

Для заземления кабеля удлинителя на время его подъема для присоединения к вводу. 1
5 Чехол для звеньев диэлектрической штанги Для удобной транспортировки диэлектрической штанги. 1
6

Сумка

СКБ121.06.00.000

Для укладывания сопроводительной документации (руководство по эксплуатации и паспорт), захвата, кабеля-удлинителя и провода заземления. 1

Дополнительная комплектация (по заказу за отдельную плату):

Наименование, Индекс Применение Фото Количество
1

Кабель-удлинитель
(комплект из 2 шт.)

СКБ010.41.08.000

Дополнительный комплект кабелей к стандартному комплекту для одновременного подключения к 4 вводам высоковольтного объекта. Рекомендован к:

  • микромилликилоомметру МИКО-2.3;
  • миллиомметрам МИКО-7М(А) (МИКО-7), МИКО-8М(А) (МИКО-8) или МИКО-9;
  • приборам контроля устройств РПН трансформатора ПКР-2 или ПКР-2М.
1
2

Кабель-удлинитель
(комплект из 4 шт.)

СКБ010.41.08.000

Дополнительный комплект кабелей к стандартному комплекту для одновременного подключения к 6 вводам высоковольтного объекта. Рекомендован к:

  • микроомметрам МИКО-1 или МИКО-21;
  • микромилликилоомметру МИКО-2.3;
  • приборам контроля высоковольтных выключателей ПКВ/М6Н, ПКВ/М7, ПКВ/У3.1 и ПКВ/У3.0.
1
