Назначение штанги электроизолирующей универсальной 6-110 кВ с курсовым фонарем VONATEX ШЭУ-110-5-6,6 КФ:
Штанги электроизолирующие универсальные многозвенные ШЭУ-110-4-5,1КФ и ШЭУ-110-5-6,6КФ с курсовым электроизолированным фонарем VONATEX, являются основным электрозащитным средством и предназначены для выполнения различных работ в электроустановках напряжением до 110 кВ. Штанги можно использовать для работы с напряжениями выше 110 кВ при условии их испытания в соответствии с действующими Правилами применения и испытания средств защиты на данное напряжение и соблюдения размеров рукоятки и изолирующей части для данного напряжения.
Штанги электроизолирующие универсальные многозвенные применяются для выполнения следующих работ по ремонту и техническому обслуживанию действующих электроустановок и воздушных линий электропередачи (ВЛ), в том числе и с поверхности земли без подъема на высоту (опоры линий связи, ВЛС, конструкции подстанций, оборудование):
- определение отсутствия напряжения на токоведущих частях электроустановок 6-330 кВ совместно с указателями напряжения УВНК-10Б-УНТЕХ и другими указателями на соответствующие классы напряжений;
- проверка совпадения фаз включаемых линий электропередачи и электрооборудования 6–10 кВ совместно с указателем УПСФ-10-УНТЕХ и его модификациями;
- отключение и включение (довключение) разъединителей, выключателей нагрузки, рубильников, заземляющих ножей (заземлителей) 0,4-20 кВ, установленных на опорах ВЛ и конструкциях подстанций, в частности, управление предохранителями-разъединителями ПРВТ-10;
- снятие и установка патрона предохранителя-разъединителя ПРВТ-10 с целью замены заменяемого элемента с плавкой вставкой;
- замена высоковольтных предохранителей на комплектных, мачтовых и столбовых подстанциях 6-20 кВ без применения лестниц;
- установка и снятие переносных заземлений с проводов ВЛ 0,4-20 кВ и контактной сети 27,5 кВ;
- определение отсутствия напряжения на ВЛ 0,4 кВ совместно с указателем УНВЛ-0,4-УНТЕХ;
- измерение значений напряжения на ВЛ 0,4 кВ и вводах в здания совместно с указателем УНВЛ-0,4М-УНТЕХ;
- классификация, в том числе и с поверхности земли, напряжения (рабочее или наведенное) на ВЛ 0,4–20 кВ при помощи указателя высокого напряжения УВНК-10Б-УНТЕХ (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10-УНТЕХ и указателей низкого напряжения УНВЛ-0,4-УНТЕХ или УНВЛ-0,4М-УНТЕХ.
- измерение значений тока в проводах ВЛ 0,4 кВ (для равномерного распределения нагрузок по фазам и выявления безучетного потребления электроэнергии);
- измерение распределения напряжения на изоляторах гирлянд изоляторов ВЛ 35 кВ и выше совместно со специальными измерительными приборами;
- точное измерение габаритов от проводов ВЛ 0,4-20 кВ, контактной сети и ВЛС до земли и инженерных сооружений (совместно с измерительной рулеткой);
- разъединение схлестнувшихся проводов в пролетах ВЛ и ВЛС (совместно с крюками);
- обрезка веток деревьев вблизи проводов ВЛ и линий связи (совместно со специальными электроизолирующими штангами, снабженными пилами и секаторами);
- окраска участков металлоконструкций опор ВЛ и электрооборудования подстанций для обозначения фаз.
Кроме того, с помощью штанги ШЭУ-110-5-6,6 КФ могут выполняться следующие работы в электроустановках и на других объектах:
- подъем электрических светильников (прожекторов) для временного освещения рабочих мест и оборудования;
- закрепление на конструкциях страховочных устройств для безопасного подъема на высоту;
- очистка крыш и карнизов зданий и сооружений от снега и льда (сосулек и т. п.);
- подъем и установка элементов раскрепления стоек опор ВЛ и связи;
- подъем проводов ВЛ без снятия напряжения для пропуска негабаритных грузов;
- присоединение измерительных проводов приборов к проводам линий электропередачи, шлейфам подстанций, трансформаторам и другому электрооборудованию без подъема на высоту совместно с электроизолирующей штангой ШПИ;
- применение (совместно с блочно-канатным подъемным устройством БКПУ) для подъема грузов на опору ВЛ при проведении ремонтно-эксплуатационных и других видов работ;
- установка устройства страховочного универсального УСУТ на высоту до 9 м;
- установка раскрепляющего устройства АРКАНТЕХ для опор ВЛ;
- установка устройства безопасности для валки или удерживания угрожающих деревьев УВУД.

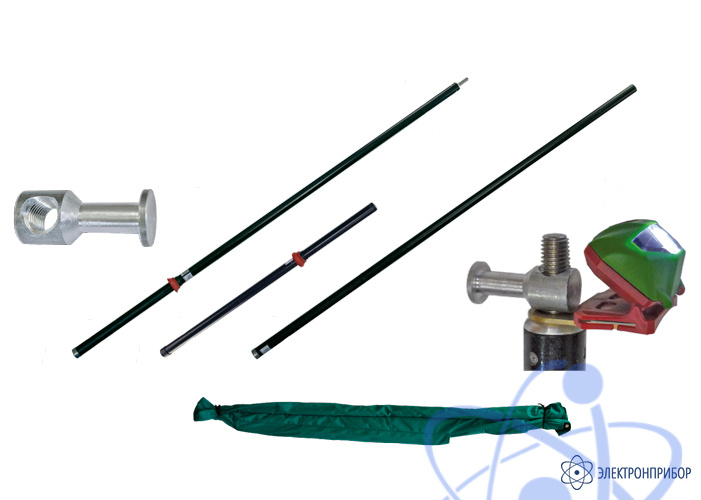

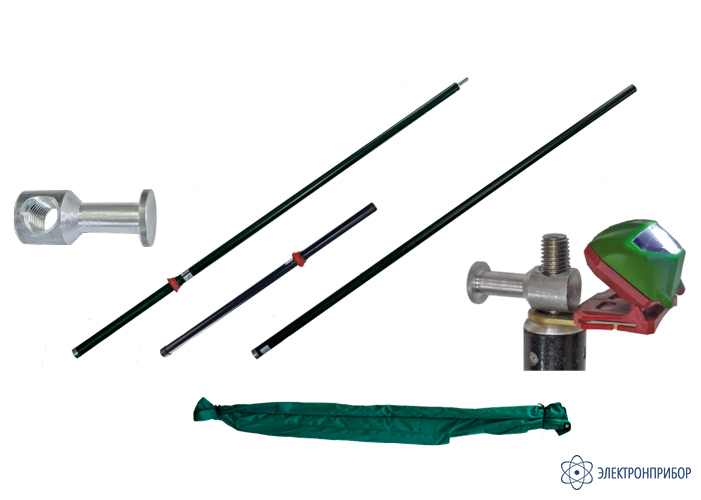

1 - штанга электроизолирующая 6–35 кВ;
2 - штанга-насадка на 110 кВ;
3 - штанга-удлинитель;
4 - насадка для оперативных переключений (материал — дюралюминий);
5 - курсовой электроизолированный ударопрочный фонарь VONATEX с неизолированным держателем;
6 - чехол для упаковки штанги
