Назначение штанги для переноса потенциала для ВЛ 35–110 кВ ШПП-220-330:
Штанги для переноса потенциала ШПП предназначены для переноса потенциала провода на корзину подъемного механизма, корпус переносного трапа для ВЛ, монтерскую кабину или комплект индивидуальный экранирующий при приближении к токоведущим частям ВЛ и ОРУ.

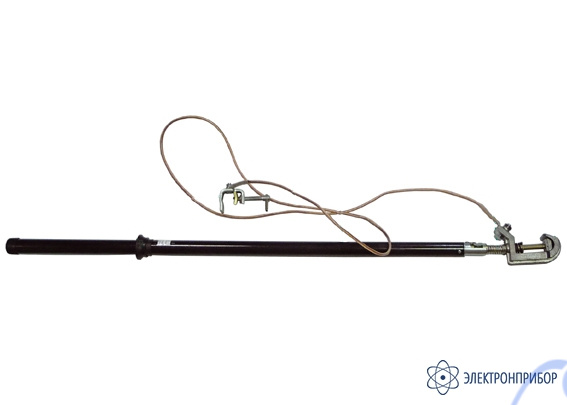

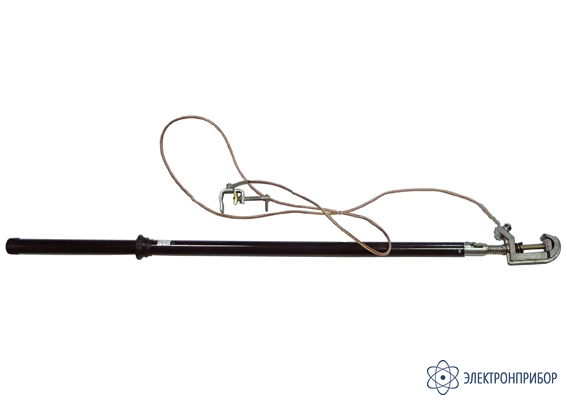

Рис. 1. Штанга для переноса потенциала для ВЛ ШПП
Штанга для переноса потенциала ШПП-220-330 содержит винтовой зажим 1 для установки на провода ВЛ, несъемную изолирующую штангу 2, присоединенную к винтовому зажиму через карданный механизм 3, заземляющий многожильный медный провод в изоляционной оболочке 4 и струбцину 5 для присоединения к корзине подъемного механизма, корпусу переносного трапа для ВЛ.
Струбцина штанги для переноса потенциала для ВЛ 220–330 кВ ШПП-220-330 снабжена электроизолирующей штангой-рукояткой. Провод выполнен в прозрачной морозостойкой изоляции из полиуретана. На изоляции нанесена маркировка сечения провода, допустимой температуры эксплуатации и наименование изготовителя штанги. Для обеспечения высокой устойчивости к излому и высокой гибкости многожильный медный заземляющий провод сечением 10 мм2 выполнен с жилами диаметром не более 0,2 мм.
Концы провода запрессованы в медные луженые кабельные наконечники и соединены с зажимом и струбциной болтовым соединением с резьбой не менее 8 мм и пружинной шайбой.
На место соединения провода с кабельным наконечником надеты две прозрачные термоусаживаемые трубки. При необходимости присоединения к экранирующему костюму (монтерской кабине) соответствующий кабельный наконечник может быть отсоединен от струбцины.
Изолирующая штанга винтового зажима и изолирующая штанга-рукоятка струбцины снабжены ограничительным кольцом 6, отделяющим изолирующую часть от рукоятки. Торцы изолирующей штанги и штанги-рукоятки надежно закрыты для предотвращения попадания внутрь штанги влаги и загрязнений.
Крепление изолирующей части изолирующей штанги и штанги-рукоятки к металлическим деталям выполнено винтами не менее, чем в трех местах. Диаметр резьбы ходового винта струбцины и винтового зажима — 12 мм.
Длина резьбы в отверстии для ходового винта не менее 80% от диаметра резьбы винта.
В состав комплекта поставки штанги для переноса потенциала входят чехол и руководство по эксплуатации штанги.
