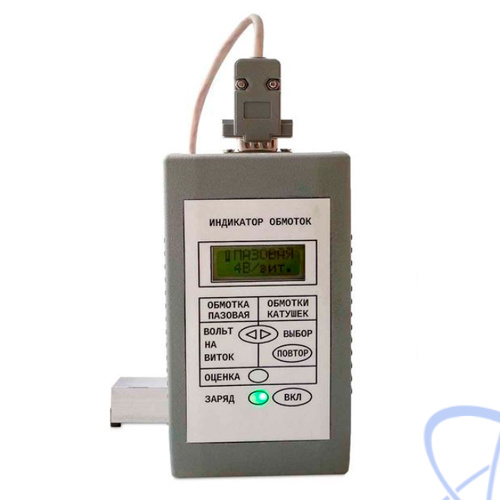

ИТОМ — тестер обмоток электрических машин

Распечатать Сохранить в PDF Артикул: 49270

Производитель:
Прочие

Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Описание тестера обмоток электрических машин ИТОМ:

Интегральный тестер обмоток электрических машин ИТОМ предназначен для комплексной проверки состояния изоляции и наличия короткого замыкания в обмотках электрических машин с напряжением до 1000 В.

С помощью прибора ИТОМ осуществляется проверка как однофазных, так и трехфазных обмоток электрических машин.

Тестер позволяет проверять на наличие замкнутых витков обмотки статоров и роторов уложенных в пазы или на катушках. Тестер имеет встроенный мегаомметр с напряжением измерения 500 и 1000 В.

Тестер комплектуется малым и большим пробником проверки пазовых обмоток на короткозамкнутые витки для электрических машин с различными размерами статора и ротора.

Прибор имеет память для облегчения проверки многокатушечных обмоток.

Тестер имеет цифровую, световую и звуковую индикацию режимов работы и результатов проверки.

Технические характеристики тестера обмоток электрических машин ИТОМ:

Параметр	Значение
Режим мегаомметра
Диапазоны измерений омического сопротивления с автоматическим их выбором	от 10 кОм до 1 МОм с разрешением 10 кОм; от 1 МОм до 100 МОм с разрешением 100 кОм; от 100 МОм до 1000 МОм с разрешением 1 МОм
Напряжение выбирается вручную и составляет	1000 ± 50 В; 500 ± 50 В
Внутреннее сопротивление измерительной цепи	1200 кОм
Режим проверки пазовых обмоток на наличие короткозамкнутых витков
Генерация зондирующих импульсов напряжения	1, 2, 4 В/виток для малого пробника; 4, 8, 16 В/виток для большого пробника
Регистрация сигнала магнитного поля от зонда	да
Определение наличия короткозамкнутого витка в пазу	по превышению регистрируемого импульса заданного уровня
Уровень порога импульса сигнала устанавливается прибором	автоматически для каждого датчика и каждого значения зондирующего напряжения
Режим проверки катушечных обмоток
Наличие короткозамкнутых витков для каждой катушки измеряется относительным числовым параметром	параметр катушки является числом в диапазоне от 0 (короткое замыкание) до 30000 (холостой ход); это число пропорционально времени достижения тока намагничивания в катушке порога 0,4 А (не более) при подаче напряжения 90 ± 5 В; при замыкании хотя бы одного витка в катушке это время уменьшается не менее чем на 10%, что определяется прибором как неисправность
Режимы работы прибора	ручной режим непрерывных измерений; режим сравнения
Память	на 20 замеров для проведения серии измерений одинаковых катушек обмоток
Общие характеристики
Питание прибора	встроенный литиевый аккумулятор; зарядка аккумулятора обеспечивает не менее 3 часов непрерывной работы в режиме измерения; зарядка осуществляется от USB-порта или от сети 220 В через адаптер питания
Габаритные размеры прибора	170 х 40 х 50 мм
Общий вес прибора, не более	0,5 кг
Условия эксплуатации	при температуре воздуха от 0 до +50°С

№	Наименование	Количество
1	Тестер ИТОМ	1
2	Пробник пазовых обмоток малый (маркировка «ПАЗ»)	1
3	Пробник пазовых обмоток большой(маркировка «ПАЗ»)	1
4	Кабель измерительный мегаомметра (маркировка «МОм»)	1
5	Кабель измерительный катушечных обмоток (маркировка «КАТ»)	1
6	Адаптер питания ROBITON USB1000 (5 В, 1000 мА,220B) для заряда аккумулятора прибора от сети	1
7	Шнур компьютерный (штекер USB - A / штекер mini USB A 5P(M)) для заряда от сети или USB-порта	1
8	Паспорт	1
9	Руководство по эксплуатации	1
