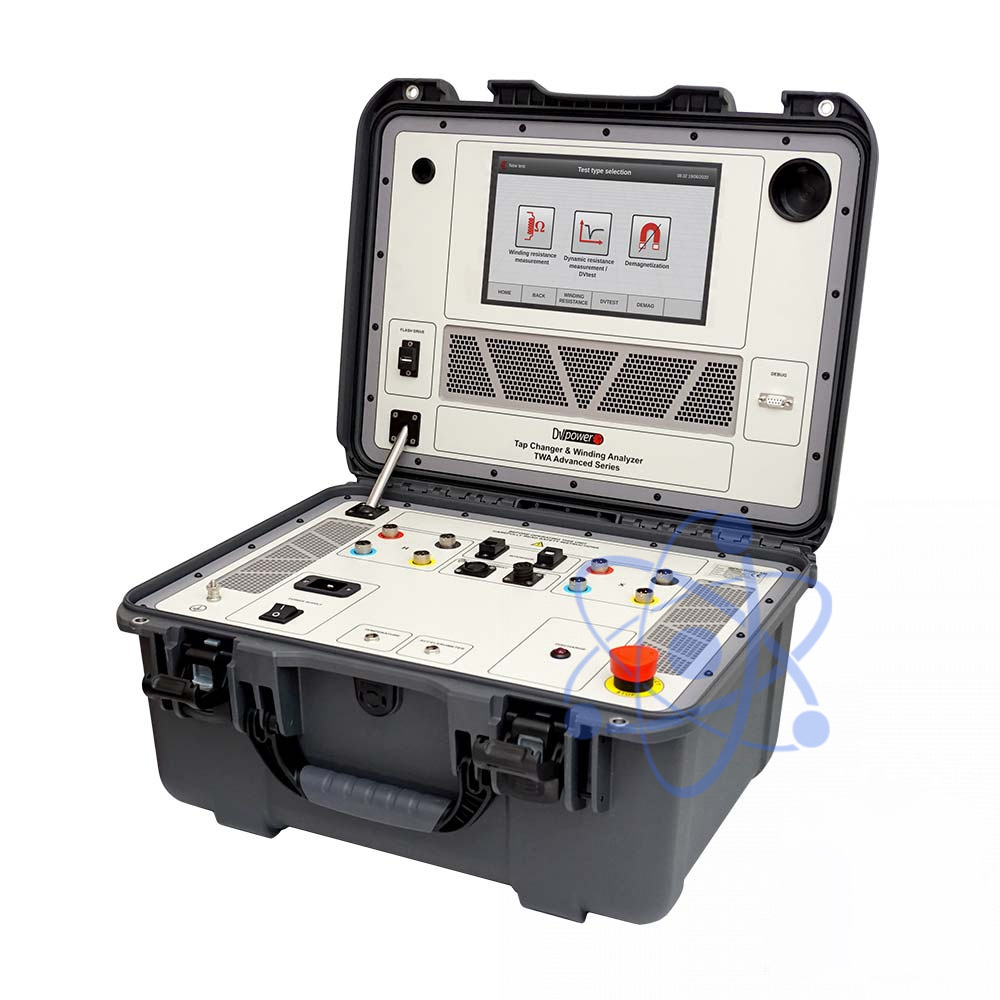

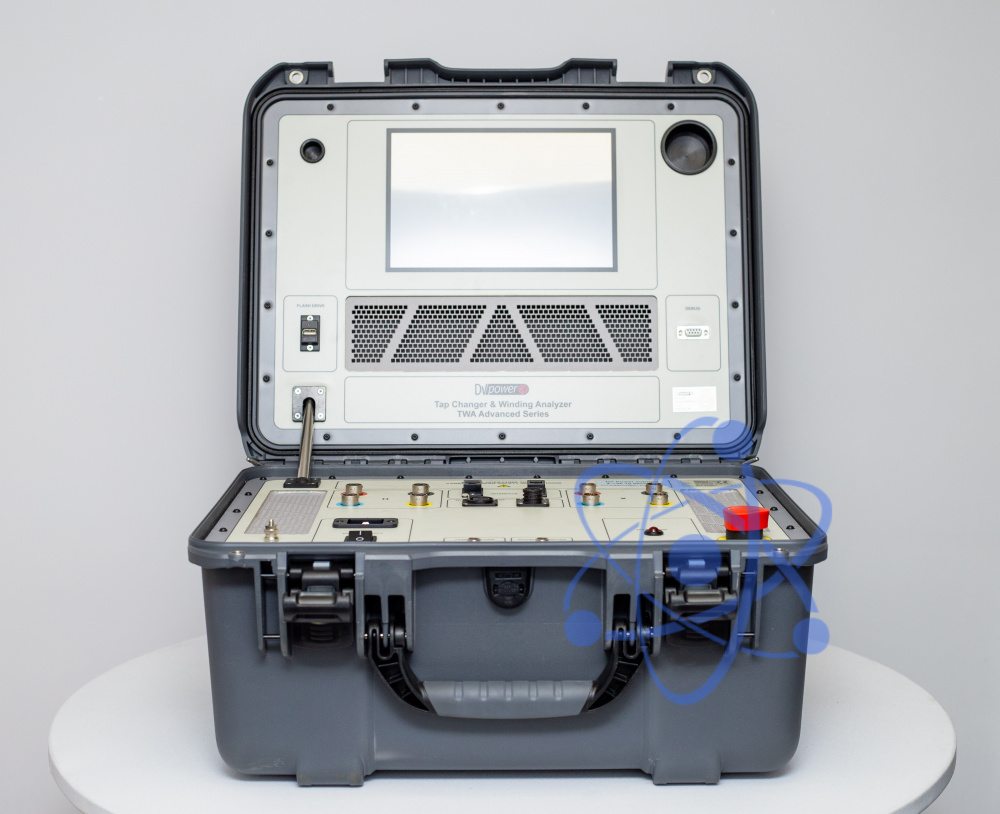

TWA500 — Анализатор устройств РПН и обмоток

Характеристика

TWA400

TWA500

Сила измерительного тока

5 мА – 40 А

Выходное напряжение

До 55 В

Диапазон измерения сопротивления

0,1 мкОм – 10 кОм

Погрешность измерения сопротивления

±(0,1 % показаний + 0,1% диапазона)

Разрешение измеренного сопротивления

0,1 мкОм на диапазоне - 0,1 мкОм – 999,9 мкОм;

1 мкОм на диапазоне – 1,000 мОм – 9,999 мОм;

10 мкОм на диапазоне – 10,00 мОм – 99,99 мОм;

0,1 мОм на диапазоне - 100,0 мОм – 999,9 мОм;

1 мОм на диапазоне – 1,000 Ом – 9,999 Ом;

10 мОм на диапазоне – 10,00 Ом – 99,99 Ом;

0,1 Ом на диапазоне - 100,0 Ом – 999,9 Ом;

1 Ом на диапазоне - 1000 Ом – 9999 Ом

Функция измерения динамического сопротивления устройств РПН

График разрешением 0,1 мс. Автоматические обнаружение обрывов цепи. Измерение пульсаций тока. Измерение времени полного переключения и его стадий с помощью ПО DV-TR

Канал измерения переменного тока

Разрешение – 0,1 мс, разрядность 16 бит

Дисплей

7’’ графический сенсорный

10,1’’ графический сенсорный

Интерфейс

USB, Ethernet

Диапазон измерения силы тока с помощью токовых клещей

30/300 А с разрешением 50/100 мА DC и AC с полосой пропускания 20 кГц

Погрешность измерения силы тока с помощью токовых клещей

± 1% показаний

Диапазон измерения температуры

-50 °С - +180 °С

Термопринтер (опционально)

Ширина ленты 58 мм

Не доступно

Канал измерения вибрации

Акселерометр ICP ± 100 мВ/g, ±50g

Габариты

543 х 218 х 419 мм

505 х 257 х 409 мм

Масса

15 кг

15,9 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц

Предельная потребляемая мощность

1500 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power

TWA500

№

Артикул

Описание

Количество

1

TWA500X-N-01

Анализатор устройств РПН и обмоток TWA500

1 шт.

2

Транспортировочный кейс

1 шт.

3

CABLE-CAS-03

Пластиковый кейс для кабелей – крупный

1 шт.

4

CACL-0300-06

Токовые клещи 30/300 А, питаемые от прибора с кабелем 5 м

1 комплект

5

HC-10-4FMCWC

Комплект измерительных кабелей выходов H 4 х 10 м с зажимами ТТА

1 комплект

6

XC-10-4FFCWC

Комплект измерительных кабелей выходов X 4 х 10 м с зажимами ТТА

1 комплект

7

Кабель USB

1 шт.

8

Кабель заземления

1 шт.

9

Комплект кабелей управления переключателем отводов 5 м

1 комплект

10

Кабель Ethernet

1 шт.

11

MPC16A-EU-00

Кабель сетевого питания EU 16 A

1 шт.

12

Руководство по эксплуатации

1 шт.

13

USB с программным обеспечением

1 шт.
