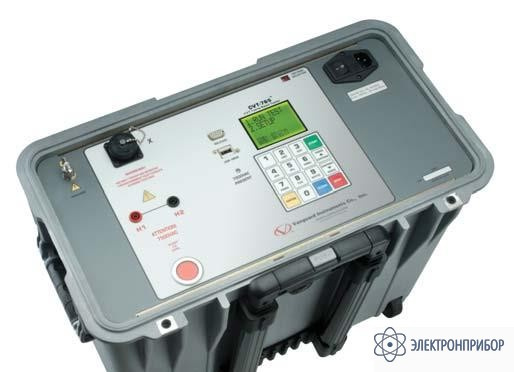

Назначение однофазного, высокоточного, автоматического измерителя коэффициента трансформации ATRT-01-7500:
Однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 специально разработан для метрологической проверки силовых трансформаторов (ТС), трансформаторов напряжения (ТН), емкостных трансформаторов напряжения, регуляторов напряжения. Незаменим для поверки измерительных трансформаторов коммерческого учета, релейных защит в режиме, максимально приближенном к параметрам рабочего напряжения ( порядка 6кВ относительно земли для 10кВ линии).
Используя источник переменного напряжения 7,5кВ однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 позволят точно (класс точности 0,1%) измерять коэффициент трансформации емкостных трансформаторов напряжения до 765кВ.
Особенности однофазного, высокоточного, автоматического измерителя коэффициента трансформации ATRT-01-7500:
- Измерения коэффициента трансформации в диапазоне от 75 до 15,000
- Тестирование происходит благодаря возбуждению первичной обмотки и снятия результатов испытания со вторичной. Прибор имеет источник напряжения возбуждения 7500В, что позволяет даже при больших коэффициентах трансформации получить реальное для измерения на вторичной обмотке напряжение и соответственно точно определить коэффициент трансформации даже для трансформаторов до 765кВ
- Проверка непрерывности цепи позволяет определить наличие или обрыв (высокое сопротивление) соединения между выводами обмоток трансформатора
- Одновременное отображение на экране коэффициента трансформации, полярности и величины тока возбуждения, угол сдвига фаз с высоким разрешением. Отображает отклонение измеренных параметров, от указанных производителем на шильде трансформатора
- Микропроцессорное управление
- Простота подключения и подготовки к работе: не требуется калибровка и балансировка
- Долговечный, ударопрочный, герметичный
Схема подключения
Однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 имеет встроенный высоковольтный источник переменного напряжения до 7500В и не требует ничего дополнительно для работы и проведения измерения.
Измерение 3-х фазных трансформаторов.
Однофазный, высокоточный, автоматический измеритель коэффициента трансформации ATRT-01-7500 также имеет режим тестирования 3-х фазных трансформаторов пофазно. При этом прибор подсказывает пользователю корректную информацию по подключению проводов по каждой фазе.
ATRT-01-7500 является переносным цифровым измерителем коэффициента трансформации, предназначенным для тестирования на месте силовых трансформаторов, трансформаторов тока и напряжения. Будучи подсоединенным к предварительно отключенному трансформатору, прибор с высокой точностью измерит отношение числа витков в первичной обмотке ко вторичной и одновременно отобразит полярность и величину тока возбуждения.
Прибор ATRT-01-7500 является полностью автоматическим прибором, использующим метод измерения, совместимый со стандартами ANSI/IEEE . Нет необходимости в калибровке, а также не требуется переключения диапазонов, манипуляции с органами управления и исключена процедура балансировки. В процессе каждого измерения прибор самокалибруется, производит проверку целости измерительных цепей, выявляет наличие короткого замыкания (значительное увеличение тока возбуждения), а также неверное подключение измерительных проводов и обратную полярность включения. При отсутствии каких-либо неполадок, на экране будет отображен измеренный коэффициент трансформации.
Програмное обеспечение, поставляемое в комплекте с прибором позволяет удаленно управлять данным прибором напрямую с ПК. Результаты измерения могут быть сохранены в программе, а также переведены в форматы PDF, EXCEL, или XML.
