Свип-анализ частотных характеристик (SFRA) является методом для оценки механической целостности магнитопровода, обмоток и зажимных структур внутри силового трансформатора. Тест проводится за счёт измерения электрической передаточной функции в широком диапазоне частот.

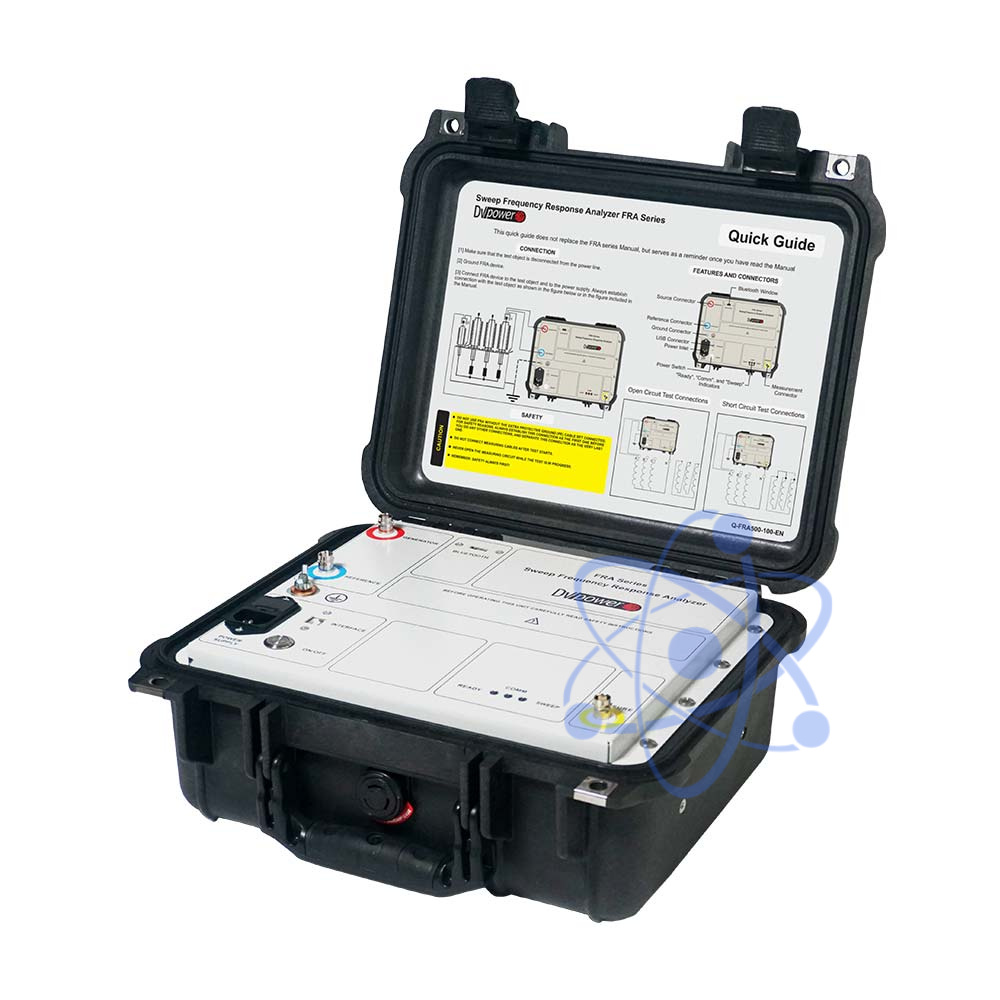

FRA500 подает синусоидальный сигнал с постоянной амплитудой и переменной частотой (выбирается пользователем от 0,2 Вп-п до 24 Вп-п и частота от 0,1 Гц до 25 МГц) на одну из сторон обмотки трансформатора. Эти значения амплитуды и угла фазы опорного (выходного) сигнала потом сравниваются с соответствующими значениям измеренного сигнала (со второй стороны обмотки). Отношение величины измеренного сигнала и опорного сигнала отображается графически в дБ по всей полосе частот.
Напряжение отклика снимается через импеданс 50 Ом. Любой коаксиальный кабель, подключенный между вводом объекта испытания и измерительным прибором, должен иметь совпадающий импеданс. Для точного измерения относительного напряжения технические характеристики опорного и ответного канала измерительного прибора и любых измерительных кабелей должны быть идентичны.
Механические или электрические изменения трансформатора обнаруживаются сравнением их частотного отклика. Данное сравнение можно использовать для обнаружения проблем в силовых трансформаторах, таких как:
-
Межвитковые замыкания или обрывы обмоток;
-
Смещение или деформация обмоток;
-
Сдвиг магнитопровода;
-
Проблемы соединений обмоток;
-
Сломанные зажимные конструкции.
Типичное время свипирования с частотой от 20 Гц до 2 МГц с использованием FRA500 менее чем 20 секунд. В дополнение, есть режим «Быстрого Свипирования», который позволяет пользователю убедиться в целостности соединения кабеля и заземления за 10 секунд.
В состав каждого FRA500 входит ПО анализа частотной характеристики развертки (DV FRA) на основе Windows, которое можно использовать для проведения испытаний и захвата данных. ПО может графически сравнивать результаты испытаний в качестве графика функции отношения сигналов от частоты, синфазности сигналов от частоты или выводить оба графика одновременно. ПО также предоставляет аналитический инструмент, который может высчитывать коэффициенты парной корреляции согласно стандарту IEEE C57.149 – 2012 or DL/T 911-2004.
ПО DV FRA может напрямую импортировать и воспроизводить записи тестов SFRA от Doble, Megger и Omicron, позволяя пользователю сравнивать записи тестов FRA500 с другими приборами на рынке.
Для устранения необходимости использования длинных кабелей FRA500 может опционально питаться от аккумулятора и имеет функцию связи Bluetooth.
