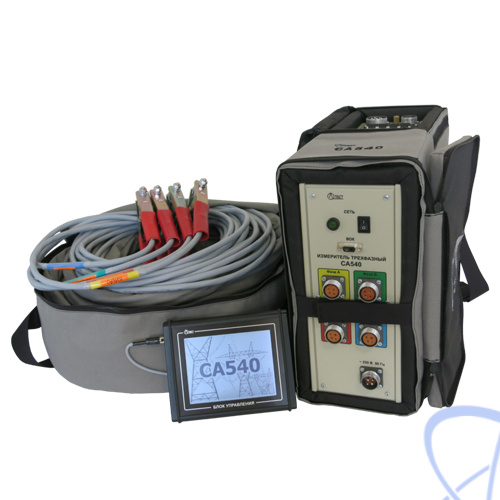

Назначение измерителя трехфазного СА540:
Измеритель трехфазный СА540 предназначен для измерения характеристик трехфазных и однофазных силовых трансформаторов при проведении низковольтных испытаний. А также для измерения:
- потерь холостого хода при пониженном напряжении, сопротивления короткого замыкания и коэффициента трансформации при проведении низковольтных испытаний силовых и измерительных трансформаторов;
- потерь холостого хода на номинальном напряжении однофазных и трехфазных силовых трансформаторов классом напряжения 0,4 кВ и 0,23 кВ на низкой стороне;
- напряжения, силы тока и фазового сдвига в однофазных и трехфазных, трехпроводных и четырехпроводных цепях переменного тока на частоте 50 Гц при равномерной и неравномерной нагрузке фаз.
Область и условия применения измерителя трехфазного СА540:
Область применения измерителя СА540 – предприятия и организации, осуществляющие контроль состояния элементов трансформаторов при их разработке, производстве и эксплуатации. Измеритель может эксплуатироваться в производственных цехах, стационарных и передвижных лабораториях. Для управления измерителем в комплект поставки может быть включен блок управления или персональный компьютер со специальным программным обеспечением. Персональный компьютер должен всегда эксплуатироваться в нормальных условиях применения.
Особенности измерителя трехфазного СА540:
- Измерение силы тока и потерь холостого хода при пониженном напряжении;
- Измерение силы тока и потерь холостого хода при номинальном напряжении для трансформаторов класса напряжения 0,4 кВ и 0,23 кВ на низкой стороне;
- Измерение сопротивления короткого замыкания;
- Измерение коэффициента трансформации и угла сдвига фаз между напряжениями;
- Определение группы соединения обмоток;
- Автоматическая коммутация подключенных обмоток;
- Длина измерительных кабелей 25 м;
- Блок управления с сенсорным дисплеем 6";
- Сохранение результатов измерений в памяти блока управления;
- Возможность эксплуатации в стационарных и передвижных лабораториях.
