СЭИТ-4М-К540 — измеритель параметров силовых трансформаторов

СЭИТ-4М-К540 — измеритель параметров силовых трансформаторов

СЭИТ-4М-К540 — измеритель параметров силовых трансформаторов


Производитель:
Челэнергоприбор
Межповерочный интервал:
60 мес.
Реестр ГСИ РК:
до 19.08.2024 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена с НДС: 2 584 140 тг.


Назначение измерителя параметров силовых трансформаторов СЭИТ-4М-К540:

Прибор СЭИТ-4М-К540 предназначен для проведения электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.

Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 оптимально подойдет для технического обслуживания, ремонта и наладки в полевых условиях, так как помещен в ударопрочный пластиковый кейс со степенью защиты IP67 / IP40.

Управление измерителем СЭИТ-4М-К540 осуществляется по интерфейсу Bluetooth при помощи ноутбука, входящего в комплект поставки. Программное обеспечение, установленное на ноутбуке, позволяет проводить измерения, сохранять их результаты и формировать протоколы испытаний трансформатора.

Функции измерителя параметров силовых трансформаторов СЭИТ-4М-К540:

  • Проведение электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88

Возможности измерителя параметров силовых трансформаторов СЭИТ-4М-К540:

  • Измерение потерь и тока ХХ;
  • Измерение потерь и напряжения КЗ;
  • Определение коэффициента трансформации и группы соединения обмоток;
  • Измерение сопротивления обмоток постоянному току;
  • Формирование протокола испытаний

Технические характеристики измерителя параметров силовых трансформаторов СЭИТ-4М-К540:

Параметр Значение
Диапазоны измерений по току, А* 1; 10
Диапазоны измерений по напряжению, В 20; 100; 400; 700**
Диапазоны измерений сопротивления, Ом 0,01; 0,2; 2; 20; 200
Диапазон измерения частоты, Гц 45 - 55
Пределы допускаемой основной приведенной погрешности измерения тока, % ±0,2
Пределы допускаемой основной приведенной погрешности измерения напряжения, % ±0,2
Пределы допускаемой основной приведенной погрешности измерения мощности, % ±0,2
Пределы допускаемой основной приведенной погрешности измерения сопротивления, % ±0,5
Пределы допускаемой основной погрешности измерения частоты, Гц ±0,05
Габаритные размеры, мм, не более 360 х 300 х 165
Масса без измерительных проводов, не более 7,5 кг
Питание от сети переменного тока (220 ± 22) В

*При использовании блока трансформаторов тока ЧЭП3905, который приобретается отдельно, диапазон измерений по току может быть расширен до 60 А
** На пределе 700 В погрешность не нормируется

Наименование Количество
1 Измерительно-вычислительный блок 1
2 Комплект измерительных проводов с зажимами типа "крокодил" с шириной схвата до 55 мм и одним общим разъемом 1

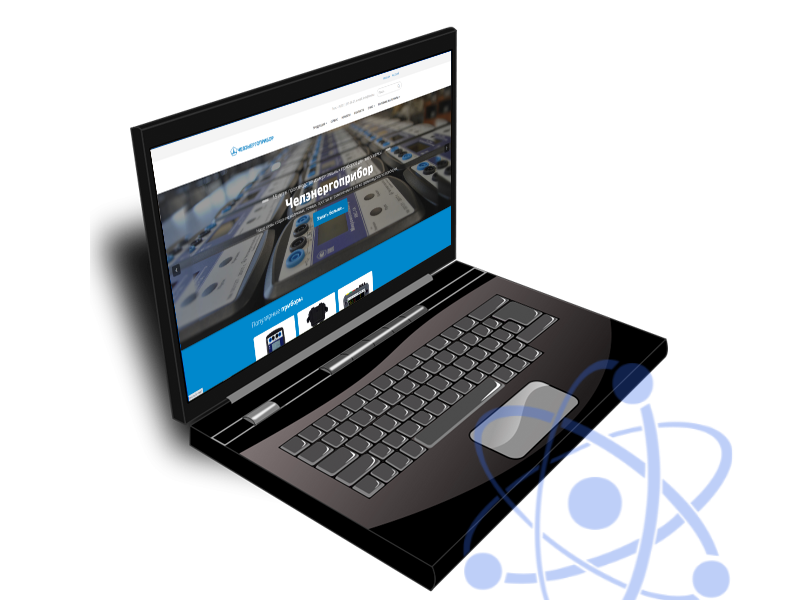

3 Ноутбук для управления ИВБ 1
4 Сетевой провод питания 1
5 Компакт-диск с ПО 1
6 Руководство по эксплуатации 1
7 Паспорт 1
