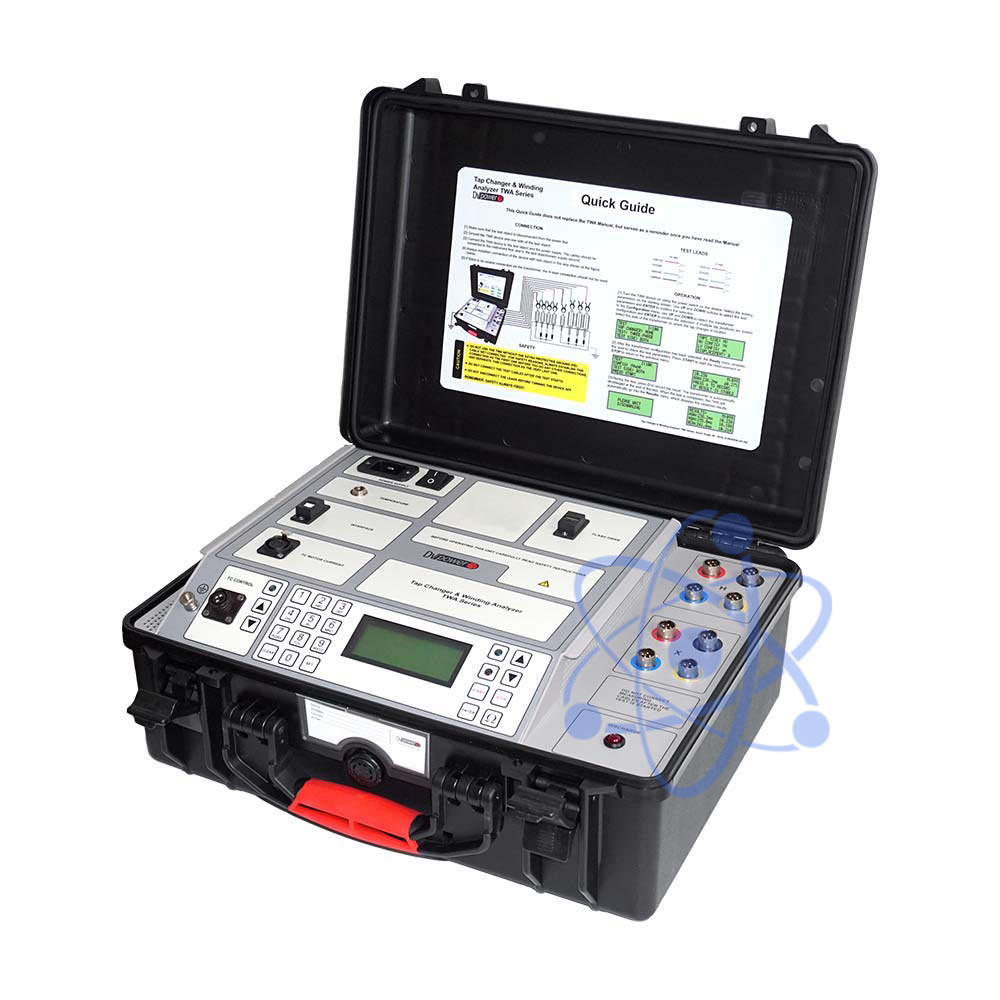

TWA Standard — Трехфазный омметр обмоток

TWA Standard — Трехфазный омметр обмоток


Производитель:
DV Power
Реестр ГСИ РК:
до 22.02.2028 г.

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.ru Есть технический вопрос - задавайте по e-mail: spv@1ep.ru

Под заказ

Цена по запросу


Стандартная серия TWA представляет одни из самых технически продвинутых приборов на рынке. Обе модели серии способны измерять шесть обмоток трансформатора за одно подключение, а также осуществлять автоматическое трехфазное размагничивание. Встроенный модуль управления приводом РПН позволяет проводить автоматизированные испытания, когда прибор управляет устройством РПН. без вмешательства оператора и записывает результаты сопротивлений обмоток, основываясь на предустановленном критерии стабилизации. Данная опция значительно упрощает работу персонала.

Обе модели серии способны выдавать измерительную силу тока от 5 мА до 30 А для измерения сопротивления обмоток. TWA40D имеет специальный режим для проверки синхронности устройств РПН с одновременным испытанием трех фаз, с предельным измерительным током до 40 А.

TWA40D имеет дополнительное преимущество, когда дело касается безразборного анализа устройств РПН. Методика DVtest позволяет проверять подвижные контакты устройства РПН во время переключения, измеряя время переключения, обнаруживая обрывы цепи и прочие неисправности. Тест выполняется с разрешением в 0,1 мс, одновременно измеряя силу тока привода РПН, что помогает обнаруживать как неполадки привода, так и механические неисправности. Для испытания переключающих устройств, подключенных через последовательный встроенный трансформатор, используется специальный алгоритм. DVtest может проводится как на одной фазе, так и на трех фазах одновременно. Также может использоваться как дополнительное испытание одновременно с измерением сопротивления обмоток во всех положениях устройства РПН.

Также дополнительное преимущество TWA40D – возможность одновременного измерения сопротивления обмоток всех трех фаз трансформатора, подключенных по схеме YN. Это значительно ускоряет время испытания, например, позволяет оператору провести 33 измерения вместо 99 на устройстве РПН с 33 положениями.

Измерительные кабели для TWA взаимозаменяемы с измерителями коэффициента трансформации TRT, что означает, что оба набора испытаний могут быть проведены одним подключением измерительных кабелей к вводам трансформатора.



Характеристика

TWA25A

TWA40D

Сила измерительного тока

5 мА – 30 А

5 мА – 40 А

Выходное напряжение

До 55 В

Диапазон измерения сопротивления

0,1 мкОм – 10 кОм

Погрешность измерения сопротивления

±(0,1 % показаний + 0,1% диапазона)

Разрешение измеренного сопротивления

0,1 мкОм на диапазоне - 0,1 мкОм – 999,9 мкОм;

1 мкОм на диапазоне – 1,000 мОм – 9,999 мОм;

10 мкОм на диапазоне – 10,00 мОм – 99,99 мОм;

0,1 мОм на диапазоне - 100,0 мОм – 999,9 мОм;

1 мОм на диапазоне – 1,000 Ом – 9,999 Ом;

10 мОм на диапазоне – 10,00 Ом – 99,99 Ом;

0,1 Ом на диапазоне - 100,0 Ом – 999,9 Ом;

1 Ом на диапазоне - 1000 Ом – 9999 Ом

Функция измерения динамического сопротивления устройств РПН

График разрешением 4 мс. Автоматические обнаружение обрывов цепи. Измерение пульсаций тока. Измерение времени полного переключения и его стадий с помощью ПО DV-TR

График разрешением 0,1 мс. Автоматические обнаружение обрывов цепи. Измерение пульсаций тока. Измерение времени полного переключения и его стадий с помощью ПО DV-TR

Канал измерения переменного тока

нет

Разрешение – 0,1 мс, разрядность 16 бит

Память

1000 измерений, USB карта памяти для расширения

Интерфейс

USB, RS232 (опционально)

Диапазон измерения силы тока с помощью токовых клещей

нет

30/300 А с разрешением 50/100 мА DC и AC с полосой пропускания 20 кГц

Погрешность измерения силы тока с помощью токовых клещей

± 1% показаний

Диапазон измерения температуры

-50 °С - +180 °С

Габариты

480 х 197 х 395 мм

Масса

12,8 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц

Предельная потребляемая мощность

1500 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power



Базовая комплектация

Наименование

Количество

1

Трехфазный омметр обмоток

1 шт.

2

ПО DV-TR с кабелем USB

1 комплект

3

Сетевой кабель

1 шт.

4

Кабель заземления

1 шт.

5

Транспортировочный кейс

1 шт.

6

Кабель управления приводом РПН 5 м

1 шт.



Стандартные принадлежности

Наименование

Количество

1

Измерительный кабель высокой стороны 10 м, с зажимами TTA

4 шт.

2

Измерительный кабель низкой стороны 10 м, с зажимами ТТА

4 шт.

3

Токовые клещи 30/300 А, питаемые от прибора с адаптером 5 м (для TWA40D)

1 шт.

4

Пластиковый кейс для кабелей

1 шт.



Дополнительные принадлежности

Наименование

Количество

1

Измерительный кабель высокой стороны 5 м, с зажимами TTA

4 шт.

2

Измерительный кабель низкой стороны 5 м, с зажимами ТТА

4 шт.

3

Измерительный кабель высокой стороны 10 м, с зажимами TTA

4 шт.

4

Измерительный кабель низкой стороны 10 м, с зажимами ТТА

4 шт.

5

Измерительный кабель высокой стороны 15 м, с зажимами TTA

4 шт.

6

Измерительный кабель низкой стороны 15 м, с зажимами ТТА

4 шт.

7

Измерительный кабель высокой стороны 20 м, с зажимами TTA

4 шт.

8

Измерительный кабель низкой стороны 20 м, с зажимами ТТА

4 шт.

9

Удлинитель кабеля высокой стороны 5 м

4 шт.

10

Удлинитель кабеля низкой стороны 5 м

4 шт.

11

Удлинитель кабеля высокой стороны 10 м

4 шт.

12

Удлинитель кабеля низкой стороны 10 м

4 шт.

13

Удлинитель кабеля высокой стороны 15 м

4 шт.

14

Удлинитель кабеля низкой стороны 15 м

4 шт.

15

Датчик температуры 50 мм, с кабелем 5 м

1 шт.

16

Датчик температуры 50 мм, с кабелем 10 м

1 шт.

17

Датчик температуры 50 мм, с кабелем 15 м

1 шт.

18

Датчик температуры 50 мм, с кабелем 20 м

1 шт.

19

Тестовый шунт 1 мОм (150 А / 150 мВ)

1 шт.

20

Транспортировочный кейс

1 шт.

21

Транспортировочный кейс на колесах

1 шт.

22

Пластиковый кейс для кабелей – малый

1 шт.

23

Пластиковый кейс для кабелей – средний

1 шт.

24

Пластиковый кейс для кабелей на колесах – средний

1 шт.

25

Пластиковый кейс для кабелей– крупный

1 шт.

26

Пластиковый кейс для кабелей на колесах– крупный

1 шт.

27

Модуль связи Bluetooth

1 шт.

28

Распределительная коробка с заземлением TWA-TRT

1 шт.

29

Соединительный кабель для распределительной коробки и высокой стороны 0,8 м

4 шт.

30

Соединительный кабель для распределительной коробки и низкой стороны 0,8 м

4 шт.
