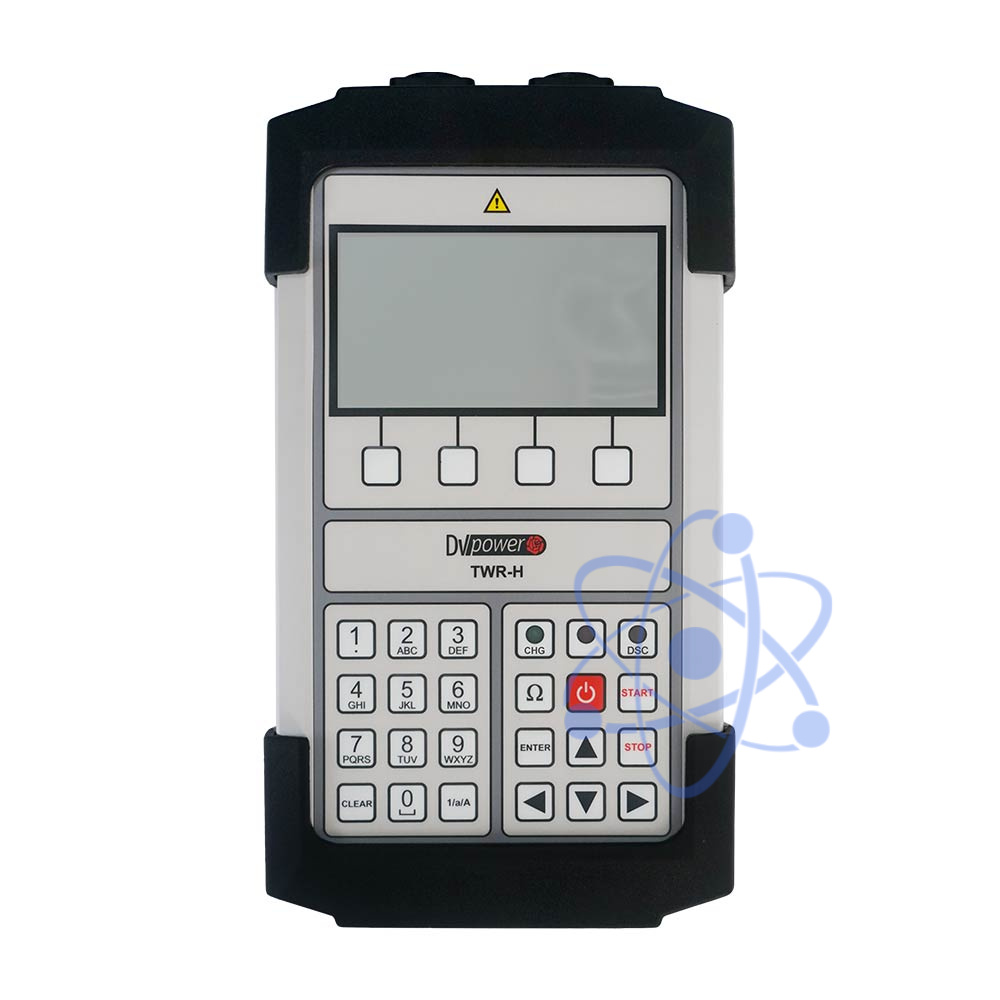

TWR-H — Портативный измеритель сопротивления обмоток и коэффициента трансформации

TWR-H — Портативный измеритель сопротивления обмоток и коэффициента трансформации


Производитель:
DV Power
Реестр ГСИ РК:
до 22.02.2028 г.

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.ru Есть технический вопрос - задавайте по e-mail: spv@1ep.ru

Есть в наличии

Цена с НДС: 6 100 000 тг. 4 880 000 тг.


Портативное устройство TWR-H является однофазным прибором, разработанным для измерения сопротивления обмоток и коэффициента трансформации.

Прибор имеет два выхода постоянного тока для измерения сопротивления обмоток трансформаторов. Первый выход постоянного тока способен выдавать до 2 А DC и используется для подачи тока к обмоткам стороны высокого напряжения трансформатора. Второй источник постоянного тока может выдавать до 10 А DC и используется для измерения сопротивления обмотки стороны низкого напряжения трансформатора. Это особенно полезно при измерении сопротивления обмоток распределяющих трансформаторов. Данные трансформаторы имеют высокий коэффициент трансформации, что означает большую разницу между сопротивлениями обмоток сторон высокого и низкого напряжения. После измерения сопротивления обмоток, также возможно размагнитить магнитопровод трансформатора. Процесс размагничивания полностью автоматический и безопасный.

Совместно с измерением коэффициента трансформации, прибор также измеряет токи возбуждения и фазовый сдвиг. Это позволяет обнаруживать дефекты магнитопровода или обмоток, которые не видно только из результатов коэффициента трансформации. Прибор может выдавать испытательное напряжение до 40 В AC для данного теста, но также способен выдавать и очень низкое напряжение в 1 В AC, которое необходимо для проверки коэффициента трансформации большинства трансформаторов тока.

TWR-H питается от встроенного Li-Ion аккумулятора. Полного заряда батареи хватает для совершения до 100 испытаний.



Характеристика

TWR-H

Сила измерительного тока первого канала

5 мА; 10 мА; 50 мА; 100 мА; 500 мА; 1 А; 2 А

Сила измерительного тока второго канала

500 мА; 1 А; 2 А; 5 А; 10 А

Выходное напряжение переменного тока

1 В; 10 В; 40 В

Диапазоны измерения сопротивления

1 мкОм – 9,999 мОм с разрешением 1 мкОм;

10,00 мОм – 99,99 мОм с разрешением 0,01 мОм;

100,0 мОм – 999,9 мОм с разрешением 0,1 мОм;

1,000 Ом – 9,999 Ом с разрешением 0,001 Ом;

10,00 Ом – 99,99 Ом с разрешением 0,01 Ом;

100,0 Ом – 999,9 Ом с разрешением 0,1 Ом;

1,000 кОм – 3,000 кОм с разрешением 1 Ом

Погрешность измерения сопротивления

±(0,5 % показаний + 0,5% диапазона)

Диапазоны измерения коэффициента трансформации

При напряжении 40 В AC:

0,8 – 999 ±0,1%;

1000 – 3999 ±0,15%;

4000 – 14999 ±0,25%;

15000 – 20000 ±0,3%.

При напряжении 10 В AC:

0,8 – 999 ±0,2%;

1000 – 3999 ±0,2%;

4000 – 14999 ±0,25%;

15000 – 20000 ±0,3%.

При напряжении 1 В AC:

0,8 – 999 ±0,2%;

1000 – 4000 ±0,2%.

Измерение тока возбуждения

0 – 1 А с разрешением 0,1 мА и погрешностью ±(1% показаний + 0,5 мА)

Измерение угла фазы

0 – 360° с разрешением 0,01° и погрешностью ±0,06°

Дисплей

4,8’’ ЖКД, 240 х 128 пикселей

Интерфейс

Bluetooth

Память

100 записей трансформатора, каждая хранит до 30 результатов

Габариты

170 х 310 х 58 мм

Масса

1,4 кг

Питание

Li-Ion аккумулатор 14,8 В, 2,9 Ач;

Адаптер питания:

вход: 90 – 264 В AC, 50/60 Гц;

выход: 12-19 В DC, 2 A DC

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power



Базовая комплектация

Наименование

Количество

1

Портативный измеритель сопротивления обмоток и коэффициента трансформации

1 шт.

2

ПО DV-TR

1 шт.

3

Адаптер питания

1 шт.

4

Ремни для переноски

1 шт.

5

Пластиковый транспортировочный кейс

1 шт.



Стандартные принадлежности

Наименование

Количество

1

Измерительные кабели высокой стороны 2 м, сечением 2,5 мм2, с малыми зажимами TTA

1 комплект

2

Измерительные кабели низкой стороны 2 м, сечением 2,5 мм2, с малыми зажимами TTA

1 комплект

3

Кабель закорачивания 2 м, сечением 2,5 мм2, с малыми зажимами TTA

1 шт.



Дополнительные принадлежности

Наименование

Количество

1

Измерительные кабели высокой стороны 1 м, сечением 2,5 мм2, с малыми зажимами TTA

1 комплект

2

Измерительные кабели низкой стороны 1 м, сечением 2,5 мм2, с малыми зажимами TTA

1 комплект

3

Измерительные кабели высокой стороны 3 м, сечением 2,5 мм2, с малыми зажимами TTA

1 комплект

4

Измерительные кабели низкой стороны 3 м, сечением 2,5 мм2, с малыми зажимами TTA

1 комплект

5

Измерительные кабели высокой стороны 5 м, сечением 2,5 мм2, с малыми зажимами TTA

1 комплект

6

Измерительные кабели низкой стороны 5 м, сечением 2,5 мм2, с малыми зажимами TTA

1 комплект

7

Измерительные кабели высокой стороны 10 м, сечением 4 мм2, с малыми зажимами TTA

1 комплект

8

Измерительные кабели низкой стороны 10 м, сечением 4 мм2, с малыми зажимами TTA

1 комплект

9

Измерительные кабели высокой стороны 2 м, сечением 2,5 мм2, с щупами

1 комплект

10

Измерительные кабели низкой стороны 2 м, сечением 2,5 мм2, с щупами

1 комплект

11

Кабель закорачивания 1 м, сечением 2,5 мм2, с малыми зажимами TTA

1 шт.

12

Тестовый шунт 1 мОм (150 А / 150 мВ)

1 шт.

13

Li-Ion аккумулятор 14,8 В 2900 мАч в огнеупорной сумке для аккумулятора

1 комплект

14

Огнеупорная сумка для аккумулятора

1 шт.

15

Пластиковый транспортировочный кейс

1 шт.

16

Поверочный калибратор TRTC

1 шт.

17

Измерительные кабели высокой стороны 1 м, сечением 2,5 мм2, с разъемами «банан»

1 комплект

18

Измерительные кабели низкой стороны 1 м, сечением 2,5 мм2, с разъемами «банан»

1 комплект

19

Сумка для кабелей

1 шт.
