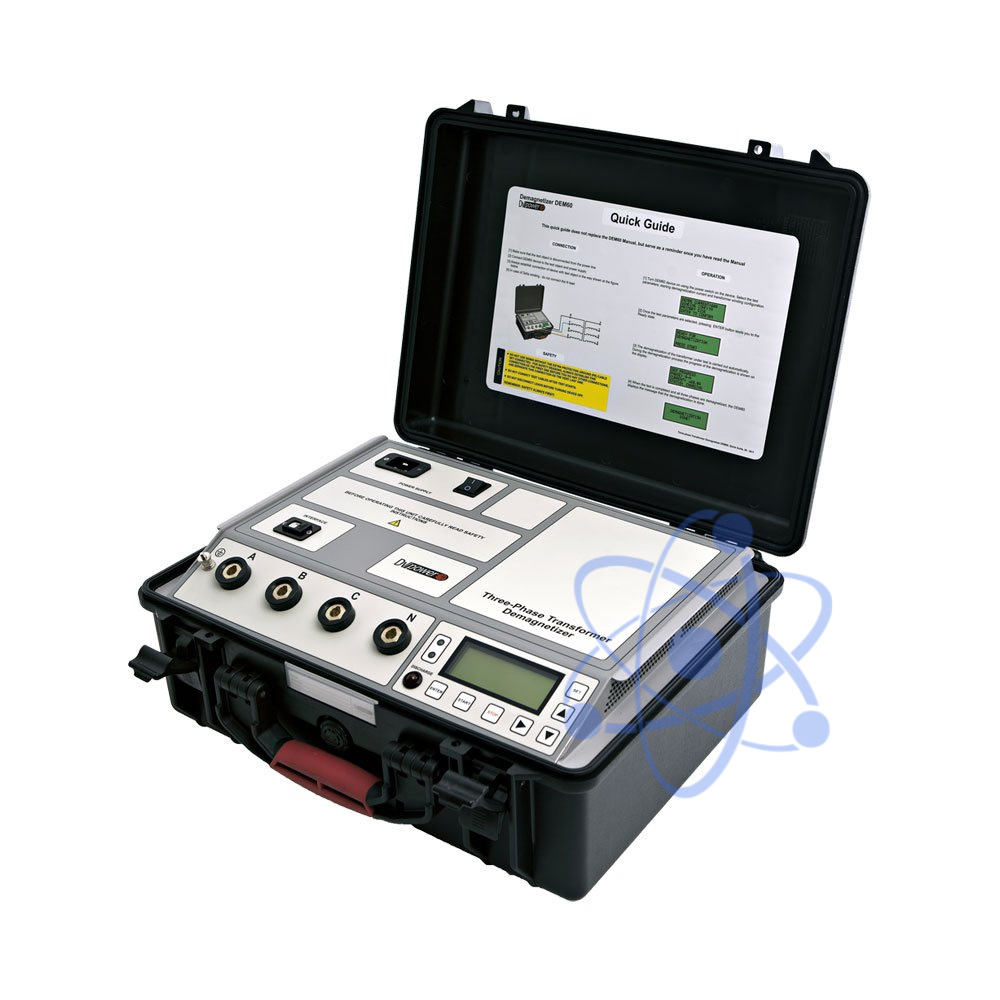

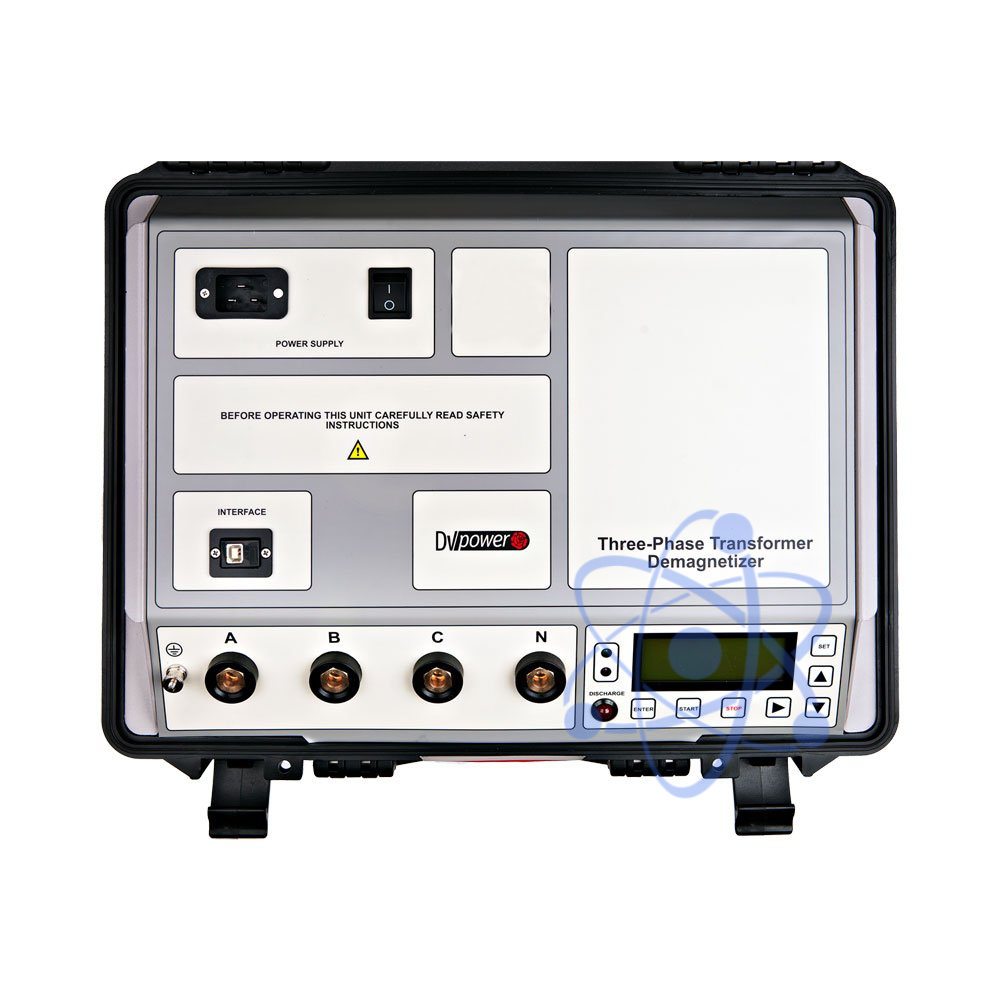

DEM — Трехфазное устройство размагничивания трансформаторов

DEM — Трехфазное устройство размагничивания трансформаторов

DEM — Трехфазное устройство размагничивания трансформаторов


Производитель:
DV Power

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


После испытания постоянным током, таким как измерение сопротивления обмоток, магнитопровод силового трансформатора или трансформатора прибора может быть намагничен (остаточная намагниченность). Это может вызвать ряд проблем, таких как: неверная диагностика, неточные измерения на трансформаторе, скачки тока при запуске силового трансформатора или ложное срабатывание релейной защиты от намагниченных сердечников ТТ. Лучший способ устранить этот источник потенциальных проблем – использовать размагничивающее устройство на силовом трансформаторе или трансформаторе прибора.

DEM60R является полностью автоматизированным прибором, который осуществляет размагничивание трехфазных трансформаторов. Размагничивание магнитопровода трансформатора требует приложения тока переменной полярности с уменьшающейся до нуля величиной. Во время процесса размагничивания прибор подводит ток с уменьшающейся величиной на каждый шаг, следуя специальному алгоритму. Способен размагничивать как однофазные, так и трехфазные трансформаторы.

DEM60R имеет встроенный алгоритм для расчета остаточной намагниченности посте размагничивания. Прибор измеряет начальный поток перед размагничиванием, максимальный поток во время размагничивания и остаточный поток после размагничивания. Данная функция даёт полезную информацию о состоянии магнитопровода после размагничивания и даёт убедиться пользователю, что процедура размагничивания успешна.

Прибор может быть подключен ко всем трем фазам силового трансформатора со стороны высокого или низкого напряжения. Если пользователь указывает конкретную группу соединений для различных типов трансформатора, DEM60R проведет соответствующую процедуру размагничивания для каждого типа (например, однофазный, треугольник, звезда, зигзаг) без переключения измерительных кабелей.

DEM60R позволяет проводить безопасное и эффективное размагничивание трансформатора. Прибор автоматически регулирует вводимые токи и энергию разряда индуктивности. Во время и после операции, искробезопасная разрядная цепь с индикатором быстро рассеивает накопленную магнитную энергию. Цепь разряда независима от источника питания, что улучшает надежность в случае потери питания.

Испытательные токи до 60 А DC позволяют эффективно размагничивать даже самые крупные силовые трансформаторы. Используя ПО DV-Win, возможно управлять DEM60R удаленно.

Характеристика

DEM60R

Сила тока размагничивания

5 мА – 60 А

Интерфейс

USB, RS232 (опционально)

Дисплей

ЖКД по 20 символов на 4 строки

Габариты

480 х 190 х 385 мм

Масса

13,1 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц

Предельная потребляемая мощность

2250 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power



Стандартная комплектация

Наименование

Артикул

1

Трехфазное устройство размагничивания трансформаторов DEM60R

DEM60RX-N-03

2

ПО DV-TR



3

Кабель USB



4

Сетевой кабель



5

Кабель заземления



6

Пластиковый транспортировочный кейс - средний



7

Токовые кабели 4 х 10 м 10 мм2 с зажимами ТТА

C4-10-10LMWC

8

Сумка для кабелей

CABLE-BAG-00



Дополнительная комплектация

Наименование

Артикул

1

Токовые кабели 4 х 10 м 10 мм2 с зажимами ТТА

C4-10-10LMWC

2

Токовые кабели 4 х 10 м 10 мм2 с зажимами ТТА

C4-10-10LMWC

3

Пластиковый кейс для кабелей – малый

CABLE-CAS-01

4

Пластиковый кейс для кабелей – средний

CABLE-CAS-02

5

Пластиковый кейс для кабелей на колесах – средний

CABLE-CAS-W2

6

Пластиковый кейс для кабелей– крупный

CABLE-CAS-03

7

Пластиковый кейс для кабелей на колесах– крупный

CABLE-CAS-W3

8

Пластиковый транспортировочный кейс – средний

PLCAS-P00-02

9

Пластиковый транспортировочный кейс на колесах – средний

PLCAS-P00-W2

10

Модуль связи Bluetooth

BLUET-MOD-01
