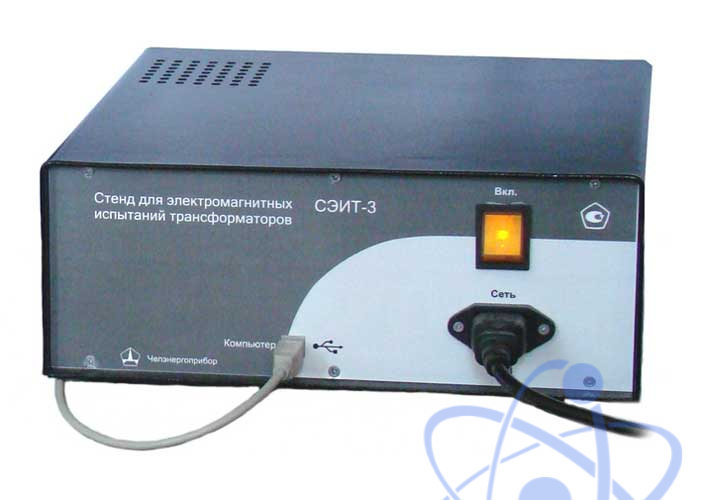

СЭИТ-3 — измерительный стенд для электромагнитных испытаний трансформаторов

Производитель

Челэнергоприбор

Гарантия

18 мес

Межповерочный интервал

24 мес

Артикул

25000

Оригинальный прибор

Сертификат дилера

png

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерительного стенда для электромагнитных испытаний трансформаторов СЭИТ-3:

Стенд СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88.

При помощи СЭИТ-3 производятся следующие испытания:

проверка коэффициента трансформации и группы соединения обмоток;
измерение сопротивления обмоток постоянному току;
измерение потерь и напряжения КЗ;
измерение потерь и тока ХХ.

Прибор предназначен для эксплуатации в следующих условиях:

температура окружающей среды 10...35 °С;
относительная влажность воздуха, не более 80 % при 25 °С;
атмосферное давление 84...106,7 кПа.

Питание прибора СЭИТ-3 осуществляется от промышленной сети переменного тока напряжением 220 В+/- 10 % и частотой 50+/-1 Гц.

Индикация измеренного значения напряжений, токов, мощностей, сопротивлений и частоты - на экране монитора компьютера - визуальная, цифровая.

Технические характеристики измерительного стенда для электромагнитных испытаний трансформаторов СЭИТ-3:

Параметр	Значения
Диапазон измеряемых переменных токов¹	0...5 А
Диапазон измеряемых переменных напряжений²	0...400 В
Диапазон измеряемых активных мощностей^{1, 2}	0…4000 Вт
Диапазон измеряемых сопротивлений постоянному току	0.00001...200 Ом
Диапазон измеряемой частоты	45...55 Гц
Пределы измерения тока	5 А
Пределы измерения напряжения	100 В; 400 В
Пределы измерения сопротивления	0,01; 0,2; 2; 20 и 200 Ом
Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более	0.2 %
Основная приведенная погрешность измерения мощности, не более	0.5 %
Основная приведенная погрешность измерения токов, не более	0.5 %
Абсолютная погрешность измерения частоты, не более	0.15 Гц
Максимальное количество одновременно измеряемых величин	6
Входное сопротивление каналов измерения напряжения, не менее	250 кОм
Падение напряжения нагрузки каналов измерения силы тока, не более	50 мВ
Время готовности к работе после включения питания, не более	15 мин
Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0.01, 0.2, 2, 20 и 200 Ом, не более	0.5 %
Средний срок службы прибора не менее	5 лет
Средняя наработка на отказ не менее	2000 ч

Примечания:
¹ Без использования внешнего измерительного трансформатора тока.
² Без использования внешнего измерительного трансформатора напряжения.

№	Наименование	Количество
1	Измерительно-вычислительный блок СЭИТ-3	1
2	Сетевой шнур	1
3	Шнур USB для подключения стенда к компьютеру	1
4	Комплект измерительных проводов длиной 5 м, соединенных с зажимами типа «крокодил», с общим разъемом для подключения к ИВБ	1
5	Компакт-диск с ПО	1
6	Руководство по эксплуатации и паспорт	1
7	Методика поверки	1
