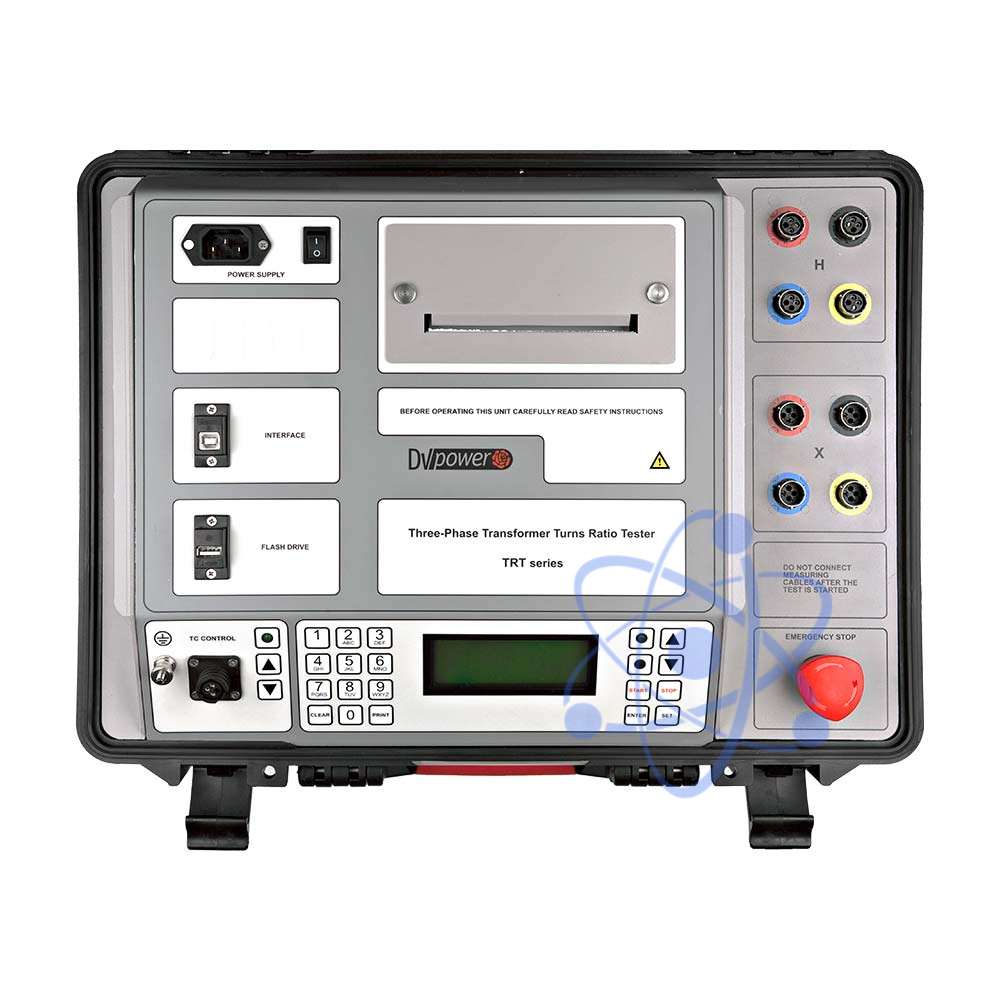

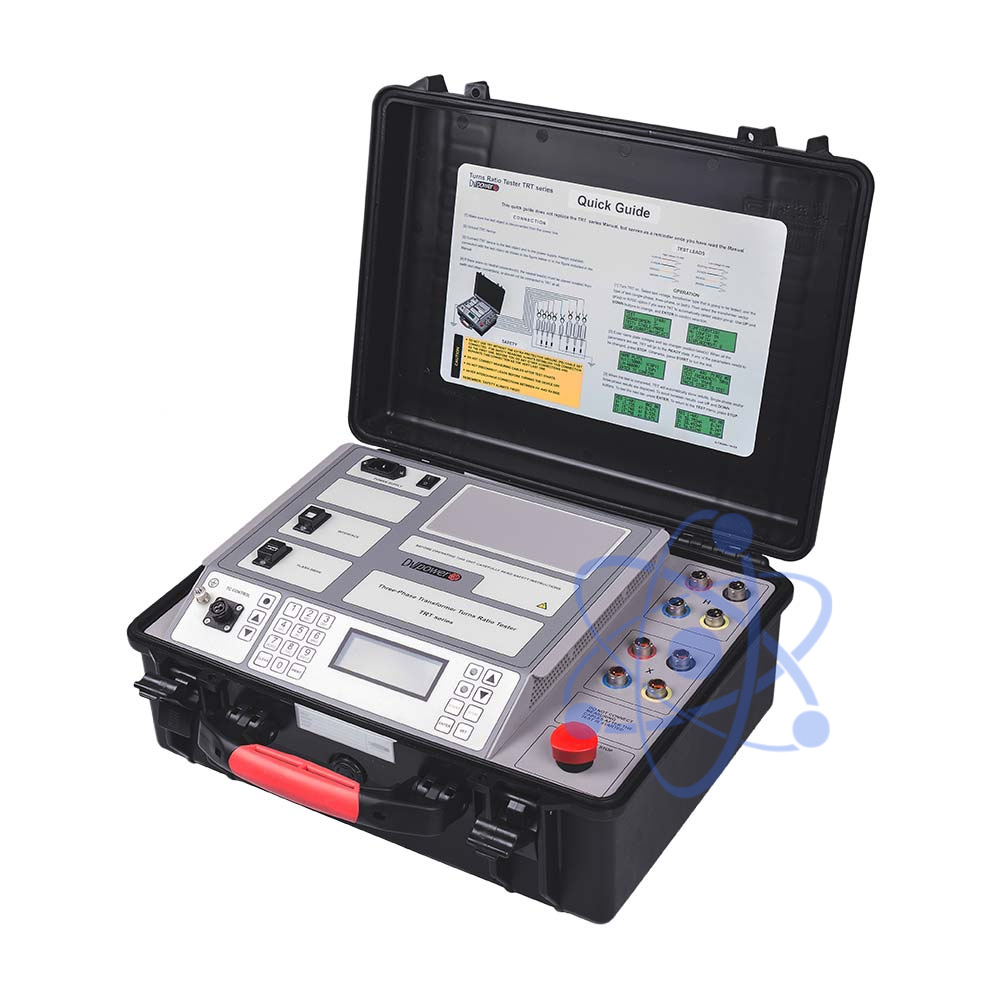

TRT standard — Измеритель коэффициента трансформации

TRT standard — Измеритель коэффициента трансформации

TRT standard — Измеритель коэффициента трансформации


Производитель:
DV Power

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


ОПИСАНИЕ

Каждая модель серии измеряет ток возбуждения трансформатора и фазовый сдвиг, осуществляет автоматическое определение векторной группы и магнитный баланс трехфазных трансформаторов и автотрансформаторов. Приборы имеют встроенный трехфазный источник питания. Поэтому они способны испытывать трансформаторы с особой конфигурацией, такие как фазорегулирующие, выпрямительные, для дуговых печей, тяговые и т.д.

Приборы способны выдавать измерительные напряжения от 1 В до 250 В AC, в зависимости от модели. Измерительное напряжение 250 В позволяет проводить более точные измерения коэффициента трансформации. Низкое измерительное напряжение в 1 В позволяет проверять коэффициент трансформации трансформаторов тока.

Стандартная серия TRT состоит из:

  • Моделей TRT03 (TRT03A, TRT03B, TRT03C) – однофазное напряжение до 100 В

  • Моделей TRT33 (TRT33A, TRT33B, TRT33C) – однофазное и трехфазное напряжение до 100 В

  • Моделей TRT63 (TRT63A, TRT63B, TRT63C) – однофазное и трехфазное напряжение до 250 В

Пользователь может создавать шаблоны испытаний с помощью ПО DV-Win и хранить их на ПК для дальнейшего использования на месте.

Модели стандартной серии TRT имеют встроенное устройство управление приводом РПН. Это позволяет удаленно управлять положением устройства РПН напрямую с прибора. Для получения максимума возможностей от данной функции, прибор может быть запрограммирован на полную автоматизацию – пуск тестов коэффициента трансформации, смену положения привода РПН и сохранение результатов. Данная функция, особенно в комбинации с шаблонами испытаний, значительно ускоряет и упрощает процедуру измерения коэффициента трансформации.

ХАРАКТЕРИСТИКИ

Характеристика

TRT03A

TRT03B

TRT03C

TRT33A

TRT33B

TRT33C

TRT63A

TRT63B

TRT63C

Диапазон измерения коэффициента трансформации

0,8 – 50000

Основная погрешность измерения коэффициента трансформации

При напряжении 250 В:

0,8 – 999 ±0,03%;

1000 – 3999 ±0,05%;

4000 – 14999 ±0,05%;

15000 – 19999 ±0,05%;

20000 – 50000 ±0,1%.

При напряжениях 100 и 80 В:

0,8 – 999 ±0,05%;

1000 – 3999 ±0,05%;

4000 – 14999 ±0,1%;

15000 – 19999 ±0,2%;

20000 – 50000 ±0,25%.

При напряжении 40 В:

0,8 – 999 ±0,05%;

1000 – 3999 ±0,1%;

4000 – 14999 ±0,2%;

15000 – 20000 ±0,3%.

При напряжениях 10 и 8 В:

0,8 – 999 ±0,05%;

1000 – 3999 ±0,1%;

4000 – 15000 ±0,2%.

При напряжении 1 В:

0,8 – 999 ±0,05%;

1000 – 4000 ±0,1%.

Диапазоны измерения тока возбуждения

0,0000 – 9,9999 мА с разрешение 0,1 мкА;

10,000 – 99,999 мА с разрешение 1 мкА;

100,00 – 999,99 мА с разрешение 10 мкА;

1,0000 – 2,0000 А с разрешение 100 мкА;

Погрешность измерения тока возбуждения

±(0,25 % показаний + 0,5 мА)

Измерение фазового угла

0 – 360° с разрешением 0,01° и погрешностью ±0,05°

Измерительные напряжения

8, 40, 100 В AC

10, 40, 100 В AC

8, 40, 80 В AC

1, 8, 40, 100 В AC

1, 10, 40, 100 В AC

1, 8, 40, 80 В AC

1, 8, 40, 100, 250 В AC

1, 10, 40, 100, 250 В AC

1, 8, 40, 80, 250 В AC

Дисплей

ЖКД по 20 символов на 4 строки, с подсветкой, противобликовый

Интерфейс

USB, RS232 (опционально)

Память

10000 результатов

Термопринтер (опционально)

Ширина ленты 112 мм, гарантированная печать при +5 °С - +40 °С, относительная влажность 20 – 85%, без конденсации

Габариты

478 х 194 х 390 мм

Масса

8 кг

9 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц

Предельная потребляемая мощность

200 ВА

250 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1

Рабочие условия

-20°С - +60°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power

КОМПЛЕКТАЦИЯ

Базовая комплектация

Наименование

Количество

1

Измеритель коэффициента трансформации

1 шт.

2

ПО DV-Win

1 шт.

3

Кабель USB

1 шт.

4

Сетевой кабель

1 шт.

5

Кабель заземления

1 шт.

6

Транспортировочный кейс

1 шт.

7

Кабель управления приводом РПН 5 м

1 шт.



Стандартные принадлежности

Наименование

Количество

1

Измерительный кабель высокой стороны 10 м, с зажимами TTA (для TWA и TRT)

4 шт.

2

Измерительный кабель низкой стороны 10 м, с зажимами ТТА (для TWA и TRT)

4 шт.

3

Пластиковый кейс для кабелей - крупный

1 шт.



Дополнительные принадлежности

Наименование

Количество

1

Измерительный кабель высокой стороны 5 м, с зажимами TTA (для TWA и TRT)

4 шт.

2

Измерительный кабель низкой стороны 5 м, с зажимами ТТА (для TWA и TRT)

4 шт.

3

Измерительный кабель высокой стороны 15 м, с зажимами TTA (для TWA и TRT)

4 шт.

4

Измерительный кабель низкой стороны 15 м, с зажимами ТТА (для TWA и TRT)

4 шт.

5

Измерительный кабель высокой стороны 20 м, с зажимами TTA (для TWA и TRT)

4 шт.

6

Измерительный кабель низкой стороны 20 м, с зажимами ТТА (для TWA и TRT)

4 шт.

7

Удлинитель кабеля высокой стороны 5 м (для TWA и TRT)

4 шт.

8

Удлинитель кабеля низкой стороны 5 м (для TWA и TRT)

4 шт.

9

Удлинитель кабеля высокой стороны 10 м (для TWA и TRT)

4 шт.

10

Удлинитель кабеля низкой стороны 10 м (для TWA и TRT)

4 шт.

11

Удлинитель кабеля высокой стороны 15 м (для TWA и TRT)

4 шт.

12

Удлинитель кабеля низкой стороны 15 м (для TWA и TRT)

4 шт.

13

Измерительный кабель высокой стороны 5 м, с зажимами TTA (только для TRT)

4 шт.

14

Измерительный кабель низкой стороны 5 м, с зажимами ТТА (только для TRT)

4 шт.

15

Измерительный кабель высокой стороны 10 м, с зажимами TTA (только для TRT)

4 шт.

16

Измерительный кабель низкой стороны 10 м, с зажимами ТТА (только для TRT)

4 шт.

17

Измерительный кабель высокой стороны 15 м, с зажимами TTA (только для TRT)

4 шт.

18

Измерительный кабель низкой стороны 15 м, с зажимами ТТА (только для TRT)

4 шт.

19

Измерительный кабель высокой стороны 20 м, с зажимами TTA (только для TRT)

4 шт.

20

Измерительный кабель низкой стороны 20 м, с зажимами ТТА (только для TRT)

4 шт.

21

Удлинитель кабеля высокой стороны 5 м (только для TRT)

4 шт.

22

Удлинитель кабеля низкой стороны 5 м (только для TRT)

4 шт.

23

Удлинитель кабеля высокой стороны 10 м (только для TRT)

4 шт.

24

Удлинитель кабеля низкой стороны 10 м (только для TRT)

4 шт.

25

Удлинитель кабеля высокой стороны 15 м (только для TRT)

4 шт.

26

Удлинитель кабеля низкой стороны 15 м (только для TRT)

4 шт.

27

Транспортировочный кейс

1 шт.

28

Транспортировочный кейс на колесах

1 шт.

29

Пластиковый транспортировочный кейс

1 шт.

30

Пластиковый транспортировочный кейс на колесах

1 шт.

31

Пластиковый кейс для кабелей – средний

1 шт.

32

Пластиковый кейс для кабелей на колесах – средний

1 шт.

33

Пластиковый кейс для кабелей – малый

1 шт.

34

Пластиковый кейс для кабелей на колесах– крупный

1 шт.

35

Термопринтер встраиваемый 112 мм

1 шт.

36

Рулон термоленты 112 мм

1 шт.

37

Модуль связи Bluetooth

1 шт.

38

Инвертер 12 В DC в 230 В AC, 50 Гц

1 шт.

39

Проверочный калибратор TRTC

1 шт.

40

Измерительный кабель высокой стороны 1 м, с разъемом «банан»

4 шт.

41

Измерительный кабель низкой стороны 1 м, с разъемом «банан»

4 шт.

42

Сумка для кабелей

1 шт.

43

Распределительная коробка с заземлением TWA-TRT

1 шт.

44

Соединительный кабель для распределительной коробки и высокой стороны 0,8 м

4 шт.

45

Соединительный кабель для распределительной коробки и низкой стороны 0,8 м

4 шт.
