ОПИСАНИЕ
Улучшенная серия TRT является новейшим решением DV Power для измерения коэффициента трансформации. Помимо основного применения, каждый измеритель коэффициента трансформации данной серии также измеряет ток возбуждения трансформатора и фазовый сдвиг. Все модели осуществляют автоматическое определение векторной группы и магнитный баланс трехфазных трансформаторов и автотрансформаторов. Приборы имеют встроенный трехфазный источник питания. Поэтому они способны испытывать трансформаторы с особой конфигурацией, такие как фазорегулирующие, выпрямительные, для дуговых печей, тяговые и т.д.
Приборы способны выдавать измерительные напряжения от 1 В до 500 В AC, в зависимости от модели. С измерительным напряжением 500 В, TRT500 предоставляет самые точные измерения коэффициента трансформации силовых трансформаторов, используемых при производстве и распределении электроэнергии. Выходное напряжение TRT500 может быть увеличено до 5 кВ с использование внешнего повышающего трансформатора CVT20. Данное решение разработано специально для измерения коэффициета трансформации емкостных трансформаторов напряжения. Другие три модели, TRT400, TRT250 и TRT100 выдают до 400 В, 250 В и 170 В соответственно. Низкое измерительное напряжение в 1 В позволяет проверять коэффициент трансформации трансформаторов тока.

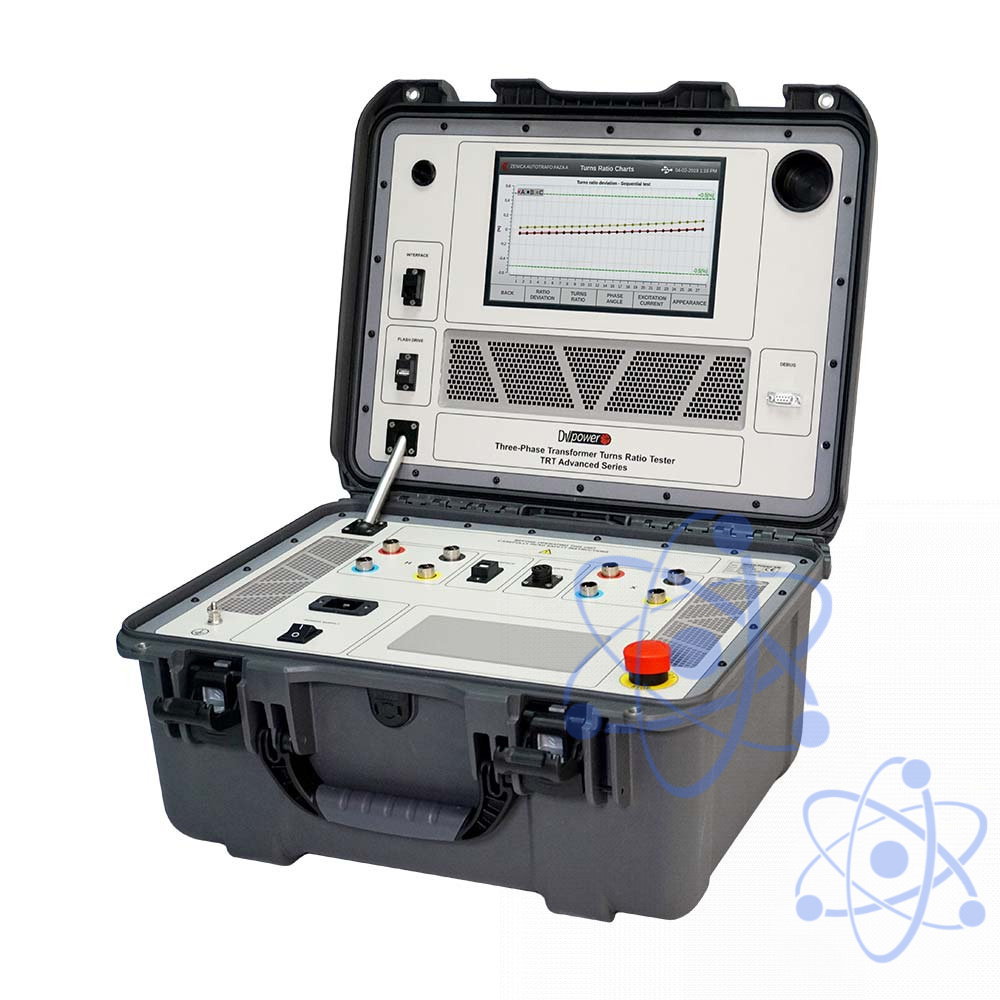

TRT500 оснащен крупным 10,1’’ графическим сенсорным дисплеем, другие модели (TRT400, TRT250, TRT100) имеют 7’’ графический сенсорный дисплей. Помимо улучшения интерфейса по сравнению с более старыми измерителями коэффициента трансформации, приборы позволяют проводить некоторые функции, которые были доступны ранее только с помощью ПО DV-Win. Самые важные из них – шаблоны испытаний и режим автоматического испытания. Пользователь может просто создать шаблоны испытаний, сохранить их в память прибора и загрузить их на месте всего несколькими кликами.
Данные измерители коэффициента трансформации, также как и другие производства DV Power, имеют встроенное устройство управление приводом РПН. Это позволяет удаленно управлять положением устройства РПН напрямую с прибора. Для получения максимума возможностей от данной функции, прибор может быть запрограммирован на полную автоматизацию – пуск тестов коэффициента трансформации, смену положения привода РПН и сохранение результатов. Данная функция, особенно в комбинации с шаблонами испытаний, значительно ускоряет и упрощает процедуру измерения коэффициента трансформации. Режим автоматических испытаний минимизирует человеческий фактор, что позволяет проводить более надежные измерения.
