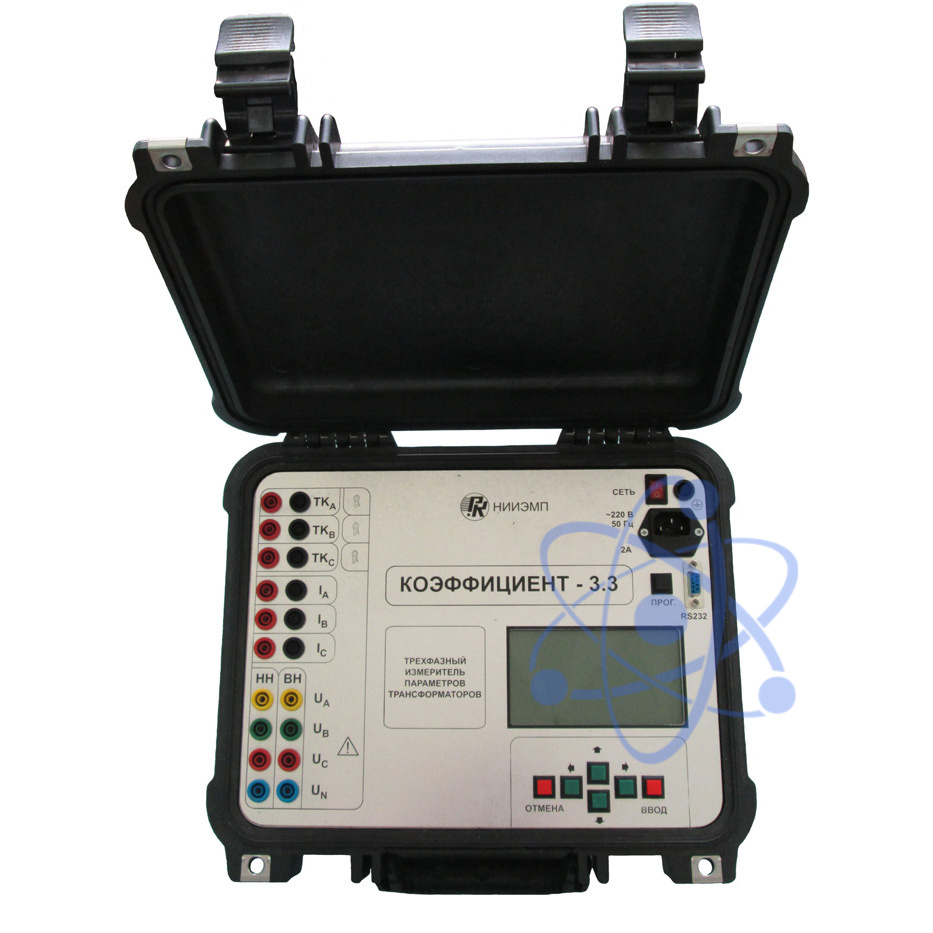

Коэффициент-3.3 — трехфазный измеритель параметров трансформаторов


Реестр ГСИ РК
до 31.10.2019 г.
Производитель
Гарантия
12 мес
Межповерочный интервал
12 мес
Артикул
41113
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение трехфазного измерителя параметров трансформаторов Коэффициент-3.3:

Измеритель Коэффициент-3.3 в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет одновременно по трём фазам измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830:

  • коэффициент трансформации;
  • потери холостого хода на малом напряжении;
  • сопротивление короткого замыкания;
  • напряжение и ток;
  • коэффициент мощности;
  • частоту измеряемого напряжения (тока);
  • угол сдвига фаз между напряжением и током.

Коэффициент-3.3 выпускается в двух вариантах исполнения:

  • стандартное (диапазон рабочих температур от 5?C до 40?C);
  • северное (диапазон рабочих температур от минус 15?C до 55?C), обладает улучшенными конструкцией и влагозащищенностью.

Особенности трехфазного измерителя параметров трансформаторов Коэффициент-3.3:

  • ручной или автоматический выбор предела измерения;
  • энергонезависимая память для 320 результатов измерений;
  • запись результатов в память с меткой времени;
  • гальванически изолированный интерфейс RS232 для подключения к компьютеру;
  • герметичный корпус с защитой класса IP-67 и габаритными размерами 339х295х152 мм.

Технические характеристики трехфазного измерителя параметров трансформаторов Коэффициент-3.3:

Измеряемая величина Обозначение Диапазон измерения Пределы допускаемой относительной основной погрешности измерения, %
Среднеквадратическое значение переменного напряжения (каналы UВН, фазы A, B, C), В UВН 50-500 0,25 (относительная)
Среднеквадратическое значение переменного напряжения (каналы UНН, фазы A, B, C), В UНН1 0,5-5

0,25 (относительная)
UНН2 5-50
UНН3 50-500
Коэффициент трансформации КТ1

UВН/ Uнн1

0,5 (относительная)
КТ2

UВН/ Uнн2

КТ3

UВН/ Uнн3

Среднеквадратическое значение переменного тока (каналы I, фазы A, B, C), А I1 0,02-0,2 0,25 (относительная)
I2 0,20-2
I3 2-20
I4 20-200

1,0 (относительная)
I5 200-2000 0,5 (относительная)
Потери холостого хода на малом напряжении (активная электрическая мощность)
(1,0), Вт
P11 4,4-44 0,25 (относительная)
P21 44-440
P31 440-4400
Потери холостого хода на малом напряжении (активная электрическая мощность)
(0,5), Вт
P12 2,2-22 1,0 (относительная)
P22 22-220
P32 220-2200
Сопротивление короткого замыкания, Ом Zкз1 1100-11000 0,5 (относительная)
Zкз2 110-1100
Zкз3 11-110
Zкз4 1,1-11 1,5 (относительная)
Zкз5 0,11-1 1,0 (относительная)
Коэффициент мощности λ от –1,0 до +1,0 Абсолютная 0,05
Частота переменного тока, Гц f от 45 до 65 Абсолютная 0,05Гц
Угол фазового сдвига между напряжением и током, ° Δφ от -180 °до +180 ° Абсолютная 0,25°
Наименование Количество
1. Трехфазный измеритель параметров трансформаторов Коэффициент-3.3 (выбранного исполнения) 1
2. Руководство по эксплуатации 1
3. Кабель для подключения к компьютеру 1
4. Сетевой шнур 1
