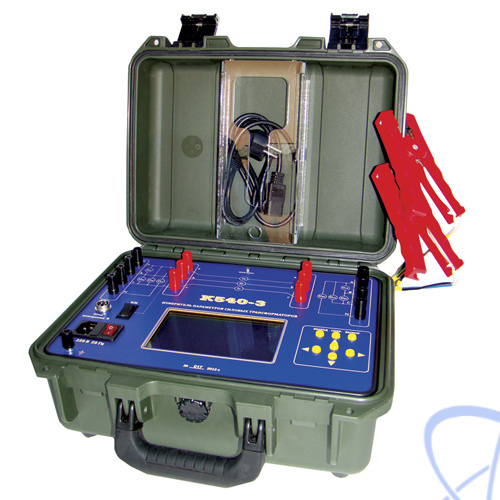

К540-3 — измеритель параметров силовых трансформаторов

Распечатать Сохранить в PDF Артикул: 35744

Производитель:
Прочие

Гарантия:
12 мес.

Межповерочный интервал:
24 мес.

Реестр ГСИ РК:
до 04.12.2023 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение измерителя параметров силовых трансформаторов К540-3:

Измеритель параметров силовых трансформаторов К540-3 предназначен для выполнения электромагнитных испытаний трансформаторов всех схем и групп соединения в соответствии с требованиями ПУЭ, а также РД 34.45-51.300-97 «ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ ЭЛЕКТРООБОРУДОВАНИЯ». Методики измерений приведены в соответствии с ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».

Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69.

В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.

Функции измерителя параметров силовых трансформаторов К540-3:

Измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов;
Измерение тока и потерь короткого замыкания;
Измерение коэффициента трансформации;
Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
Измерение сопротивления обмоток трансформаторов постоянному току.

Измеритель К540-3 предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС.

Измеритель К540-3 обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.

Технические характеристики измерителя параметров силовых трансформаторов К540-3

Параметр	Значение
Диапазон измерений напряжения переменного тока, В: фазного; линейного	От 1 до 100; от 50 до 400; от 5 до 150; от 100 до 600
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В	±(0,002·U_x+ 1_е.м.р.)
Диапазон измерений силы переменного тока, А	От 0,001 до 1; от 1 до 10
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А	±(0,002·1_x+l_е.м.р.)
Диапазон измерений частоты, Гц	От 45 до 55
Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц	±0,25
Диапазон измерений активной мощности, при коэффициенте мощности не менее 0,8, Вт	От 0,1 до 4000,0
Пределы допускаемой основной абсолютной погрешности измерений активной мощности, Вт	±(0,005·U_x·l_x+ 1_е.м.р.)
Диапазон измерений электрического сопротивления постоянному току, Ом	От 0,001 до 1900,000
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом	±(0,005·R_x+l_е.м.р.)
Параметры электрического питания: напряжение переменного тока, В; частота переменного тока, Гц	От 198 до 242; от 49 до 51
Габаритные размеры, мм	400 х 320 х 180
Масса, кг	6
Нормальные условия измерений: температура окружающего воздуха, °C; относительная влажность воздуха, %	От +15 до +25; от 30 до 80
Рабочие условия измерений: температура окружающего воздуха, °C; относительная влажность воздуха при +30 °C, %	От +5 до +45; 80
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ4.2
Средний срок службы, лет	8
Средняя наработка до отказа, ч	10000
x - измеренное значение силы тока переменного тока, А; U_x - измеренное значение напряжения переменного тока, В; R_x - измеренное значение электрического сопротивления постоянному току, Ом; е.м.р. - единица младшего разряда

№	Наименование	Количество
1	Измеритель параметров силовых трансформаторов К540-3	1
2	Кабель для измерения сопротивления 10 м	1
3	Руководство по эксплуатации	1
