Назначение тестера EZCT-2000B:

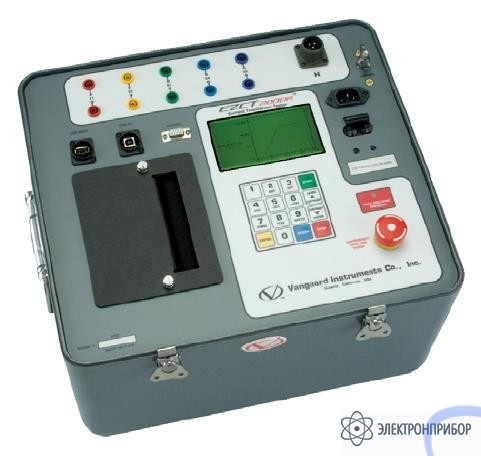

Испытательная установка EZCT-2000B компании Vanguard – это легкий, надежный, портативный тестер, используемый для автоматического или ручного выполнения испытаний токовых трансформаторов с целью определения насыщения, коэффициента трансформации, полярности и состояния изоляции при размагничивании перед проведением испытаний. Прибор специально разработан для тестирования трансформаторов тока.
Особенности тестера EZCT-2000B:
- В автоматическом или ручном режиме прибор позволяет проводить испытания на определение насыщения,
- Испытательное напряжение 2000 В переменного тока при определении насыщения
- Тест на размагничивание,.
- Определение токовых и угловых погрешностей трансформатора тока.
- Построение вольтамперной характеристики возбуждения вторичной обмотки трансформатора.
- Измерение коэффициента трансформации.
- Определение полярности выводов первичной и вторичной обмоток.
- Измерение сопротивления изоляции вторичной намотки. (при 1000 В пост напряжения)
- Измерение остаточного намагничивания сердечника.
- Нахождение максимального значения остаточного намагничивания и оценка коэрцитивной силы.
- Построение петель гистерезиса (предельные или частичные, ограничении предельным значением напряженности магнитного поля).
- Определение потерь на гистерезис материала сердечника.
- Измерение активного сопротивления вторичной намотки.
Трансформаторы тока могут быть протестированы в их рабочей конфигурации, например, смонтированными в трансформаторах, масляных выключателях или коммутационной аппаратуре. Важно, чтобы перед испытанием это оборудование было полностью изолировано от соответствующей электрической системы. Проведение 3 тестов (размагничивание, полярность и коэффициент трансформации) происходит нажатием одной кнопки.
Легко читаемый, графический дисплей прибора способен мгновенно отображать множество кривых насыщения с точками загиба характеристик.
Сохранение и печать с RS232, USB или внешнего устройства USB
