Назначение анализатора частотных характеристик АЧХИ-102:
Анализатор частотных характеристик АЧХИ-102 предназначен для экспериментального определения амплитудо- и фазо-частотных характеристик динамических объектов, таких как электро- и гидроприводы технологические установки, системы управления промышленным оборудованием и транспортом, регулируемые источники питания.
Амплитудо-частотная характеристика трансформатора – это, можно сказать, его «карта здоровья». Имея ряд измеренных АЧХ трансформатора снятые: на заводе после выпуска, после монтажа и в процессе эксплуатации, особенно после коротких замыканий, можно на ранних этапах выявить дефекты обмоток и конструктивных элементов. Это позволяет повысить надежность трансформаторов при эксплуатации и уменьшить количество необоснованных «календарных» выводов в ремонт.

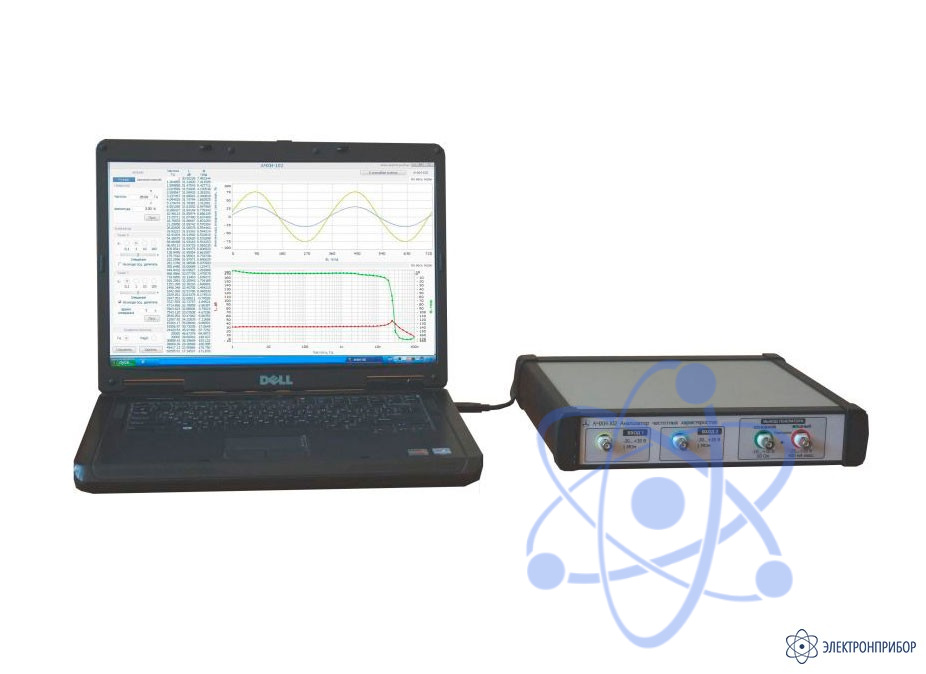

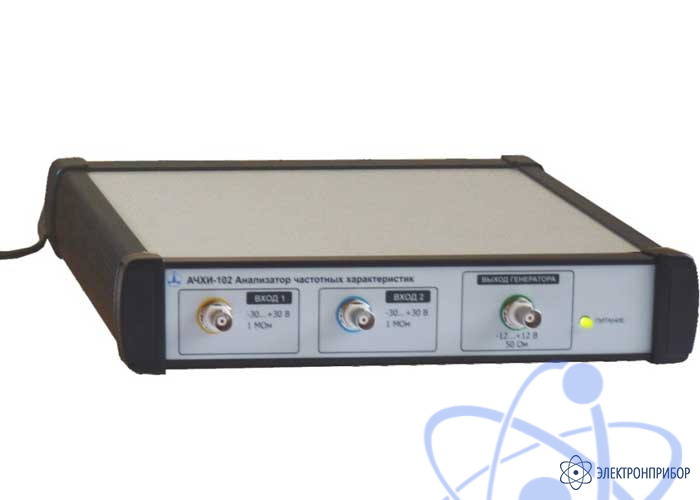

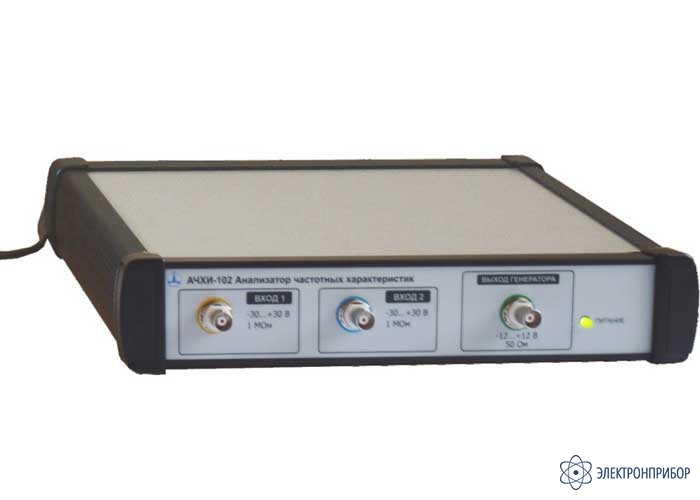

Прибор содержит два изолированных измерительных канала (входных), осуществляющих прием и предварительную обработку сигналов анализируемого объекта, и изолированный канал генератора тестовых (синусоидальных) сигналов (выходной). Управление прибором и индикация установок и результатов осуществляется при помощи персонального компьютера, связанного с прибором по USB-интерфейсу.
Полностью соответствует разрабатываемому стандарту ГОСТ Р МЭК 60076-18:2012 «Трансформаторы силовые и электрические реакторы. Метод измерения частотных характеристик».
