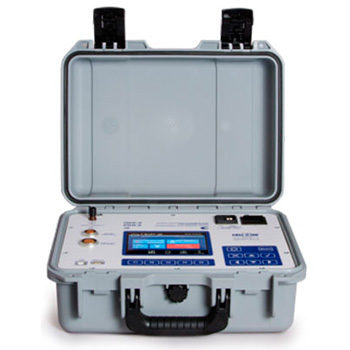

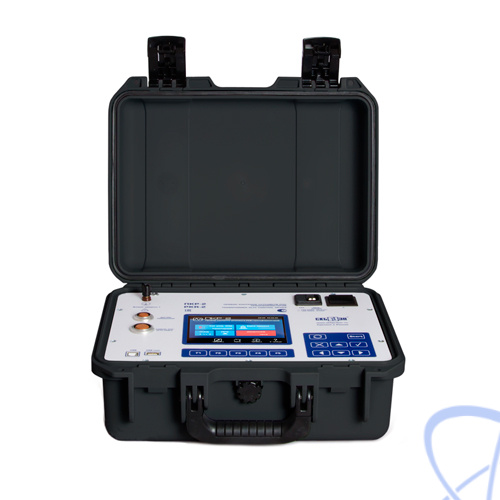

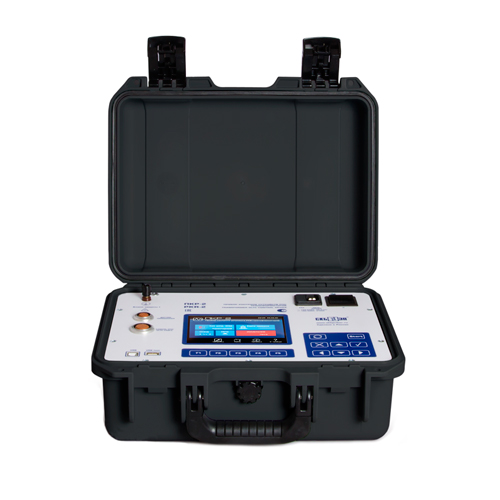

ПКР 2М — специализированный прибор для проверки устройств регулирования под нагрузкой (РПН) всех типов — резисторных и реакторных — на силовых трансформаторах и автотрансформаторах. Комплекс поддерживает три основных методики: безразборную проверку резисторных РПН по методу DRM (Dynamic Resistance Measurement), прямую диагностику со вскрытием бака (с частичным/полным сливом масла) и снятие круговых диаграмм по трем фазам. В режиме DRM прибор измеряет ток через обмотку с включенным устройством РПН и строит графики сопротивления и проводимости во времени, позволяя оценивать моменты переключения контактов и искать признаки затягивания, неодновременности срабатывания по фазам и дребезга. Для круговых диаграмм применяется специальный датчик углового перемещения с набором осей и втулок; сопряжение с валами разных приводов выполняется быстро и без инструмента. Сенсорный цветной дисплей облегчает работу с графиками и таблицами, а энергонезависимая память, USB/USB-host и возможность записи на внешний носитель упрощают протоколирование, в том числе в полевых условиях. Встроенный аккумулятор обеспечивает автономность до полного рабочего дня, что важно при обследовании нескольких трансформаторов на подстанции.

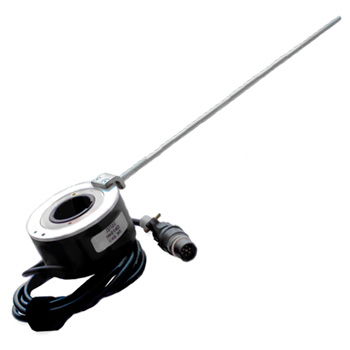

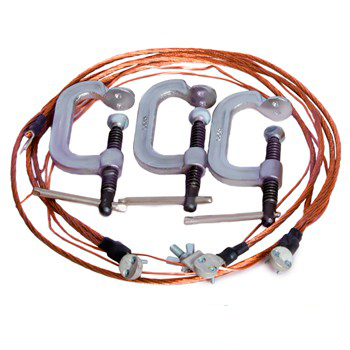

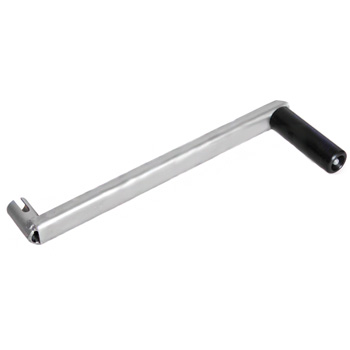

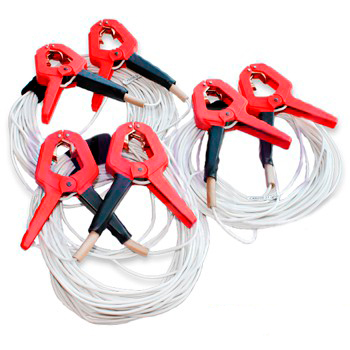

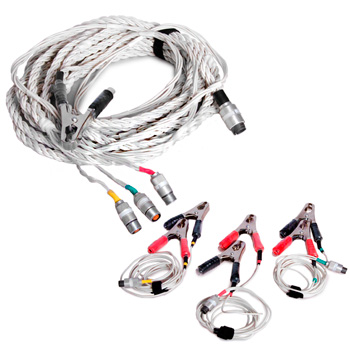

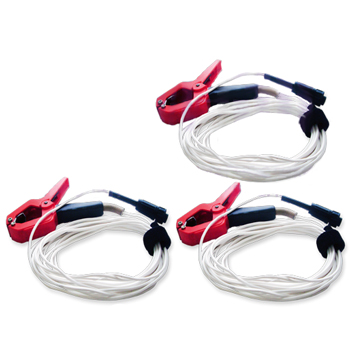

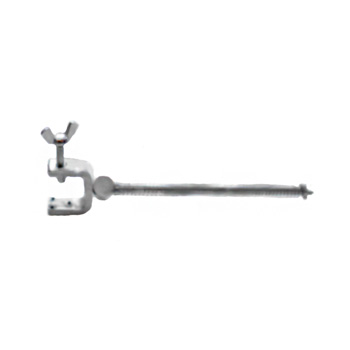

Прибор рассчитан на одновременную регистрацию по трем фазам для РПН, расположенных в нейтрали обмоток со схемой «звезда», и на пофазную — для устройств в «линии» со схемами «звезда» или «треугольник». Автоматическая самонастройка избавляет от необходимости знать сопротивления токоограничивающих резисторов: подстройка к конкретной конструкции выполняется программно. Для случаев, когда предпочтителен ручной режим, вал привода поворачивается рукояткой в замедленном темпе, а на экране отображаются моменты замыкания/размыкания в градусах и соответствующие значения тока и напряжения. В стандартную поставку входят измерительные кабели с зажимами («крокодил»), кабель закорачивания для DRM и датчик угла; для разных приводов предусмотрен набор осей. Прибор включен в госреестры средств измерений РФ и РК; имеются сертификаты ЕАЭС и регистрация в реестре РЖД, что подтверждает готовность к применению в инфраструктурных проектах.
Характеристики:
-
Методики: DRM (безразборная проверка резисторных РПН), прямая диагностика со вскрытием бака, круговые диаграммы (резисторные/реакторные).
-
Режимы регистрации: одновременно по трем фазам (РПН в нейтрали, «звезда»); пофазно (РПН в линии, «звезда»/«треугольник»).
-
Ручной режим: отображение моментов переключения в градусах, а также токов/напряжений.
-
Временные интервалы: 0,01…1200 с; точность ±(3 + tₓ)·10⁻⁴ с; разрешение 0,1 мс.
-
Угловые перемещения: 2…360°; точность ±0,56°.
-
Ток/напряжение/сопротивление (DC-каналы): 1…4 А; 1…20 В; 1…20 Ом; точность по R ±5 %; частота дискретизации сопротивления ~10 кГц на канал.
-
Максимальное время регистрации: DRM — до 20 мин; круговая диаграмма — до 20 мин.
-
Отображение и связь: цветной сенсорный TFT 640×480; USB и USB-host; работа как измерительного блока под управлением ПК.
-
Питание: встроенный Li-ion аккумулятор; сетевое ~150–242 В, 47–63 Гц (допустимый диапазон до 150–300 В).
-
Автономность: порядка 2…8 ч; заряд ~2,5 ч.
-
Потребляемая мощность: <15 Вт (ожидание) / <210 Вт (измерения).
-
Габариты/масса: 360×290×165 мм; ~6,1 кг.
-
Защита: IP64 при закрытой крышке / IP20 при открытой.
-
Температура эксплуатации: −20…+40 °C.
-
Реестры/сроки: РФ № 59602-15; РК № KZ.02.03.024259-2024/59602-15; межповерочный и межкалибровочный периоды — 3 года.
В заявке на ПКР 2М укажите типы устройств РПН (резисторные/реакторные), схемы соединения и необходимость DRM — подготовим комплект кабелей, осей и программных опций под ваши трансформаторы. Стоимость поставки формируем индивидуально; согласуем сроки, поверку и обучение.
