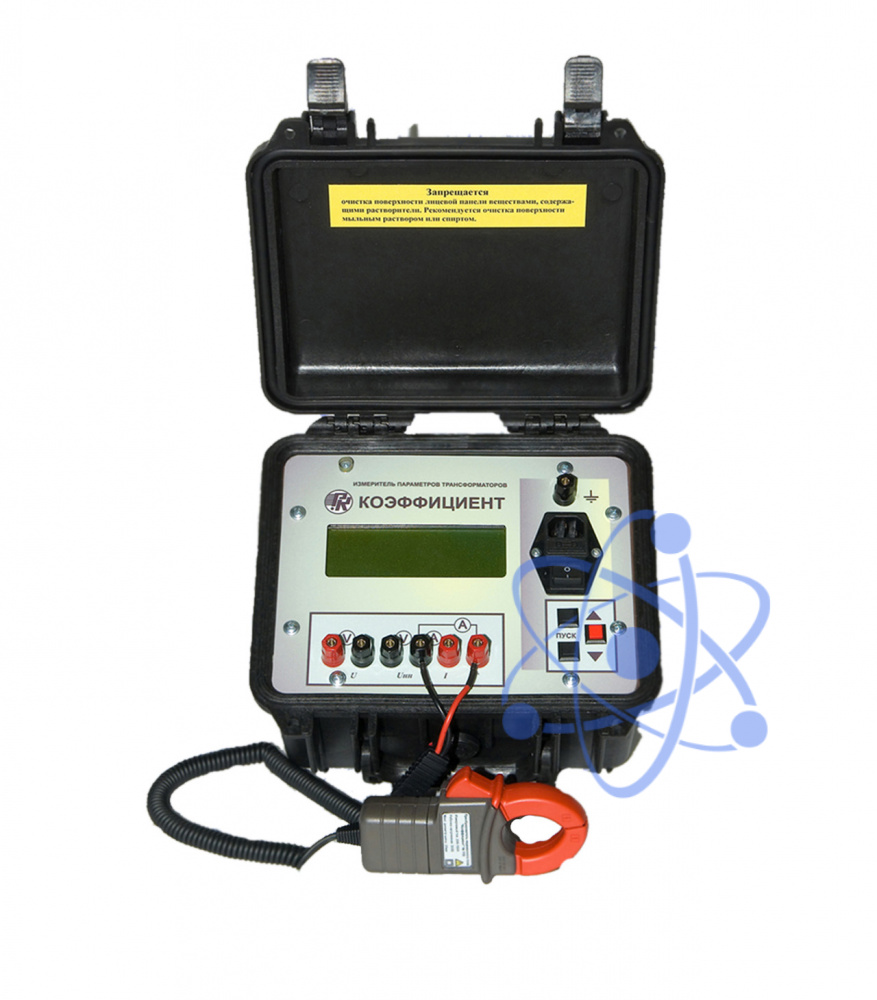

Коэффициент — прибор для измерения параметров силовых трансформаторов

Описание прибора для измерения параметров силовых трансформаторов Коэффициент:

Микропроцессорный прибор «Коэффициент» в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830 следующие параметры:

Коэффициента трансформации;
Потерь холостого хода на малом напряжении;
Сопротивление короткого замыкания.

Прибор может использоваться в качестве двух гальванически развязанных вольтметров или вольтметра и амперметра.

Прибор предназначен для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование, и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.

Выпускается в двух вариантах исполнения:

Стандартное (диапазон рабочих температур от 5?C до 40?C)
Северное (диапазон рабочих температур от минус 20?C до 45?C). Прибор обладает улучшенной конструкцией и влаго-защищенностью

Технические характеристики прибора для измерения параметров силовых трансформаторов Коэффициент:

Измеряемая величина	Обозначение	Диапазон измерения	Допускаемая основная погрешность измерения, %
Действующее (среднеквадратическое) значение переменного напряжения (U), В	U	25-400	±[0.5+0.05·(Uk/U-1)]
Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В	Uнн1	42-420	±[0.5+0.05·(Uнн1к/Uнн1-1)]
	Uнн2	2-42	±[0.5+0.05·(Uнн2к/Uнн2-1)]
Коэффициент трансформации (Кт)	Кт1	U_В/ Uнн1	±[0.5+0.05·(Кт1/Кт1н-1)]
Коэффициент трансформации (Кт)	Кт2	U_В/ Uнн2	±[0.5+0.05·(Кт2/Кт2н-1)]
Действующее (среднеквадратическое) значение переменного тока (I), А	I₀	20-100	±[2+0.2·(I0k/I0-1)]
	I₁	2,0-20	±[0.5+0.05·(I1k/I1-1)]
	I₂	0,20-2,0	±[0.5+0.05·(I2k/I2-1)]
	I₃	0,020-0,20	±[1+0.2·(I3k/I3-1)]
Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=1,0), Вт	P₁₁	I₁·U_В	±[0.5+0.05·(P11k/P11-1)]
	P₂₁	I₂·U_В	±[0.5+0.05·(P21k/P21-1)]
	P₃₁	I₃·U_В	±[1+0.2·(P31k/P31-1)]
Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=0,5), Вт	P₁₂	I₁·U_В	±[1+0.1·(P12k/P12-1)]
	P₂₂	I₂·U_В	±[1+0.1·(P22k/P22-1)]
	P₃₂	I₃·U_В	±[1+0.1·(P32k/P32-1)]
Сопротивление короткого замыкания (Zкз), Ом	Zкз3	U_В/ I₃	±[1+0.1·(Zкз3/Zкз3н-1)]
	Zкз2	U_В/ I₂	±[0.5+0.05·(Zкз2/Zкз2н-1)]
	Zкз1	U_В/ I₁	±[0.5+0.05·(Zкз1/Zкз1н-1)]
	Zкз0	U_В/ I₀	±[2+0.2·(Zкз0/Zкз0н-1)]
Индицируемые результаты	ток, напряжение и сопротивление
Напряжение питания	фазное 220 В или линейное 380 В
Диапазон рабочих температур	от -5 до +40 °С
Масса прибора (без клещей)	5 кг

Варианты исполнения входных разъёмов
Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.	Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.

Варианты исполнения входных разъёмов

Вариант 1. Винтовые зажимы обеспечивают подключение разных типов проводов.

Вариант 2. Изолированные разъёмы повышают безопасность проведения работ.

Наименование	Количество
Прибор Коэффициент	1
Шнур питания	1
Документация	1
Преобразователь тока (Токовые клещи) с руководством по эксплуатации	1
Сборник схем подключения	1
