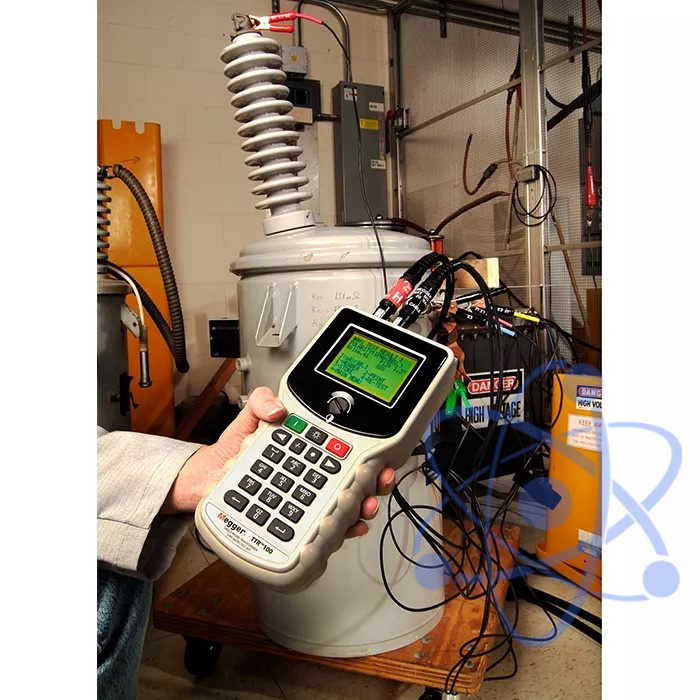

Особая форма TTR100 позволяет оператору производить измерения, держа тестер в одной руке. Это полностью избавляет пользователя от необходимости наклоняться или садиться на колени для управления инструментом, что сокращает время теста. Принимая во внимание экстремальные условия эксплуатации, при создании TTR100 особое внимание было уделено тому, чтобы сделать его корпус удобным для руки и в то же время ударопрочным и легким (всего 870 г).
Устройство тестера делает его пригодным для использования в эксплуатационных условиях разной тяжести. В частности, тестер идеально подходит для использования на электроподстанциях, производствах, использующих трансформаторы и магазинах электроизмерительных приборов. Тестер оснащен высококонтрастным ж/к дисплеем с подсветкой, который одинаково хорошо читается при ярком и рассеянном свете.
Прибор способен с большой точностью высчитывать соотношение витков вплоть до 20000:1, а также самый малый ток холостого хода. Превосходная стабильность TTR100 помогает определить состояние испытуемого трансформатора. Запуск прибора производится простым нажатием одной кнопки, результаты измерений отражаются
непосредственно на ж/к дисплее или печатном принтере (поставляется на заказ). TTR100 не требует дополнительного программного обеспечения и готов к использованию сразу с момента покупки.
ПРИМЕНЕНИЕ
Надежное функционирование трансформатора зависит целиком от электротехнических характеристик его катушек.
Для того чтобы обеспечить длительное надежное функционирование, трансформаторы подвергают испытаниям, подтверждающим, что их электротехнические характеристики не отличаются от расчетных нормативов. TTR чрезвычайно полезен при тестировании катушек трансформатора, потому что помогает обнаружить неисправный элемент в однофазных и трехфазных трансформаторах.
Тестер используется для определения погрешности нулевой нагрузки трансформаторов напряжения и тока, а также для выявления необходимости в дальнейших тестах на их неисправности. TTR100 подает напряжение на обмотку высшего напряжения трансформатора и производит точный расчет результирующего напряжения обмотки низшего напряжения. Соотношение напряжений прямо пропорционально коэффициенту трансформации. В дополнение к этому, прибор измеряет ток холостого хода и полярность.
Коэффициент трансформации
Прибор для измерения коэффициента трансформации, как, например, TTR100 способен осуществлять прямое измерение коэффициента трансформации однофазных и трехфазных трансформаторов. Отклонения в этих измерениях немедленно укажут на неисправности в обмотках трансформатора и схемах на магнитных сердечниках. Изменение коэффициента трансформации может происходить по нескольким причинам, включая повреждения от короткого замыкания, нарушение изоляции, загрязнение и повреждение при транспортировке. Работу трансформатора нельзя считать надежной, если его коэффициент трансформации отличается более чем на 0.5% от номинального коэффициента трансформации. Для измерений в области таких малых величин требуется точность тестера Megger TTR100.
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
- Измерения производятся одним нажатием кнопки. Для управления прибором не нужно садиться на колени или наклоняться.
- Питание от 6 стандартных щелочных батарей типа “AA”. Не требуется перезарядное устройство. Срок службы батарей – до 12 часов в режиме тестирования.
- Измерения коэффициента трансформации до 20000:1, минимальная погрешность при измерениях низшего напряжения трансформатора (±0.1% от 0.8 до 2000).
- Фиксирует погрешности коэффициента трансформации для переходных/втулочных трансформаторов с точностью до ±0.1% от заводских параметров. Это избавляет от необходимости использовать дополнительную контрольно-измерительную аппаратуру и сокращает время установки.
- Идеально подходит для магазинов электроизмерительного оборудования, может использоваться для контроля большинства трансформаторов напряжения и трансформаторов тока для определения погрешности нулевой нагрузки. Также может использоваться для выявления необходимости в дальнейших тестах на их неисправности.
- Автоматическая внутренняя калибровка при каждом измерении.
- Многоязыковая поддержка: Английский, Испанский, Немецкий, Французский и Португальский языки.
