MI 3280 — цифровой анализатор параметров трансформаторов

Производитель

Metrel

Гарантия

12 мес
Возможно предоставление расширенной гарантии по согласованию

Межповерочный интервал

24 мес

Артикул

44357

Оригинальный прибор

Декларация о соответствии (EAC)

pdf

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Добавить в корзину

Описание цифрового анализатора параметров трансформаторов MI 3280:

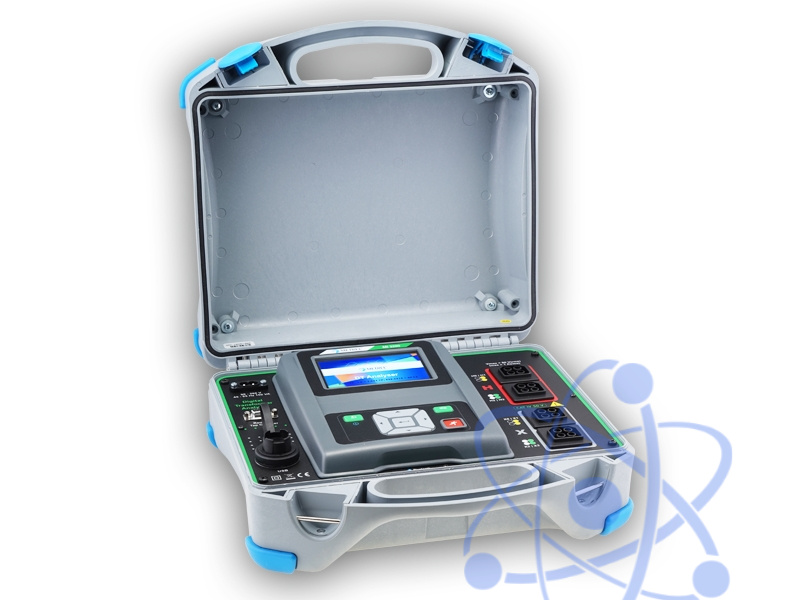

Ml 3280 - новый прибор от METREL, созданный для проведения испытаний силовых трансформаторов. Прибор выполнен в удобном переносном корпусе со степенью защиты IP 65, идеально подходящем для работы в полевых условиях.

Функции цифрового анализатора параметров трансформаторов MI 3280:

Измерение коэффициента трансформации ТН и ТТ;
Измерение тока возбуждения при измерении коэффициента трансформации;
Измерение угла сдвига фаз между первичной и вторичной обмотками;
Измерение сопротивления обмоток.

Особенности цифрового анализатора параметров трансформаторов MI 3280:

Комбинированное питание;
Высокая степень защиты корпуса (IP 65 при закрытой крышке, IP 54 - при открытой);
Наличие встроенной памяти, ПО для обработки результатов в базовом комплекте;
Цветной сенсорный дисплей.

Технические и метрологические характеристики цифрового анализатора параметров трансформаторов MI 3280:

Параметр	Диапазон измерения	Разрешение	Пределы допускаемой абсолютной погрешности измерения
Основные метрологические характеристики анализатора MI 3280 при измерении коэффициента трансформации
Напряжение возбуждения 80 В	0,8000... 9,9999	0,0001	±(0,2% от измеренного значения + 2 е.м.р.)
	10,000... 99,999	0,001	±(0,2% от измеренного значения + 2 е.м.р.)
	100,00... 999,99	0,01	±(0,2% от измеренного значения + 2 е.м.р.)
	1000,0... 1999,9	0,1	±(0,5% от измеренного значения + 2 е.м.р.)
	2000,0... 3999,9	0,1	±(0,5% от измеренного значения + 2 е.м.р.)
	4000,0... 8000,0	0,1	±(1,0% от измеренного значения + 2 е.м.р.)
Напряжение возбуждения 40 В	0,8000... 9,9999	0,0001	±(0,2% от измеренного значения + 2 е.м.р.)
	10,000... 99,999	0,001	±(0,2% от измеренного значения + 2 е.м.р.)
	100,00... 999,99	0,01	±(0,2% от измеренного значения + 2 е.м.р.)
	1000,0... 1999,9	0,01	±(0,5% от измеренного значения + 2 е.м.р.)
	2000,0... 3999,9	0,1	±(0,5% от измеренного значения + 2 е.м.р.)
	4000,0... 8000,0	0,1	индикация
Напряжение возбуждения 10 В	0,8000... 9,9999	0,0001	±(0,2% от измеренного значения + 2 е.м.р.)
	10,000... 99,999	0,001	±(0,2% от измеренного значения + 2 е.м.р.)
	100,00... 999,99	0,01	±(0,5% от измеренного значения + 2 е.м.р.)
	1000,0... 8000,0	0,1	индикация
Напряжение возбуждения 5 В	0,8000... 9,9999	0,0001	±(0,2% от измеренного значения + 2 е.м.р.)
	10,000... 99,999	0,001	±(0,2% от измеренного значения + 2 е.м.р.)
	100,00... 999,99	0,01	±(0,5% от измеренного значения + 2 е.м.р.)
	1000,0... 8000,0	0,1	индикация
Напряжение возбуждения 1 В	0,8000... 9,9999	0,0001	±(0,2% от измеренного значения + 2 е.м.р.)
	10,000... 99,999	0,001	±(0,5% от измеренного значения + 2 е.м.р.)
	100,00... 999,99	0,01	индикация
	1000,0... 8000,0	0,1	индикация
Основные метрологические характеристики анализаторов MI 3280 при измерении фазового сдвига
Измерительная частота 55, 65 или 70 Гц	-180,00...180,00°	0,01°	±(0,05°)
Основные метрологические характеристики анализаторов MI 3280 при измерении сопротивления обмоток
Ток измерения 10...1000 мА	1,0 ... 999,0 мОм	0,1 мОм	±(2 % от измеренного значения + 3 е.м.р.)
	1,000 ... 9,999 Ом	0,001 Ом	±(2 % от измеренного значения + 2 е.м.р.)
	10,00 ... 99,99 Ом	0,01 Ом	±(2 % от измеренного значения + 2 е.м.р.)
	100,0 …999,9 Ом	0,1 Ом	±(2 % от измеренного значения + 2 е.м.р.)
Параметр		Значение
Общие технические характеристики
Источник питания		14,4 В DC (литий-ионная аккумуляторная батарея)
Категория перенапряжения		50 В КАТ IV
Класс защиты от поражения электрическим током		Двойная изоляция
Степень загрязнения		2
Степень защиты корпуса		IP 65
Габаритные размеры		361633 см
Масса		8,8 кг

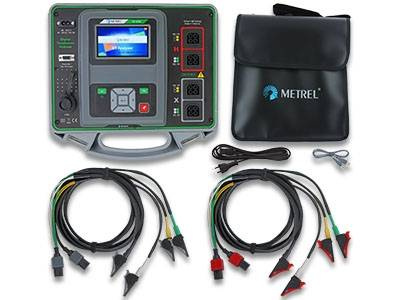

№	Наименование	Количество
1	Цифровой анализатор параметров трансформаторов Ml 3280	1
2	4-проводные измерительные провода с зажимами Кельвина, 2,5 м	4
3	Кабель USB	1
4	Кабель сетевого питания	1
5	Мягкая сумка для переноски	1
6	Базовая лицензия на ПО Metrel ES Manager	1
7	Руководство по эксплуатации	1
