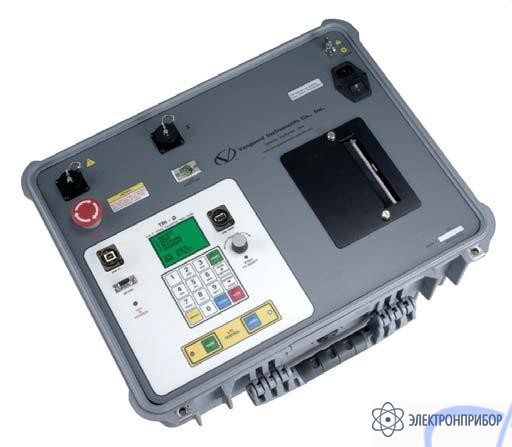

Назначение 3-х фазного измерителя коэффициента трансформации с 3-х фазным напряжением возбуждения Tri-Phase:
3-х фазный измеритель коэффициента трансформации с 3-х фазным напряжением возбуждения Tri-Phase имеет независимай встроенный 3-х фазный источник переменного напряжения, и соответсвенно подает 3-х фазное напряжение возбуждения на высоковольтные обмотки трансформатора и производит точное измерение результирующего 3-x фазного напряжения на низковольтных обмотках.
Питание прибора Tri-Phase происходит от одновазной сети 220-240В переменного напряжения.
Прибор Tri-Phase имеет максимальное 3-х фазное выходное напряжение 100В, что является уникальным на сегодняшний день и позволяет работать в условиях сильных помех и наводок (на подстанции). Помимо коэффициента трансформации, прибор измеряет ток возбуждения, отклонения угла сдвига фазы между обмотками высокого и низкого напряжения и ошибку определения коэффициента трансформации в процентах.
Схема подключения
Особенности 3-х фазного измерителя коэффициента трансформации с 3-х фазным напряжением возбуждения Tri-Phase:
- Автоматически вводит коэффициент трансформации в виде, обеспечивающем оператору возможность непосредственного сравнения с номинальным (или предполагаемым) отношением. Встроенное в прибор вычислительное устройство выводит на экран ошибку (в %) в сравнении с номиналом (шильдой) для каждого отвода и каждой обмотки, исключая необходимость в наличие компьютера.
- Обеспечивает точное измерение 3-х фазного тока возбуждения (с точностью до 0,1 мА, макс. 2А), что может помочь в получении информации о состоянии сердечника трансформатора. Нежелательные циркулирующие токи или случайные замыкания на землю могут увеличить ток возбуждения и указать на наличие проблемы.
- Отклонение угла сдвига фазы совместно с ошибкой коэффициента трансформации могут быть использованы в качестве низкозатратного метода проверки класса точности всех типов силовых и токовых трансформаторов при «нулевой нагрузке».
- Определяет коэффициент трансформации в диапазоне от 0.8 до 15,000. Погрешность измерения составляет 0,1%. Все измерения происходят автоматически без дополнительных настроек или температурной компенсации.
- Может проводить тестирование практически любого трансформатора, таких как однофазные, трехфазные, трансформаторы тока, трансформаторы напряжения и регуляторов напряжения. (такие как однофазные, Треугольник-Звезда, Звезда-Треугольник, Треугольник-треугольник или Звезда-Звезда) без необходимости проводить какие либо дополнительные изменения настроек после первичного подключения прибора к тестируемому трансформатору.
- Атоматический режим детектирования фазы трансформатора позволяет видеть различные векторные диаграммы трансформаторов.
- Возможность тестирования 3-х фазных трансформаторов с фазорегулятором.
- Встроенная база различных типов трансформаторов, возможно автоматически определять и испытывать 130 различных типов трансформаторов в соответствии со стандартами ANSI, CEI/IEC.
- Встроенный контроллер ответвлений, что позволяет испытывать сложные 3-х фазные трансформаторы (с множественными переключателями ответвлений и ТТ вводов.
- Встроенный принтер для немедленной печати результатов измерения без необходимости использовать дополнительный компьютер.
