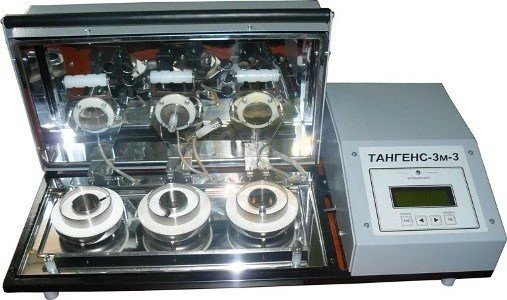

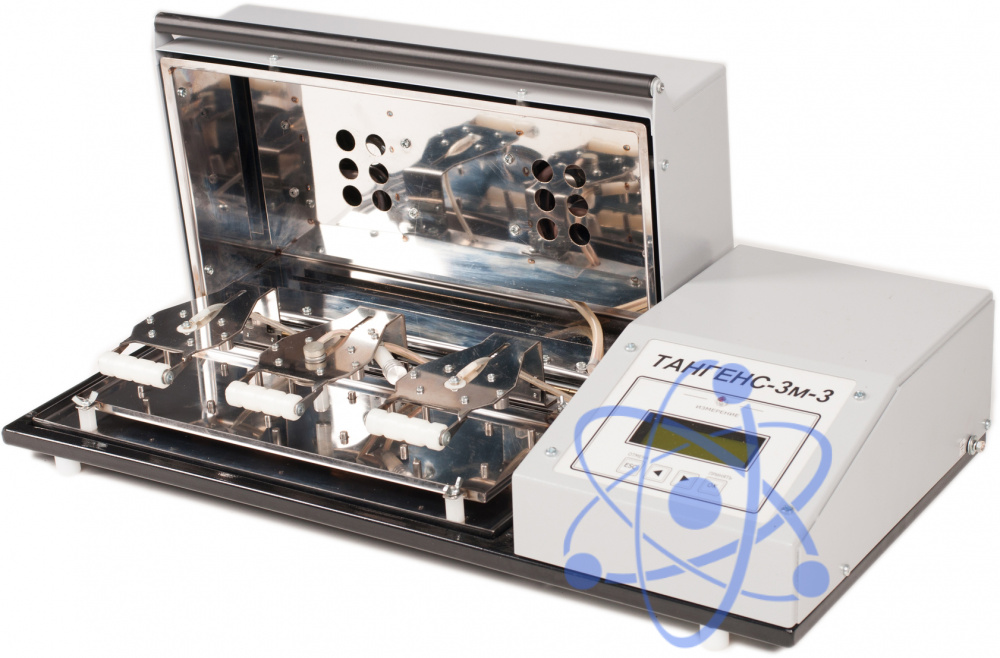

ТАНГЕНС 3м-3-МОЛНИЯ — установка измерения диэлектрических потерь жидких диэлектриков

Назначение установки измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС 3м-3-МОЛНИЯ:

Установка измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС 3м-3-МОЛНИЯ предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. Прибор ТАНГЕНС 3м-3-МОЛНИЯ изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.

Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 град. изменения температуры.

ТАНГЕНС 3м-3-МОЛНИЯ обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации. Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.

ТАНГЕНС 3м-3-МОЛНИЯ в нормальных и рабочих условиях применения готов к работе в течение не более 2 мин. после включения.

Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.

Технические характеристики установки измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС 3м-3-МОЛНИЯ:

Параметр	Значение
Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:
Диапазон измерений тангенса угла диэлектрических потерь	от 1·10^-4 до 0,3
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь	±(5·10^-4 + 0,05 tgδ)
Диапазон измерения емкости при испытательном напряжении 2 кВ	от 5 пФ до 100 пФ
Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц	1,5 пФ+0,01 Сх
Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 до 2 кВ	±3%
Предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика	±1,5°С
Время нагрева до 90 °C, мин.	80±20
Объем ячейки, куб.см	60±2
Напряжение питающей сети однофазного переменного тока, В	220±22
Потребляемая мощность, кВА, не более	0,65
Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области	не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 град. изменения температуры
Средняя наработка на отказ	для рабочих условий применения не менее 4000 ч
Средний срок службы измерителя	не менее 10 лет
Нормальные условия применения
Температура окружающего воздуха, °С	20±5
Относительная влажность воздуха, %	80 при 25°С
Атмосферное давление, кПа (мм рт. ст.)	84 – 106 (630 – 795)
Частота питающей сети, Гц	50±1
Рабочие условия применения
Температура окружающего воздуха, °С	от минус 10 до +35
Относительная влажность воздуха, %	до 80 при 30 °С
Атмосферное давление, кПа (мм. рт. ст.)	70–106,7 (537–800)
Частота питающей сети, Гц	50±1
Общие характеристики
Габаритные размеры установки, мм	670x330x115
Габаритные размеры ячейки измерительной, мм	?105x40
Габаритные размеры упаковочной тары, мм	830х430х240
Масса установки, не более, кг	21
Масса ячейки измерительной, не более, кг	0,4
Масса упаковочной тары, не более, кг	5

№	Наименование	Количество
1	Установка измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС 3м-3-МОЛНИЯ	1
2	Ячейка измерительная	3
3	Провод соединительный высоковольтный, длина 1,5 м	1
4	Кабель сетевой, длина 1,5 - 1,8 м	1
5	Провод заземления, длина 1,5 м	1
6	Руководство по эксплуатации	1
