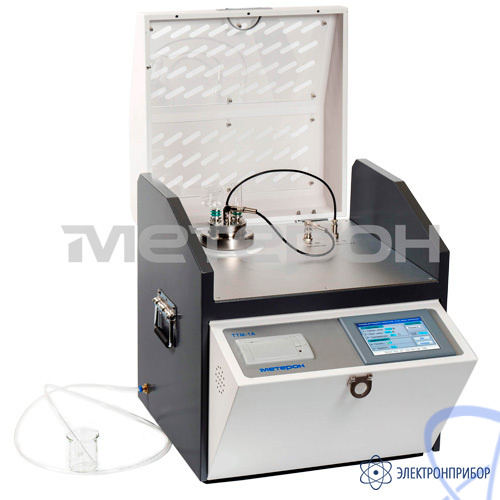

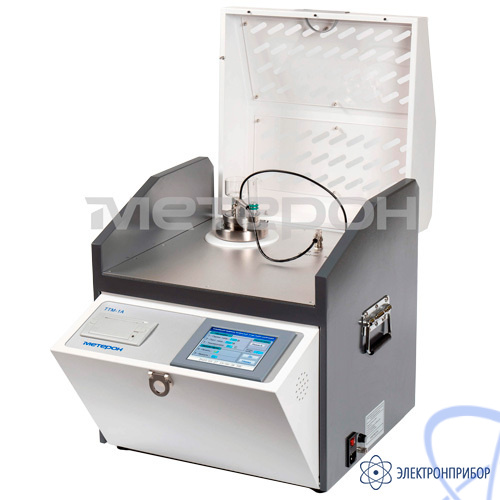

Метерон ТТМ-1А — установка для измерения тангенса угла диэлектрических потерь жидких диэлектриков

Производитель

Метерон

Межповерочный интервал

24 мес

Артикул

81322

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1А:

Метерон ТТМ-1А Установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков.

Метерон ТТМ-1А предназначены для измерения тангенса угла диэлектрических потерь, относительной диэлектрической проницаемости и удельного объёмного сопротивления трансформаторного масла и других жидких диэлектриков в соответствии с требованиями ГОСТ6581-75. Измерения производятся автоматически. Установки Метерон ТТМ-1А имеют функцию автоматического слива масла.

Функции установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1А:

измерение тангенса угла диэлектрических потерь жидких диэлектриков;
измерение относительной диэлектрической проницаемости жидких диэлектриков;
измерение удельного объёмного сопротивления жидких диэлектриков;
измерение емкости жидких диэлектриков.

Особенности установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1А:

Моноблочное исполнение, включающее в себя измерительную ячейку, регулятор температуры, датчик температуры, мост для измерения тангенса угла потерь, источник испытательного напряжения, образцовый конденсатор, измеритель большого сопротивления.
Автоматический слив масла после испытаний.
Установки выполняют все измерения согласно ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических испытаний (за исключением пробоя) и соответствуют требованиям ГОСТ Р МЭК 60247-2013 Жидкости изоляционные. Определение относительной диэлектрической проницаемости, тангенса угла диэлектрических потерь и удельного сопротивления при постоянном токе, предъявляемым к испытательному оборудованию;
Автоматизированное управление регулировкой температуры, повышением напряжения и вычислением данных.
Среднечастотный индукционный нагреватель и ПИД-регулятор температуры для обеспечения однородности температуры во всей ячейке.
Управление с помощью сенсорного экрана.
Встроенный принтер для распечатки результатов.
Сигнализация высокой температуры, сигнализация и блокировка при перенапряжении и перегрузке по току.

Технические характеристики установки для измерения тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1А:

Параметр		Значение
Метрологические характеристики
Диапазон измерения тангенса угла диэлектрических потерь, относительные единицы		от 0,00001 до 100
Погрешность измерения тангенса диэлектрических потерь		± (1 % от измеренного значения + 0,0001)
Диапазон измерения диэлектрической проницаемости, относительные единицы		от 1,000 до 30,000
Погрешность измерения диэлектрической проницаемости		± (1 % от измеренного значения)
Диапазон измерения электрической емкости		от 5,00 до 200,00 пФ
Погрешность измерения электрической емкости		± (1 % от измеренного значения + 0,5 пФ)
Диапазон измерения удельного объемного электрического сопротивления		От 2,5 до 20•10⁶ МОм
Погрешность измерения удельного объемного электрического сопротивления		± (10 % от измеренного значения)
Основные технические характеристики
Диапазон воспроизведения испытательного напряжения постоянного тока		от 0 до 500 В
Диапазон воспроизведения испытательного напряжения переменного тока		от 0 до 2200 В
Диапазон температур испытываемого диэлектрика		от 15 до 120 °C
Параметры электропитания	от сети переменного тока	от 198 до 242
	напряжение	от 49,5 до 50,5 В
Габаритные размеры (длина × ширина × высота), не более		420 × 380 × 385 мм
Масса, не более		21 кг
Условия эксплуатации	температура окружающего воздуха	от 0 до +40 °C
	относительная влажность воздуха при +40 °C, не более	80 %

№	Наименование	Количество
1	Установка для измерения тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1А	1
2	Измерительная ячейка	1
3	Трубка сливная для масла	1
4	Измерительный провод	1
5	Датчик температуры	1
6	Кабель питания	1
7	Измерительный цилиндр (50 мл)	1
8	Предохранитель (5 А)	2
9	Бумага для принтера	1
10	Руководство по эксплуатации	1
