Описание высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

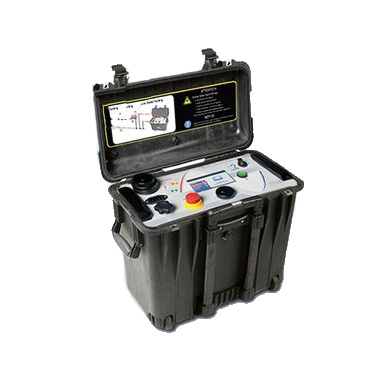

Новейшая высоковольтная СНЧ-установка HVA45TD – это компактная и портативная испытательная установка для испытания кабеля с рабочим напряжением до 20кВ включительно, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
Режим MWT диагностики, сочетает испытание и диагностику TD в соответствии с IEEE 400.2-2013, позволяет испытать и оценить состояние кабеля быстрее и безопаснее.
HVA45TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу.
Высоковольтная установка обладает выдающимися техническими характеристиками с точки зрения размера и веса (36 кг), и нагрузочной способности (10 мкФ). Формирование высоковольтного сигнала построенно на принципе ШИМ модуляции и происходит за счет применения самой современной силовой электроники (сухая конструкция, без масла внутри), что делает прибор практически не требующем обслуживания.
Прибор имеет 2 независимых заземляющих устройства (электронное автоматическое и механическое) и интегрированную систему защиты от внешнего напряжения до 12 кВ для защиты как оператора, так и прибора.
Особенности высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:
- Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК);
- Встроенный модуль TD для измерения тангенса угла диэлектрических потерь;
- Постоянное DC напряжение;
- Тестирование как жил, так и оболочки кабеля;
- Режим начального прожига;
- Встроенный интерфейс USB и Bluetooth;
- Цветной дисплей;
- Вес 36 кг;
- Встроенное разрядное устройство;
- Сверхкомпактность.
