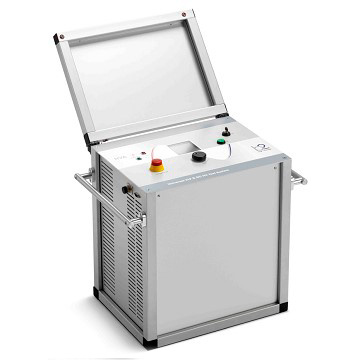

HVA40-5 — высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 45 кВ


Производитель
Гарантия
12 мес
Межповерочный интервал
24 мес
Артикул
47447
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена, 45 кВ HVA40-5:

Высоковольтная тестирующая установка HVA40-5 разработана для проведения тестирования и испытания различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью, такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование выключателей, трансформаторов, двигателей, изоляторов, высоковольтных вводов.

При испытании высоковольтного кабеля установка может тестировать как кабели из сшитого полиэтилена, так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA40-5 может использоваться для тестирования как основной изоляции кабеля так и его оболочки.

Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования, где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме начального прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.

Установка HVA40-5 позволяет испытывать вакуумные камеры высоковольтных выключателей.

Дополнительные функции высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена, 45 кВ HVA40-5:

  • Испытание защитной оболочки кабеля. В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть раземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения;
  • Точное определение места повреждения на местности. При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения;
  • Тестер вакуумных камер выключателей. Данный режим используется для определения возможности вакуумной камеры выключателя противостоять пробою.

Технические характеристики высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена, 45 кВ HVA40-5:

Параметр Значение
Входное напряжение питания 190 – 240 В, 50/60 Гц
Потребляемая мощность 3 kВА
Максимальное выходное напряжение Синусоидальное: 32 kВдейств, 45 kВпик
Постоянное: ±45 kВ
Прямоугольник: 45 kВ
Погрешность: ±1%
Разрешение: 0,1 kВ
Максимальный выходной ток 90 мAдейств
Разрешение: 1мA
Погрешность: ±1%
Режим работы Продолжительный, без ограничений по времени и остановок на охлаждение. 24 часа в сутки, 7 дней в неделю
Диапазон сопротивления 0,1 MОм...5 ГОм
Частота испытательного напряжения 0,01 Гц - 0,1 Гц с шагом 0,01 Гц ( 0,1 Гц) – режим автоматического выбора частоты в зависимости от нагрузки
Испытание оболочки Максимальное напряжение: 10 kВ, продолжительность: 1 – 15 мин
ток отсечки: 0,1 мA – 5,0 мA
Режим точного определения места повреждения оболочки 1 Максимальное напряжение: 10 kВ, продолжительность: 1 – 60 мин
Скважность сигнала (Импульс/период): 1:3 / 4с, 1:5 / 4с, 1:5 / 6с, 1:9 /6с
Оптимизация частоты исп. напряжения в зависимости от нагрузки Да
Выходная нагрузка При 0,1 Гц 5 мкФ (Примерно 15 км кабель);
Максимально 15 мкФ на пониженной частоте и напряжении
Измерительный блок Цифровой графический дисплей для прямой индикации: Напряжение и Ток (Действующие значения и / или пиковые)
Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Цикл работы Непрерывный. Без тепловых ограничений по времени работы
Меню прибора На русском языке
Режимы испытания Ручной и автоматический
Режимы работы и выходное напряжение СНЧ переменное вида "Синус", симметричный, нет зависимости от нагрузки
СНЧ переменное вида "Прямоугольник"
Постоянное (+ или – полярности) Режим дожига дефекта. Удержание дуги (контролируемый пробой)
Испытание камер вакуумных выключателей
Испытание оболочки кабеля Поиск места повреждения оболочки кабеля
Safety 1)Индикатор наличия внешнего напряжения (встраивается в установку) 2)Встроенная дублирующаяся (механическая и электрическая) разрядная система
Компьютерный интерфейс RS232 кабель, USB адаптер для подключения флеш карты (опция)
Память Встроенная память: до 50 протоколов, 40 тестовых последовательностей
USB флеш карта: ограничено только размерами карты памяти
ПО (включено в комплект поставки) b2 Control Center для Windows на русском языке
Температура хранения -25°C до 70°C
Рабочая температура -10°C до 50°C
Влажность 5-85%
Размеры 450x340x520мм
Вес 57 кг

1 Внимание! Сопротивление измеренное при высоком переменном напряжении может существенно отличаться от сопротивления изоляции, измеренного при постоянном напряжении стандартным мегаомметром.

Наименование Количество
1 Высоковольтная СНЧ установка HVA40-5 1
2 Кабель защитного заземления 6 мм2 / 4 м; с клещами зажимами 400 A GH0522 1
3 Высоковольтный 50 кВ тестовый кабель 5 м + зажимы-клещи 14 мм GH0655 1
4 Контактный наконечник KES0105 1
5 Кабель питания, 3 м KEK0086 1
6 Зажим красный, 14 мм GH0580 1
7 Серийный интерфейсный кабель DB9 f/f Link 3 м KEK0017 1
8 USB-RS232 адаптер KEK0049 1
9 HVA USB адаптер GH0602 1
10 Высоковольтный адаптер безопасности (заглушка) установлена на левой боковой стороне установки GH0612 1
11 Ключ включения/выключения прибора KEC0007 1
12 USB флеш карта включая ПО b2 Control Center KDD0016 1
